概览

优势和特点

  • 宽输入范围:6V至76V,冷启动工作时可达5.5V
  • 集成LED电流检测差分放大器
  • 可驱动n沟道MOSFET,具有浮动亮度驱动能力
  • LED电流精度:5%
  • 200Hz片上斜坡发生器,可同步至外部PWM亮度信号
  • 可编程开关频率(125kHz至600kHz),可被同步
  • 输出过压、负载开路、LED短路、过热保护
  • 低至107mV LED电流检测可提高效率
  • 使能/关断输入,关断电流低于45µA

产品详情

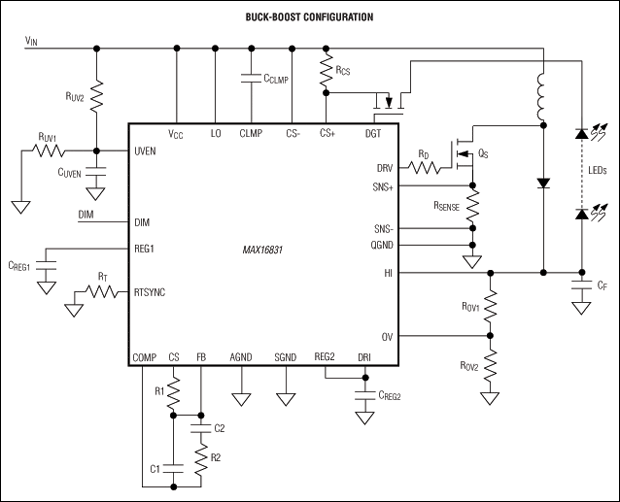

MAX16831是一款电流型、高亮LED (HB LED)驱动器,设计为通过控制2个外部n沟道MOSFET来调节单串LED的电流。MAX16831集成了宽范围亮度控制、固定频率HB LED驱动器所需的全部组件。MAX16831可配置为降压型(buck)、升压型(boost)或升/降压型(buck-boost)电流调节器。

带有前沿消隐的电流模式简化了控制回路的设计。内部斜率补偿可在占空比超过50%时保持电流环路的稳定。MAX16831工作于较宽的输入电压范围,并可承受汽车抛负载事件。多个MAX16831可相互同步或同步至外部时钟。MAX16831包含一个浮动亮度驱动器,驱动串联在LED串的n沟道MOSFET实现亮度控制。

使用MAX16831架构的HB LED驱动器可在汽车应用中实现超过90%的效率。MAX16831还包括一个可源出1.4A、吸收2.5A电流(sink)的栅极驱动器,用于在高功率LED驱动器应用中驱动开关MOSFET,如车灯总成等。亮度控制允许宽范围的PWM调光,其频率可高达2kHz。在较低的调光频率下可实现高达1000:1的调光比。

MAX16831提供带裸焊盘的32引脚薄型QFN封装,工作于-40°C至+125°C汽车级温度范围。

应用

  • 汽车外部照明:
  •   日间行驶灯(DRL)
  •   雾灯、自适应调节前车灯
  •   远光灯/近光灯/信号灯
  •   组合尾灯(RCL)
  • 紧急照明
  • 工业与建筑照明
  • 导航与舰队管理指示器
  • 带RGB LED灯源的投影仪

产品分类

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。
