MAX16813B

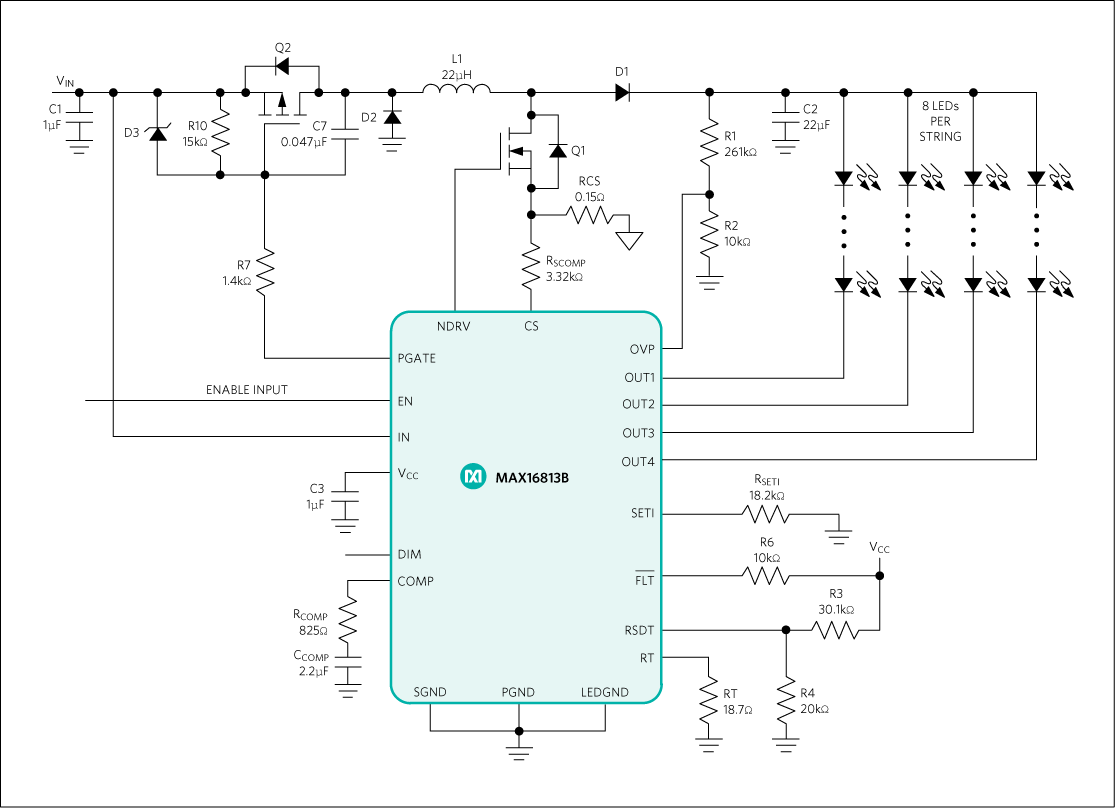

MAX16813B高效、高亮度LED (HB LED)驱动器提供四路集成式LED电流驱动通道。集成式电流模式开关控制器驱动DC-DC转换器，为多个HB LED灯串提供必要电压。器件支持4.75V至40V较宽输入电压范围，可承受汽车抛负载事件。适用于汽车和通用照明应用中具有较宽供电范围的HB LED (中小尺寸LCD屏)应用。

内部电流模式开关DC-DC控制器支持升压或SEPIC电路，工作在200kHz至2MHz可调节频率范围。集成扩频模式有助于降低EMI。带可编程斜率补偿的电流模式控制提供快速响应、简化环路补偿。自适应输出电压控制方式最大程度降低LED电流驱动通路的功耗。器件具有独立的p沟道驱动(PGATE)引脚，用于输出欠压保护。只要输出下降到门限以下，则闭锁外部p-MOSFET，断开输入源。为重新启动转换器，要求循环切换EN或输入电源。EN引脚低于0.3V (典型值)时，外部p-MOSFET关断。输入电压为12V时，关断电流为1µA (典型值)。

器件包括四路完全相同的电流驱动通道，可使用外部单电感在20mA至150mA范围内调节，精度为±3%。可将多个通道并联，为每个LED灯串提供较高电流。器件还具有通过逻辑输入(DIM)实现的独特脉冲调光控制，最小脉宽低至500ns。保护特性包括输出过压、LED开路检测和保护、可编程LED短路检测和保护、输出欠压检测和保护、过热保护。器件工作在-40°C至+125°C汽车级温度范围。MAX16813B采用20引脚(6.5mm × 4.4mm) TSSOP和20引脚(4mm × 4mm) TQFN封装。

应用

• 建筑、工业及环境照明
• 汽车显示器LED背光
• 汽车RCL、DRL、前车灯和雾灯
• LCD TV和台式机显示器LED背光
