特性
- 适合buck、boost、flyback、SEPIC和其它拓扑
- 高达50W或更高的输出功率
- 通用离线输入电压范围:85VAC至265VAC整流电压(MAX16801)
- IN引脚直接由10.8V至24V直流输入驱动(MAX16802)
- 内部带有误差放大器和1%精度的基准,可实现精密的LED电流调节
- PWM或线性亮度调节
- 262kHz ±12%固定开关频率
- 热关断
- 数字软启动
- 可编程输入启动电压
- 大滞回内部自举UVLO (MAX16801)
- 45µA (典型值)启动电源电流,1.4mA (典型值)工作电源电流
- 50% (MAX16801A/MAX16802A)或75% (MAX16801B/MAX16802B)最大占空比
- 采用微型8引脚µMAX封装

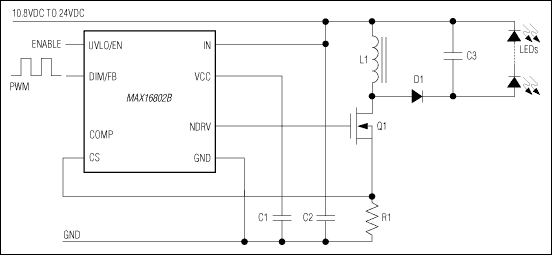

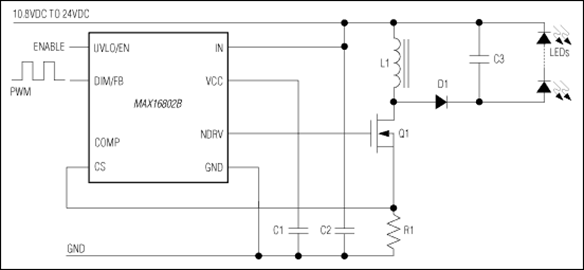

MAX16801A/B/MAX16802A/B高亮度(HB) LED驱动控制器IC含有设计宽输入电压范围LED驱动器所需的全部电路,适用于通用照明和显示器应用。MAX16801非常适用于通用输入(85VAC至265VAC整流电压输入) LED驱动器,MAX16802适用于低输入电压(10.8VDC至24VDC) LED驱动器。
需要精密调节LED电流时,可利用板上误差放大器以及精度为1%的基准。通过低频PWM亮度调节可实现较宽的亮度调节范围。
MAX16801/MAX16802具有输入欠压锁定(UVLO)特性,可设置输入启动电压,并可确保在电源跌落时正常工作。MAX16801具有大滞回的内部自举欠压锁定电路,从而简化了离线LED驱动器的设计。MAX16802没有这个内部自举电路,可直接由+12V电压偏置。
内部微调的262kHz固定开关频率允许优化选择磁性元件和滤波元件,从而实现紧凑、高性价比的LED驱动器。MAX16801A/MAX16802A的最大占空比为50%,MAX16801B/MAX16802B的最大占空比为75%。这些器件均采用8引脚µMAX®封装,可工作在-40°C至+85°C温度范围内。
应用
- 商用与工业照明
- 装饰灯与建筑照明
- 离线式DC-DC LED驱动器
- RGB背光,用于LCD TV和监视器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX16802A
文档
筛查
1 应用
数据手册
2
技术文章
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX16802AEUA+ | Micro-MAX, Thin Shrink Small-Outline |
|
- MAX16802AEUA+
- 引脚/封装图-中文版
- Micro-MAX, Thin Shrink Small-Outline
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
9月 19, 2018
- 1753N
ASSEMBLY
MAX16802AEUA+
量产
根据型号筛选
产品型号
产品生命周期
PCN
9月 19, 2018
- 1753N
ASSEMBLY
软件和型号相关生态系统
评估套件 1
MAX16802BEVKIT
MAX16802B评估板
产品详情
MAX16802B评估板(EV kit)用来演示基于MAX16802B的电流控制型、大电流LED驱动器。该评估板具备高达750mA的稳定电流供给能力,并可运行在10.8V至30V电源电压之间,工作温度范围为-40°C至+85°C。
MAX16802B评估板具有两种不同类型的亮度控制方式:使用模拟输入电压或PWM输入信号来控制LED亮度。该评估板还具有UVLO功能,可以在输入电源电压过低时关闭评估板,并且可以在LED开路时为评估板提供过压保护。MAX16802B评估板是一块经过完全安装与测试的电路板。
警告:当出现严重故障或失效状态时,本评估板有巨大能量耗散,可能会造成元件或元件碎片的高速溅射。请小心操作本评估板,以避免可能的人身伤害。
应用
- 商用与工业照明
- 装饰灯与建筑照明
- 离线式DC-DC LED驱动器
- RGB背光,用于LCD TV和监视器
