概览
优势和特点
- 任意输入高于1V时，低电平有效RESET为有效逻辑状态
- 所有输入为±1%精度
- 17μA低供电电流
- 低电平有效RESET开漏输出，带18μA内部上拉
- 不受被监测电源瞬态的影响
- 内部固定/可调节门限选项
- -40°C至+125°C工作温度范围
- 小尺寸、6引脚SOT23封装和6焊球WLP封装
产品详情

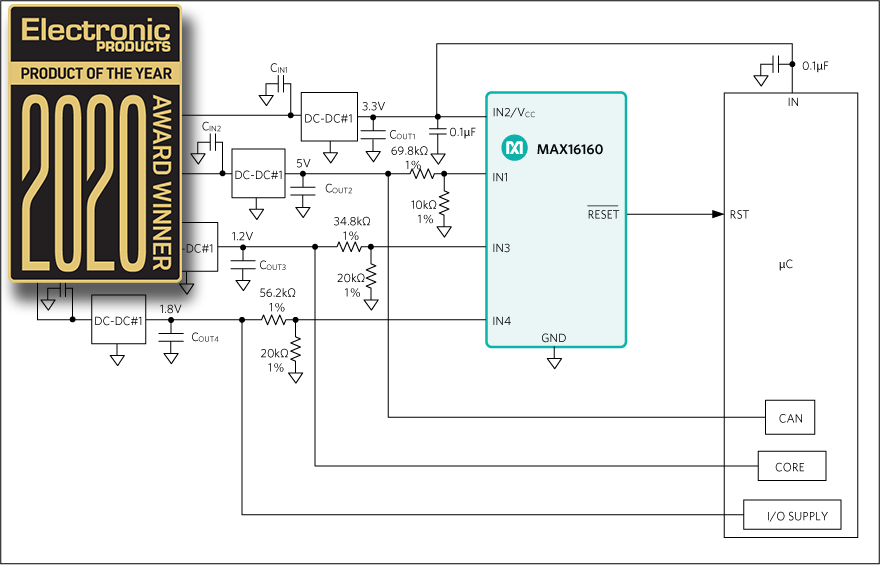

MAX16160高精度、四通道监控电路设计用于保证多电源系统中的系统完整性。除监测其他三路系统电源电压之外，器件也监测本身的电源电压，当任意一路电源电压下降到低于其预设门限时触发复位输出。当所有电源电压上升到其复位门限以上后，复位输出在复位超时周期内仍然保持有效，超时之后恢复状态。
上电期间，在所有输入电压超过其触发门限之前，如果任意被监测输入大于1V，复位输出置低。漏极开路输出具有18μA (典型值)弱上拉至IN2/VCC，无需外部上拉电阻。
MAX16160提供宽范围门限选项。输入门限可以为固定或可调节。IN1、IN3、IN4的固定复位电压门限范围为0.5V至5V，递增步长为大约20mV。IN2/VCC的复位电压门限范围为1.76V至5V，递增步长为大约20mV。
MAX16160工作在-40°C至+125°C温度范围，采用小尺寸、6焊球WLP和6引脚SOT23封装。
应用
- 数据存储设备
- 台式计算机和笔记本电脑
- 高端打印机
- 工业设备
- 网络设备
- 服务器/工作站
- 机顶盒
- 电信
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
