MAX1614

量产

高边、N通道MOSFET开关驱动器

业内电源电流最低的高边、n沟道MOSFET驱动器

数据手册 (Rev. 3)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成式解决方案简单易用
    • 无需外部元件
    • 内部开/关锁存器便于进行按钮控制
    • 精度为1.5%的低电池电量检测器可保护电池和存储器中存储的数据
    • 受控的开启时间确保低浪涌电流
  • 低功耗可延长电池使用时间
    • 静态电流：25µA（最大值）
    • 关断电流：6µA（最大值）
  • µMAX封装比典型的8引脚SO解决方案小60%
  • 满足便携式电池供电设计的典型要求
    • 输入电压范围：5V至26V
    • 驱动单个或背靠背MOSFET

MAX1614驱动高侧、n沟道功率MOSFET，为便携式设备提供电池电源开关功能。与尺寸和成本相似的p沟道MOSFET相比，n沟道功率MOSFET的导通电阻通常为前者的三分之一。一个内部微功率稳压器和电荷泵产生高侧驱动输出电压，同时不需要外部元件。

MAX1614还具有一个精度为1.5%的低电池电量比较器，可用于指示低电池电量状态，为系统微处理器提供早期电源故障警告，或断开电池与负载的连接，防止深度放电和电池损坏。内部锁存器能够以超低的电流消耗实现按钮开/关控制。关断模式电流消耗仅为6µA，而正常工作所需电流小于25µA。MAX1614采用节省空间的µMAX®封装，比标准8引脚SO封装占用的空间减少约60%。



应用

  • 电池组
  • 手持式仪表(PDA、掌上电脑)
  • 笔记本电脑
  • 便携式设备
MAX1614
高边、N通道MOSFET开关驱动器

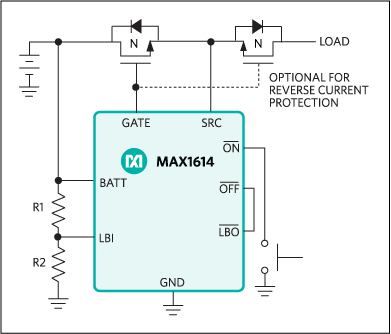

MAX1614：典型工作电路
