MAX16065

12通道/8通道、闪存配置系统管理器,提供非易失故障寄存器

更多 showmore-icon

高度集成的12通道/8通道系统管理IC,具有NV故障监测

: 过期 tooltip
: 过期 tooltip
产品详情
产品模型 1
特性
  • 工作电压范围为2.8V至14V
  • ±2.5%电流监测精度
  • 精度为1%的10位ADC,用于监测12/8路电压输入
  • 单端或差分输入ADC,用于系统电压/电流监测
  • 集成高边检流放大器
  • 12/8路输入监测具有过压/欠压/预报警门限
  • 非易失故障事件记录器
  • 上电、掉电排序功能
  • 独立的次级排序模块
  • 12/8路排序/电源就绪指示输出
  • 两个可编程故障输出和一个复位输出
  • 八个通用输入/输出可配置为:
    • 专用故障输出
    • 看门狗定时功能
    • 手动复位
    • 裕量调节使能
  • SMBus (带超时检测)和JTAG接口
  • 通过闪存可配置延时和门限
  • -40°C至+85°C工作温度范围
更多细节
show more Icon

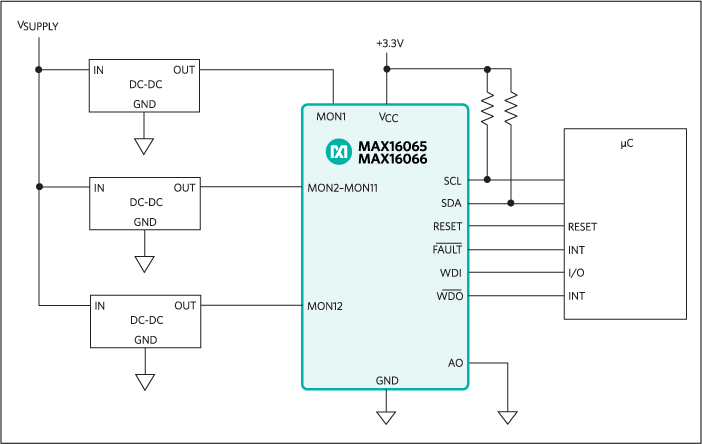

MAX16065/MAX16066闪存可配置系统管理器能够对多个系统电压进行监测、排序。MAX16065/MAX16066还可利用一个专用高边电流检测放大器精确监测(±2.5%)一路电流通道。MAX16065可以同时管理12路系统电压,MAX16066可以管理8路电源电压。这两款器件都集成了可选的差分或单端输入的模/数转换器(ADC)以及可配置的顺序供电输出。包括过压门限、欠压门限、定时设置以及排序在内的所有器件配置信息均存储在非易失闪存存储器。出现故障时,故障标志和通道电压可自动存储到非易失闪存存储器,以便在发生故障后回读故障信息。

内部精度为1%的10位ADC用于测量每路输入,并将结果与过压门限、欠压门限以及配置为欠压或过压的预警门限进行比较。当检测电压超出设定的门限时产生故障报警信号。针对不同的故障条件可以配置最多三个独立报警输出。

因为MAX16065/MAX16066支持高达14V的电源电压,该系列器件可直接采用多数系统的12V中等总线电压供电。

集成排序器确保在上电、掉电时精确控制12路(MAX16065)或8路(MAX16066)电源。八个输出(EN_OUT1–EN_OUT8)配合电荷泵输出可直接驱动外部n沟道MOSFET。

MAX16065/MAX16066有8/6个可编程通用输入/输出引脚(GPIO_)。通过闪存配置GPIO_后,可以用作故障输出、看门狗输入或输出以及手动复位。

系统关断时,MAX16065/MAX16066的非易失故障存储器用于记录信息。故障日志会在内部闪存记录故障状态,为了防止错误地擦除数据,还可设置锁存位保护存储的故障数据。MAX16065/MAX16066采用SMBus或JTAG串口进行配置。MAX16065采用48引脚、7mm x 7mm TQFN封装,MAX16066采用40引脚、6mm x 6mm TQFN封装。两款器件均工作在-40°C至+85°C温度范围。

应用

  • 网络设备
  • 服务器
  • 存储/RAID系统
  • 电信设备(基站、接入)
产品模型 1

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX16065ETM+
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 2, 2015

- 1548

TEST

MAX16065ETM+

最后购买期限

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 2, 2015

- 1548

arrow down

TEST

MAX16065ETM+

最后购买期限

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX16065EVKIT

12/8通道闪存配置系统管理器,提供非易失故障寄存器

zoom

MAX16065EVKIT

12/8通道闪存配置系统管理器,提供非易失故障寄存器

12/8通道闪存配置系统管理器,提供非易失故障寄存器

特性和优点

  • 通过USB接口与主机PC连接
  • 易于使用的GUI软件
  • 板载环回开关支持独立评估
  • 板载电位器模拟故障状态
  • 方便的测试点及接头,便于评估
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX16065评估板(EV kit)提供经过验证的PCB布局,方便评估MAX16065带有非易失故障存储器的闪存配置系统管理器,该评估板为完全安装并经过测试的表贴电路板。

评估板提供USB至JTAG以及SMBus接口,方便主机PC与设备之间的通信。两个电位器和环回开关可在无需外部电源的情况下方便评估器件的排序和监测功能。另外,所提供的连接器可方便连接外部应用电路。

评估板数据资料假定用户基本了解器件性能,详细信息请参考MAX16065/MAX16066 IC数据资料。

应用

  • 网络设备
  • 服务器
  • 存储/RAID系统
  • 电信设备(基站、接入)
