MAX16055: 超小尺寸、六路电压、微处理器监控电路 Data Sheet (Rev. 0)5/19/2009PDF655K
概览
优势和特点
- 工厂设置的精密复位门限选项:3.3V、3.0V、2.5V、1.8V、1.5V、1.2V、1.1V、1.0V以及0.9V
- 低至0.5V的可调监测电压门限,精度1.5%
- 漏极开路的/RESET输出,带70µA内部上拉
- 固定的140ms (最小值)复位超时周期
- 手动复位输入
- IN1 ≥ 1V或IN2 = 1V时,复位状态保持有效
- 输入端可选容限(5%/10%)
- 不受电源瞬变的影响
产品详情

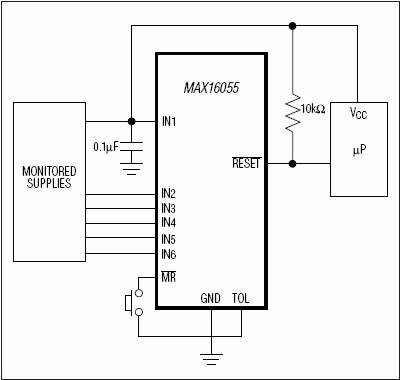

MAX16055为高精度、六通道微控制器(µP)电压监控电路,可检测多达6路的系统电源电压,当任意一路电源电压降至其预设门限时均会触发复位输出。该器件显著减小了系统尺寸和元件数量,与多个IC或分立方案相比,大大提高了稳定性。
器件提供多种工厂预置的门限电压,以适应不同的电源电压要求;最大程度地减少外部元件。MAX16055内部固定门限选择可用于监测3.3V、3.0V、2.5V、1.8V、1.5V、1.2V、1.1V、1.0V以及0.9V电源,容限为-5%或-10%。MAX16055还可监测1至5路可调门限输入电压,监测电压可低至0.5V。
当任何一路被监测电压跌落至相应的门限电压以下时,器件将触发低电平有效、漏极开路输出。复位输出提供内部弱上拉 (电流典型值为70µA),上拉至IN1。当所有电压上升到设定门限电压以上时,复位输出将继续保持一个复位超时周期(140ms最小值)的复位状态。只要IN1或IN2输入电压大于1V,将保持有效的复位输出。MAX16055采用小型10引脚µMAX® (3mm x 3mm)封装。MAX16055工作在-40°C至+125°C汽车级温度范围。
应用
- 计算机
- 数据存储设备
- 台式计算机和笔记本电脑
- 高端打印机
- 工业设备
- 网络设备
- 服务器/工作站
- 机顶盒
- 电信
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
