概览

优势和特点

  • 在整个温度范围内具有1.8%的可调门限精度
  • 开漏(28V容限电压)输出允许连接至12V中间总线
  • 工作电压VCC范围:2.25V至28V
  • 低电源电流(18µA,典型值)
  • 可利用电容调节延迟
  • 高电平有效的逻辑使能输入
  • 工作温度范围为-40°C至+125°C
  • 小型6引脚SOT23封装

产品详情

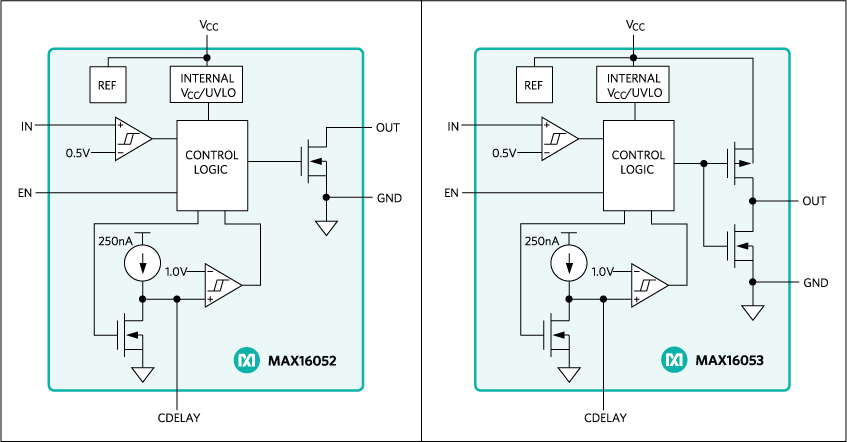

MAX16052/MAX16053是具有排序功能的小尺寸、低功耗、高电压监视电路。该系列微型器件具有可调的电压门限,以及可利用外部电容调节的延迟时间,提供了极高的灵活性。该系列器件理想用于电源排序、复位排序以及电源切换等应用。

多个器件级联可实现复杂的排序应用。高阻抗输入(IN)具有0.5V的内部监视门限,利用外部电阻分压器可以设定外部电压监视门限。当输入电压高于0.5V门限且使能输入(EN)置高时,输出信号(OUT)置高。当IN上的电压降至0.495V以下或使能输入无效时(EN = 低电平),输出信号无效(OUT = 低电平)。MAX16052/MAX16053可利用一个外部电容设定输出延迟时间,即从IN电压上升至0.5V以上到发出有效的输出信号之间的时间。

MAX16052提供高电平有效的漏极开路输出,而MAX16053提供高电平有效的推挽式输出。两款器件均工作在2.25V至28V的电源电压,且带有高电平有效的使能输入。MAX16052/MAX16053采用超小型6引脚SOT23封装,工作在汽车级温度范围(-40°C至+125°C)。

应用

  • 计算机/服务器
  • 高精度µP监控
  • 智能仪表
  • 医疗装置
  • 便携式设备
  • 机顶盒
  • 电信

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

配套产品推荐

MAX16053 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
MAX16053AUT+ 材料声明 质量和可靠性 6-SOT_23-N/A
MAX16053AUT+T 材料声明 质量和可靠性 6-SOT_23-N/A
MAX16053AUT/GG8 材料声明 质量和可靠性 N/A
Wafer Fabrication Data MAX16053 Reliability Data
