MAX1577Y

1.2A白光LED调节电荷泵，用于相机闪光灯和放映灯

大电流、1.2A电荷泵，用于开启亮度最高的WLED相机闪光灯，即使在低电池电压输入情况下

Viewing:

概述

最大1.2A输出驱动能力(确保800mA)
电影模式下，最大92% P_LED / P_BATT效率
灵活的亮度控制
- 两位逻辑实现100%，33%，20%和关断控制
- 20%至100%的PWM控制
3%电流调节适应线缆和温度变化
闪光灯和背光的电压或电流调节(MAX1577Y)
闪光灯的电流调节(MAX1577Z)
低波纹和EMI
2.7V至5.5V电压供电范围
软起动限制浪涌电流
输出电压调节模式
热关断保护
8引脚3mm x 3mm TDFN封装

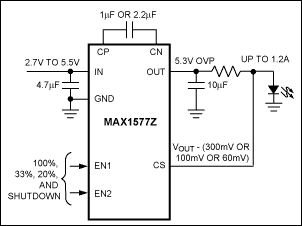

MAX1577Y/MAX1577Z电荷泵用于驱动白光LED，如相机闪光灯，调节电流最大1.2A (确保800mA)。即使电池输入电压很低，其极低的开环阻抗仍可以保证很高的闪光亮度。自适应1倍/2倍调节电荷泵工作方式在电影模式或背光时可提供很高的效率(最大92%)。由于采用了高速(1MHz)开关，可使用小型外部元件。

MAX1577Y/MAX1577Z采用外部电阻设置满幅LED电流。两个使能输入(EN1和EN2)提供简单的开/关控制以及LED满幅电流20%, 33%或100%的设置。当外部电阻上电压小于24mV时，输出电压将被调节。MAX1577Z具有固定的5.1V输出电压，而MAX1577Y对于背光，键盘和RGB应用，提供逻辑控制的3.4V, 4.6V或5.1V的输出电压。

MAX1577Y/MAX1577Z提供8引脚, 3mm x 3mm TDFN封装(0.8mm最大高度)。

应用

可拍照电话、蜂窝电话和智能电话
LCD背光
PDA、数码相机和便携式摄像机
白光LED闪光灯、放映灯

参考资料

数据手册 2

MAX1577-MAX1577Z: 1.2A White LED Regulating Charge Pump for Camera Flashes and Movie Lights Data Sheet (Rev.0) 11/09/2004

4510: 1.2A白光LED调节电荷泵，用于相机闪光灯和放映灯 Data Sheet 01/01/1900

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
LED 驱动器 IC 6
MAX1576	量产	480mA白光LED 1倍/1.5倍/2倍电荷泵，用于背光和相机闪光灯
MAX1583		白光LED相机闪光灯boost转换器
MAX1573	量产	白光LED、1倍/1.5倍电荷泵，UCSP封装和薄型QFN封装
MAX1574	量产	180mA、1倍/2倍、白光LED电荷泵，3mm x 3mm TDFN封装

MAX8595	最后购买期限	高效率、36V、升压型变换器，提供T_A降额工作，可驱动2至9个白光LED
MAX8596	过期	高效率、36V、升压型变换器，提供T_A降额工作，可驱动2至9个白光LED

评估套件

MAX1577Y、MAX1577Z评估板

立即购买更多内容

特性和优点

可选闪光灯/电影模式

最大92%的效率(P_LED / P_BATT)

3% LED电流调节精度

自适应1倍/2倍模式切换

2.7V至5.5V供电电压范围

8引脚、3mm x 3mm、TDFN封装

经过完全安装和测试

产品详情

MAX1577Z评估板(EV kit)是经过完全安装和测试的电路板，用于评估MAX1577Z白光LED 1倍/2倍电荷泵。MAX1577Z评估板使用板内脉冲发生器，以高达1.1A的电流短时间选通点亮白光LED。在电影模式下，以220mA恒定电流驱动LED。电流大小通过更改电阻值进行调节。评估板也可用于评估MAX1577Y。

应用

可拍照电话、蜂窝电话和智能电话
LCD背光
PDA、数码相机和便携式摄像机
白光LED闪光灯、放映灯
