MAX15104

量产

小尺寸、2A、低压差、线性稳压器，采用2.7mm x 1.6mm封装

尺寸最小，1.7至5.5V，高速PSRR，2A LDO (最高150mV)已上市

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 1.7V至5.5V工作范围
  • 输出2A电流时压差低至150mV
  • 在输入电源、负载和温度变化范围内，保持±1.6%输出精度
  • 70dB PSRR @ 500kHz
  • 输出电压：0.6V至5.2V可调
  • 折返限流保护
  • 热关断保护
  • 15µVRMS (典型值)低噪声
  • 小尺寸1.6mm x 2.7mm WLP封装

MAX15104是一款小尺寸、低压差、线性稳压器，优化用于网络、数据通信和服务器应用。稳压器可从1.7V至5.5V电源输入产生高达2A的电流，电压输出精度为±1.6%。输出可调至最低0.6V，满载时确保压差小于150mV。内部p沟道开关带有折返限流和热关断保护。

MAX15104具有外部旁路输入，以减小噪声。该旁路输入也作为软启动控制，包括使能输入和电源就绪输出，以进行电源排序控制。

MAX15104采用1.6mm x 2.7mm WLP封装，-40°C至+85°C工作温度范围。

应用

  • 基站
  • 网络
  • PLL电源
  • 服务器
  • 电信/数据通信
MAX15104
小尺寸、2A、低压差、线性稳压器，采用2.7mm x 1.6mm封装

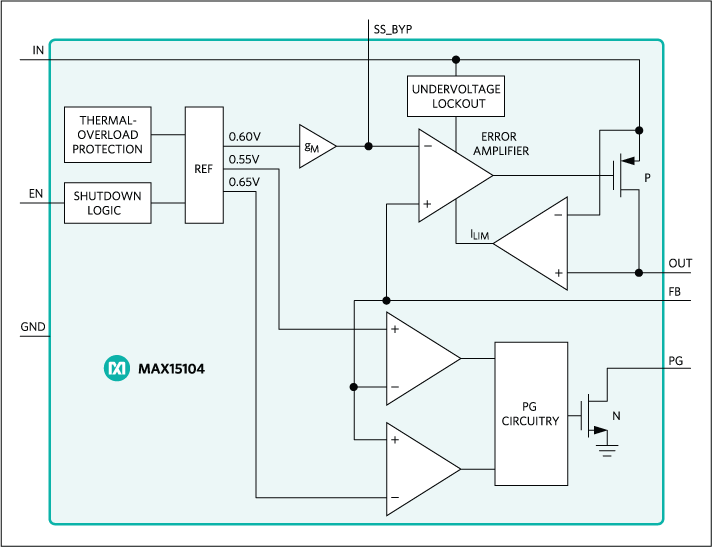

MAX15104: Functional Diagram
