概览
优势和特点
- 1.425V至3.6V输入电压范围
- 输出电压可以在0.5V至VIN范围内设置
- 输出1A电流时压差最大为225mV
- 在整个负载、输入电压、工作温度范围内具有±2%的输出精度
- 选用陶瓷电容可保证稳定工作
- 快速瞬态响应
- 60µA工作偏置电源电流(MAX15028)
- 1.2µA关断偏置电源电流(MAX15028)
- 短路保护以及热过载保护
- -40°C至+125°C工作温度范围
- 软启动限制浪涌电流
- 增强散热的3mm x 3mm TDFN封装
- 经过AEC-Q100认证
产品详情

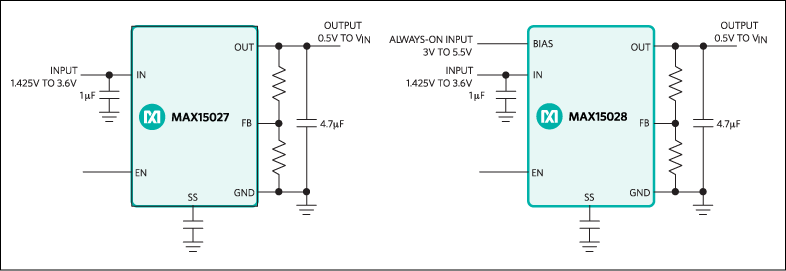

MAX15027/MAX15028低压差线性稳压器可在低至1.425V的输入电压下工作，提供高达1A的连续输出电流，压差典型值仅为75mV。输出电压可以在0.5V至VIN范围内进行调节，并且在整个负载和输入电压变化范围以及-40°C至+125°C温度范围内保持±2%的精度。MAX15028具有来自常备电源的3V至5.5V BIAS输入。器件处于关断状态时，BIAS输入电流降至2µA以下。
稳压器使用小型、1µF陶瓷输入电容和4.7µF陶瓷输出电容，输出电流可达1A。高带宽提供了极佳的瞬态响应特性。仅使用一个4.7µF的陶瓷输出电容时，可将由500mA负载电流跳变引起的输出电压变化限制在15mV以内，如果增加输出电容，则电压变化会更小。
器件提供逻辑控制的关断输入，可将待机模式下的输入电流(IIN)损耗降至5.5µA以下。其它功能还包括软启动以减小浪涌电流、短路保护以及热过载保护。
MAX15028具有BIAS输入，当IN电压变为0V时允许使用第二路电源保持LDO的内部电路工作。这两款器件均工作在-40°C至+125°C温度范围，采用增强散热的10引脚TDFN封装(3mm x 3mm)，带有一个裸焊盘以实现最佳的功率耗散。如需500mA输出电流的LDO，请参考MAX15029/MAX15030的数据资料。
应用
- ATE
- 汽车(LDO)
- 基站
- 网络
- 光模块
- 服务器
- 存储
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX15027 Reliability Data1/12/2023
配套产品推荐
MAX15027 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX15027ATB+ | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX15027ATB+T | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX15027ATB/V+ | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX15027ATB/V+T | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads, Exposed Pad | |
| Wafer Fabrication Data | MAX15027 Reliability Data |
