MAX15010

用于汽车电子的300mA LDO稳压器,提供跟踪输出和过压保护

更多 showmore-icon

为汽车应用提供高集成度器件,组合了LDO、跟踪电压和抛负载保护电路

产品详情
特性
  • 300mA LDO稳压器、电压跟踪器和OVP控制器(MAX15008)
  • 300mA LDO稳压器和电压跟踪器(MAX15010)
  • 跟踪精度为±3mV的50mA电压跟踪器
  • 5V至40V电源电压范围
  • 45V抛负载保护
  • 静态电流为67µA的LDO稳压器
  • 电池过压时,OVP控制器可断开或限制输出(MAX15008)
  • LDO稳压器具有使能、保持以及复位功能
更多细节
show more Icon

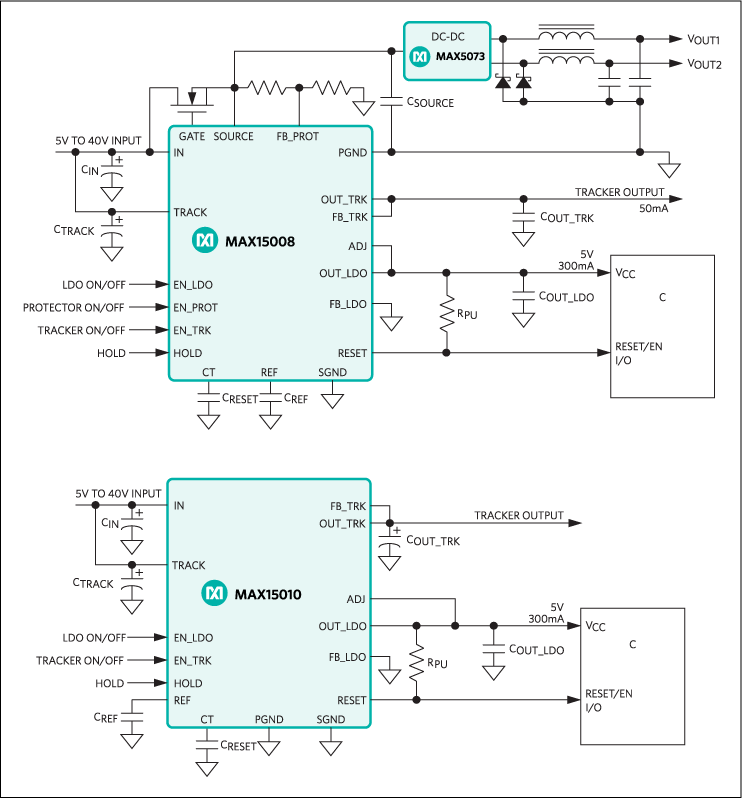

MAX15008内置300mA LDO稳压器、电压跟踪器和过压保护(OVP)控制器,在高压抛负载时为下游电路提供保护。MAX15010内部仅带有300mA LDO稳压器和电压跟踪器。这两款器件可工作在5V至40V的宽电源电压范围,能够承受高达45V的抛负载瞬态电压。MAX15008/MAX15010具有短路和热关断保护特性。该系列器件可为汽车应用,例如仪表盘、环境控制以及各种汽车电源电路提供高度集成的电源管理方案。

轻载状态下,300mA LDO稳压器消耗的静态电流小于67µA,在“key off”状态下非常适合用作常备电源。LDO具有独立的使能和保持输入,以及复位超时周期可调的微处理器(µP)复位输出。

电压跟踪器精确(±3mV)跟踪作用在其输入端的电压,该电压可以来自LDO输出或外部电源。该器件能向远程传感器提供高达50mA的电流,为汽车应用提供精确的比例跟踪。独立的使能输入可启动或关闭跟踪器,从而在不使用跟踪器时降低电源电流。电压跟踪器还可以防止电池反接、电池短路或输出电压偏移到地电位(-5V)以下。

MAX15008 OVP控制器采用外部增强型n沟道MOSFET。当监测电压始终低于可调门限时,MOSFET保持导通。当所监测的电压超过OVP门限时,OVP控制器快速关断外部MOSFET。OVP控制器可配置为负载断开开关或限压器。

MAX15008/MAX15010采用增强散热型、32引脚(5mm x 5mm) TQFN封装,规定工作在-40°C至+125°C汽车级温度范围。

应用

  • 多媒体电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15008EVKIT

MAX15008评估板

zoom

MAX15008EVKIT

MAX15008评估板

MAX15008评估板

特性和优点

  • 工作电压范围:5V至40V
  • 300mA LDO输出配置为5V (电源电压≥ 6.5V)
  • 50mA电压跟踪器
  • 可配置的过压保护门限
  • 用于电路监测的输出信号(/RESET)
  • 可用于评估MAX15009、MAX15010†或MAX15011† IC
  • 完全安装并经过测试

产品详情

MAX15008评估板(EV kit)是一款完全安装并经过测试的印刷电路板(PCB),可用于演示MAX15008的性能。MAX15008具有可配置的LDO稳压器、电压跟踪器以及过压保护器。LDO输出配置为5V、300mA。电压跟踪器可跟踪LDO输出电压,并提供高达50mA的输出电流。过压保护器门限设置为17.7V。

该评估板具有/RESET输出,用来指示输出故障和正常工作状态。该评估电路板还可用于评估MAX15009、MAX15010†或MAX15011† IC。

应用

  • AM/FM无线供电
  • 环境控制
  • 仪表盘
  • 多媒体电源
  • 远程信息处理电源
