MAX14980

最后购买期限

高度可靠的四通道SAS/SATA转接驱动器/均衡器，工作在扩展级温度范围

抖动降低2倍以上，高度可靠的设计

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 用于补偿通道损耗的高性能方案
    • 可分别选择每个通道的3dB输入均衡和输出预加重
    • 以23psP-P (最大值)确定性抖动、1.8psRMS (最大值)随机抖动补偿长达30in的通道衰减
    • 高达3.0GHz速率下，具有8dB (典型值)回波损耗
  • 设计支持苛刻的工作环境
    • 工业温度范围：-40°C到+85°C
    • 所有引脚具有高ESD保护：±2.5kV (HBM)
    • 引脚按信号流向排列，TQFN封装(42引脚3.5mm × 9mm)，防震/抗冲击
  • 易于设计和布局
    • 3.3V单电源供电
    • 内置输入/输出50Ω端接电阻

MAX14980是一款四通道转接驱动器，用于驱动两组双工SAS或SATA信号，速率高达6.0GT/s (每秒十亿次传输)，采用+3.3V单电源供电。

MAX14980具有独立的输入均衡和输出预加重。在输入端对接收信号进行均衡，在输出端进行预加重，从而改善信号完整性。利用输入端的高速带外(OOB)信号检测以及相应输出端的抑制电路处理SAS和SATA带外信号的传送。输入及输出均采用50Ω内部端接，且必须交流耦合至SAS/SATA控制器IC和SAS/SATA设备。

MAX14980提供42引脚3.5mm × 9mm、TQFN小尺寸封装，引脚按信号流向排列，简化布局。器件工作在-40°C到+85°C扩展温度范围。

应用

  • 基板
  • 计算机模块
  • 工业/嵌入式电脑
  • 医疗装置
  • 机架式服务器工业PC
  • 测试设备
MAX14980
高度可靠的四通道SAS/SATA转接驱动器/均衡器，工作在扩展级温度范围

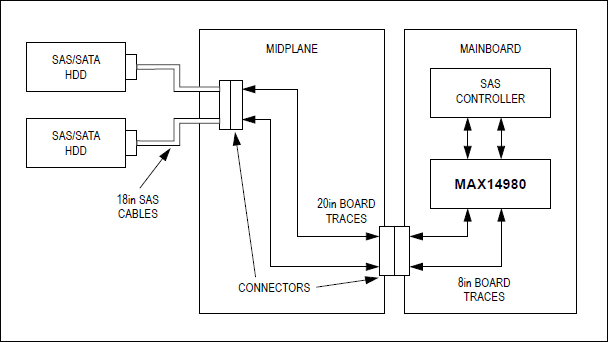

MAX14980: Typical Application Circuit
