MAX14954

量产

高度可靠、带有均衡功能的四通道PCI转接驱动器，工作在扩展级温度范围

在Gen3.0版本中，坚固的转接驱动器/均衡器增强了PCIe信号的完整性

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完全集成简化使用，设计灵活
    • 优化支持PCIe Gen III (8.0GT/s)、Gen II (5.0GT/s)信号，兼容Gen I (2.5 GT/s)信号
    • 四级输入均衡，最高16dB
    • 八级输出去加重，最高9dB
  • 高性能，克服有损耗通道噪声
    • 随机抖动：0.5psRMS (典型值)
    • 确定性抖动：10.5psP-P (典型值)
    • 均衡电路可支持长达30"的FR4传输距离
  • 能够工作在恶劣环境的可靠方案
    • 工作在工业级温度范围：-40°C至+85°C
    • 所有引脚具有±15kV人体模式(HBM)保护
    • 顺畅的引脚排列，采用3.5mm x 9.5mm、TQFN封装，防振动/冲击

MAX14954为四通道均衡器/转接驱动器，通过接收器的可编程输入均衡和可编程转接驱动电路改善PCI Express® (PCIe)信号完整性。输出电路重新建立板上去加重，以补偿电路板损耗。器件有优化于PCIe关键元件的布局，非常适合使用带状线、微带印刷板电路及100Ω平衡电缆的场合。

器件针对PCIe应用量身打造，每路通道都带有空闲和接收器检测。器件优化用于PCIe Gen III (8.0GT/s)和Gen II (5.0GT/s)数据率，但也可处理Gen I (2.5GT/s)信号。

MAX14954采用小尺寸、无铅、42引脚(3.5mm x 9.0mm) TQFN封装，以优化布局并减小电路空间。工作在-40°C至+85°C扩展级温度范围。

应用

  • 基板
  • 计算机模块
  • 工业/嵌入式PC
  • 医疗装置
  • 机架式服务器工业PC
  • 测试设备
MAX14954
高度可靠、带有均衡功能的四通道PCI转接驱动器，工作在扩展级温度范围

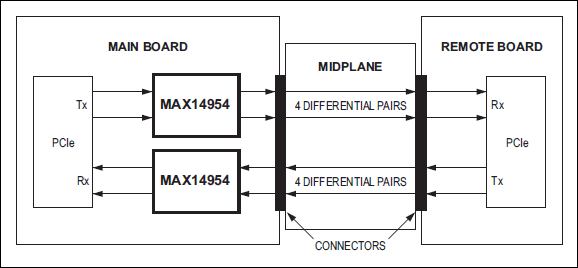

MAX14954: Typical Operating Diagram
