MAX14945

推荐用于新设计

2.75kVRMS隔离、500kbps全双工RS-485/RS-422收发器，具有±30kV ESD保护

业界最可靠的隔离RS-485

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高性能收发器支持灵活的设计
    • 集成LDO用于电缆侧电源
    • 兼容RS-485 EIA/TIA-485标准
    • 500kbps最大数据率
    • 总线上允许挂接多达256片器件
  • 集成保护，支持可靠的通信
    • 驱动器输出/接收器输入上具有±30kV ESD (HBM)保护
    • 2.75kVRMS隔离耐压，可持续60s (VISO)
    • 630VPEAK最大重复峰值隔离电压((VIORM)
    • 445VRMS最大工作隔离电压(VIOWM)
    • 额定工作电压下的寿命长于30年
    • 承受±10kV浪涌，满足IEC 61000-4-5标准
    • 热关断

MAX14945为隔离型RS-485/RS-422收发器，为器件的电缆侧(RS-485/RS-422驱动器/接收器侧)和UART侧之间提供2750VRMS(60s)电隔离。对于那些端口间地电位差较大的情况，通过隔离断开接地环路降低噪声，提高通信性能。通过集成高电压电容，使信号通过隔离栅。器件支持最高500kbps的任何速率可靠通信。

器件包括一路半双工驱动/接收通道。接收器为1/8单位负载，允许一条共用总线上挂接多达256个收发器。

集成真失效保护电路确保在输入短路或开路时，接收器输出为逻辑高电平。当电缆侧或UART侧电源低于工作电平时，欠压锁定功能禁用驱动器。

驱动器输出/接收器输入具有高达±30kV对电缆侧GNDB的静电放电(ESD)保护，符合人体模式(HBM)要求。

MAX14945采用宽体、16引脚SO封装，工作在-40°C至+85°C温度范围。

应用

  • HVAC
  • 工业自动控制
  • 电表
  • 可编程逻辑控制器
MAX14945
2.75kVRMS隔离、500kbps全双工RS-485/RS-422收发器，具有±30kV ESD保护

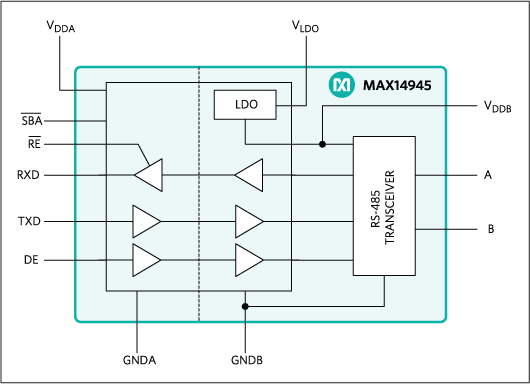

MAX14945: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

安全和法规认证 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

MAX149X1EVKIT

MAX14938/MAX14939/MAX14941/MAX14942/MAX14945和MAX14948评估板

立即购买 更多内容

特性和优点

  • 采用3.3V单电源供电
  • 接线端子方便评估RS-485/Profibus
  • 2750VRMS隔离电压，可持续60s
  • 完全装配并经过测试

产品详情

MAX149X1评估板(EV kit)为完全装配并经过测试的PCB，用于演示MAX14938隔离型RS-485/Profibus™收发器的功能。评估板采用3.3V单电源供电，具有板载隔离型电源为电路的二次侧供电。

MAX149X1评估板也可用于评估MAX14939、MAX14941、MAX14942、MAX14945和MAX14948。

应用

  • HVAC
  • 工业自动控制
  • 电表
  • 可编程逻辑控制器
MAX149X1EVKIT
MAX14938/MAX14939/MAX14941/MAX14942/MAX14945和MAX14948评估板
