MAX14883E

量产

带±60V故障保护的CAN收发器,极性可选

极性可选的高可靠CAN收发器延长正常运行时间并减少安装错误

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 集成保护,支持可靠的通信
    • ±60V故障容限CANH和CANL
    • CANH和CANL上高ESD保护
      • ±22kV人体模式
      • ±15kV IEC 61000-4-2气隙放电
      • ±10kV IEC 61000-4-2接触放电ESD保护
  • 灵活的逻辑接口简化设计
    • 1.71V至5.5V逻辑电源(VL)范围
  • 高度集成允许简化网络配置
    • 极性控制
    • 显性超时保护
    • 支持高达1Mbps数据率

MAX14883E故障保护、高速控制局域网(CAN)收发器优化用于工业网络应用。该器件具有±60V故障保护、±25V共模输入范围,以及CANH和CANL总线上高达±10kV ESD保护(接触放电)。器件工作在5V单电源(VCC),包括逻辑电平输入(VL),兼容1.8V至5V逻辑电平。

MAX14883E具有可交换CANH和CANL I/O的极性选择输入(POL),允许软件修正交叉线电缆。

MAX14883E工作在最大CAN高速数据率,允许小型网络上实现高达1Mbps。大型网络上的最大速率受限于容性负载和其他因素。

收发器包括发送器显性超时(tDOM),防止控制器错误或TXD输入故障造成总线锁定。TXD保持为显性状态(低电平)的时间超过tDOM时,驱动器切换至隐性状态,释放总线。

MAX14883E采用窄体、8引脚SOIC封装,工作在-40°C至+125°C温度范围。

应用

  • 楼宇自动化
  • HVAC
  • 工业控制
  • 开关设备

MAX14883E
带±60V故障保护的CAN收发器,极性可选

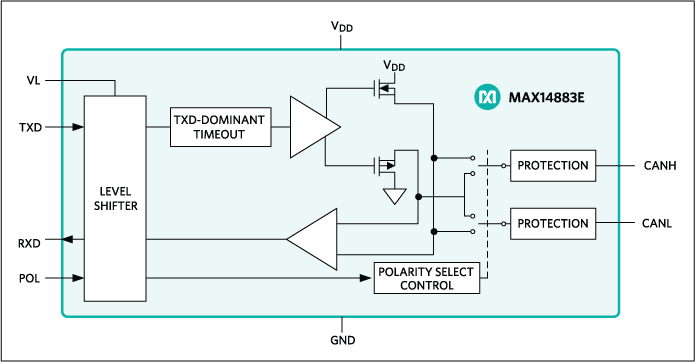

MAX14883E: Simplified Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型


评估套件

MAX14883EEVKIT

MAX14883E评估板

特性和优点

  • 采用3.3V电源和隔离5V电源工作
  • 接线端子方便评估CAN系统
  • 2750VRMS隔离电压,可持续60s
  • 完全装配并经过测试

产品详情

MAX14883E评估板(EV kit)为完全装配并经过测试的PCB,演示MAX14833E带故障保护的控制器局域网(CAN)收发器。评估板的CAN总线和控制器接口之间具有2.75kV隔离,工作在3.3V电源和隔离5V电源。

应用

  • 楼宇自动化
  • HVAC
  • 工业控制
  • 开关设备

MAX14883EEVKIT
MAX14883E评估板
