MAX14882

推荐用于新设计

5kVRMS隔离CAN收发器，集成变压器驱动器

鲁棒性5kVRMS隔离CAN收发器，集成变压器驱动器和故障保护

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成保护，支持更可靠的通信
    • 5kVRMS隔离耐压(60s)
    • ±25V共模范围
    • ±54V故障保护
    • 驱动器输出/接收器输入上具有±15kV ESD (HBM)保护
  • 高性能收发器支持灵活的设计
    • 较宽的CAN控制器接口电压：3.0V至5.5V
    • 现场总线极性控制(POL)
    • 集成变压器驱动，将功率传递至总线侧
    • 集成LDO，为CAN总线侧供电
  • 安全规范认证(已申请)
    • UL1577 (基本绝缘)认证
    • cUL认证，CSA Bulletin 5A

MAX14882为隔离型高速CAN收发器，通过在器件的CAN协议控制器侧(TDX、RXD)和CAN网络(CANH、CANL)电缆侧/收发器的总线侧提供集成电隔离，有效改善通信和安全性。对于那些端口间地电位差较大的情况，通过隔离断开接地环路降低噪声，提高通信性能。MAX14882提供高达5000VRMS (60s)的电隔离，连续工作电压可高达848VRMS，同时工作在1Mbps最大高速CAN数据率。

MAX14882具有附加集成保护，支持可靠通信。±25V接收器输入共模范围超过ISO 11898标识要求的-2V至+7V。此外，CANH和CANL IO的故障容限高达±54V，可为总线侧提供高达±15kV (对GNDB)静电放电(ESD)保护，符合人体模型(HBM)的规定。

器件的控制器侧具有较宽的3.0V至5.5V电源输入范围(VDDA)，简化与CAN协议控制器的连接。器件的CAN总线侧电源电压范围为4.5V至5.5V (VDDB)。利用集成变压器驱动器和LDO，加上外部变压器，可为VDDB产生隔离电源。

通过极性选择(POL)输入，有效简化现场安装和故障诊断。POL交换CANH和CANL IO的功能，允许利用简单软件修正现场交叉连接的总线电缆。

MAX14882工作在-40°C至+125°C温度范围，采用16引脚、宽体SOIC (W SOIC)封装，爬电距离和间隙为8mm。

应用

  • 楼宇自动化
  • HVAC
  • 工业控制
  • 开关设备
MAX14882
5kVRMS隔离CAN收发器，集成变压器驱动器

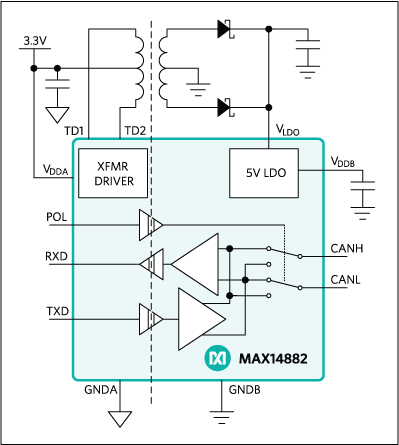

MAX14882:Simplified Block Diagram
