MAX14830

四通道串行UART,具有128字FIFO

更多 showmore-icon

业内首款四通道SPI/I²C UART

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 将SPI/MICROWIRE或I2C微处理器总线桥接到异步接口,例如RS-485、RS-232或IrDASM
    • SIR和MIR兼容IrDA编码器/解码器
    • 线路噪声指示确保数据链路完整性
  • 128字深度缓冲器和自动控制功能有助于减轻微控制器负荷
    • 每路UART提供128字发送和接收FIFO
    • 发送器通过SPI命令同步
    • 硬件流控制,使用低电平有效/RTS_和低电平有效/CTS_ 输出及输入
    • 自动软件流控制(XON/XOFF)
    • 自动收发器方向控制
    • 可编程建立和保持时间,用于收发器控制
    • 自动发送器禁用
    • 半双工回波抑制
    • 9位多点模式地址检测和过滤
      • 特殊字符检测
      • 基于GPIO的字符检测
      • 4个定时器连接至GPIO
      • 16个灵活GPIO,20mA驱动能力
  • 节省电路板面积
    • TQFN (7mm × 7mm)封装
  • 快速数据率允许不同接口标准下的最大系统灵活性
    • 16倍速采样模式下,数据率高达6MBd (最大值)
    • 2倍速/4倍速模式下,数据率高达12/24MBd (最大值)
    • 高分辨率、可编程波特率
    • SPI时钟速率高达26MHz
    • 超快速模式(Pm+) I2C高达1MHz
  • 集成内部振荡器,无需外部振荡器、降低BOM成本
    • 分数波特率发生器、预分频器和锁相环(PLL)
    • 控制器和收发器接口上的逻辑电平转换可低至1.61V,确保系统兼容性
    • 寄存器兼容MAX3107、MAX3108、MAX3109
更多细节
show more Icon

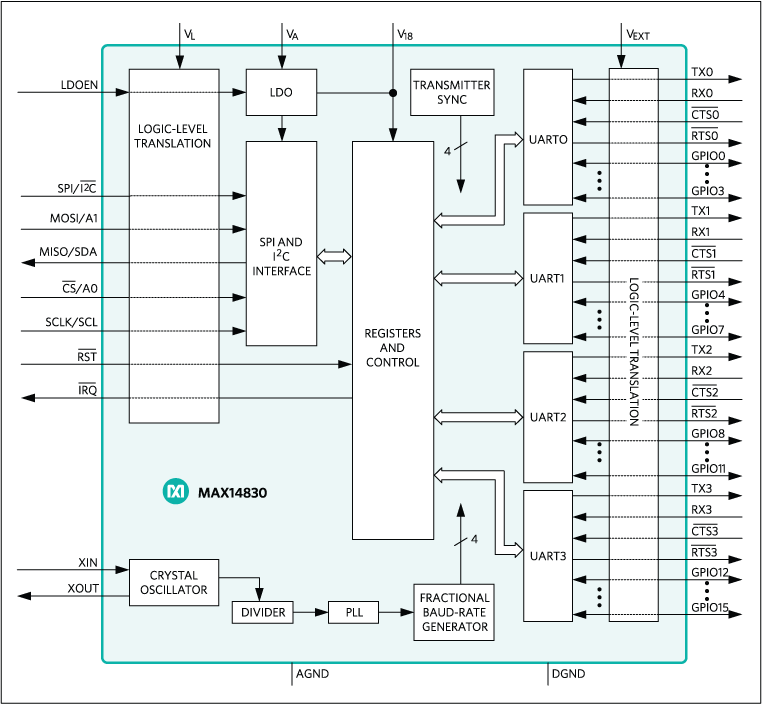

MAX14830是一款先进的四通道通用异步收发器(UART),每路UART带有128字先入/先出(FIFO)接收和发送缓存器,以及高速串行外设接口(SPI™)或I²C控制器接口。PLL和分数波特率发生器为波特率编程和参考时钟选择提供了极大灵活性。

4路UART中的每一路均可通过带内SPI/I²C寻址选择。收发器和控制器接口的逻辑电平转换能够方便地连接微控制器、FPGA以及不同供电电压的收发器。

丰富的功能设计简化了半双工通信应用的收发器控制。MAX14830可通过SPI触发同步启动独立的UART传输。板载定时器允许设置发送器之间的延迟以及GPIO产生的时钟。

128字FIFO具有高级FIFO控制功能,可减少主处理器的数据流管理。

MAX14830采用48引脚TQFN (7mm x 7mm)封装,工作在-40°C至+85°C扩展级温度范围。

应用

  • 飞机通信总线
  • 工业控制系统
  • IO-Link主控制器
  • 医疗系统
  • 销售终端(POS)
  • 可编程逻辑控制器(PLC)
