MAX14815

量产

具有T/R开关和嵌入式波束成形功能的八通道5级电平脉冲发生器

先进的八通道5级电平脉冲发生器具有波束成形功能，可简化便携式超声系统设计并节省功耗

Viewing:

概述

针对紧凑型和便携式应用进行了优化
- 高密度、八通道5级电平脉冲发生器，采用68引脚10mm x 10mm TQFN封装
- 集成低功耗、低噪声有源T/R开关
- 采用DirectDrive^®架构，无需使用外部浮动电源(FPS)和高压信号电容器
- 采用嵌入式波束成形技术，无需使用传输FPGA，简化了PCB布局，可轻松实现同步。
灵活性
- 支持接收多路复用
- 可使用内部/外部波束成形资源
提供嵌入式数字资源，用于波束成形
- 1K x 24脉冲波表存储器可存储多达1024个专用模式，每个模式8个符号（3位/符号）
- 1.5K x 24线路编号存储器可存储多达1.5K条不同线路的延迟和模式地址信息
- 128 x 24线路类型寄存器可存储所有通道通用的全局线路类型信息
- 用于延迟波束成形的状态机，时间分辨率为5ns
- 可编程周期数和模式时基（采样持续时间）
高性能（旨在提高图像质量）
- 5MHz二次谐波失真和脉冲反转性能出色：-40dBc
- 传播延迟低至14ns（典型值），可确保多普勒模式具有出色的相位噪声，实现出色的部件间匹配
- 快速上升/下降沿可实现高分辨率PWM和声功率控制
低功耗
- 低静态功耗：4.3mW/通道（典型值）
- CWD和低电压模式下具有可编程电流能力
稳定可靠
- 110°C时提供热警告
- 150°C时提供热关断保护
- 为高压轨配备输出钳位二极管

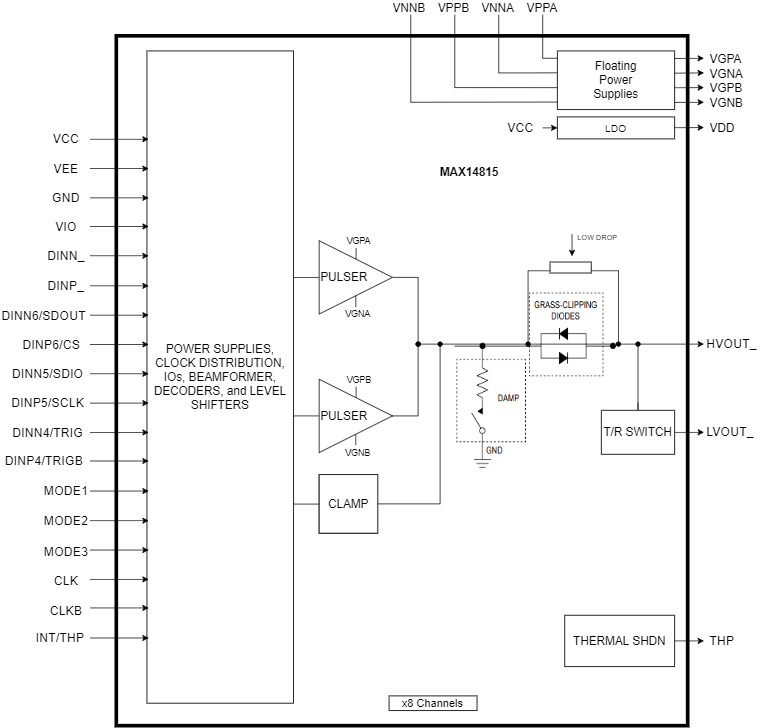

MAX14815是一款高度集成的八通道5级高压超声波发射器（脉冲发生器）。

脉冲发生器生成高频高压双极脉冲，用于通过两对独立的高压电源驱动超声系统中的压电式传感器。每个通道可以传输高达200V_PP，具有高达2A电流能力，并集成2A有源钳位（归零）。可编程电流能力低至0.4A。

可用于控制脉冲发生器的嵌入式数字资源（SRAM和状态机）支持发射波束形成，从而大幅减少互连数量和FPGA I/O数量。嵌入式数字资源通过高速串行接口进行编程，并支持复杂的发射技术，例如用于突发整形的PWM技术和用于波束整形的变迹技术。

该器件也可以由外部数字源(FPGA)通过传统的专用CMOS逻辑输入来控制。

MAX14815还集成了八路独立的低噪声、低阻抗有源T/R开关。

T/R开关可以在外部配置为支持接收多路复用，其中使用的接收通道数量少于发送通道数量。

MAX14815采用10mm x 10mm TQFN封装。

应用

完成保密协议（NDA）后可获得完整的文件。

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX14815ETK+	68-LFCSP-10X10X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX14815ETK+T	68-LFCSP-10X10X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
