MAX14781E

带有极性校正的半双工RS-485收发器

更多 showmore-icon

自动校正极性功能保护您的系统由于错误安装引起的故障

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 自动校正极性
  • 内部保护提高可靠性
    • 高ESD保护
      • ±25kV HBM ESD
      • ±15kV IEC 61000-4-2气隙放电ESD
      • ±9kV IEC 61000-4-2接触放电ESD
    • 接收器具有真正的失效保护
    • 热插拔功能
  • +5V供电
  • 10µA (最大值)低关断电流
  • -40°C至+85°C扩展级工作温度范围
更多细节
show more Icon

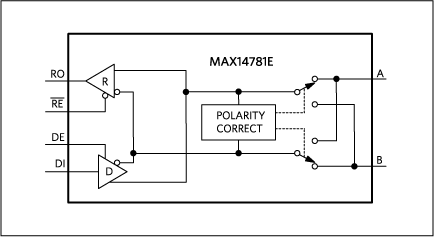

MAX14781E +5V、半双工、RS-485收发器具有±25kV ESD保护和自动极性校正功能,确保自动修正A和B的接线错误,简化设备、网络安装。

MAX14781E内置限摆率驱动器,将EMI降至最低,允许在高达370kbps的速率下无误码传输数据。

器件具有失效保护电路,当接收器输入短路或开路时,保证接收器输出逻辑高电平。接收器和驱动器使能输入的热插拔功能能够避免上电或带电插入时总线上的浪涌。

MAX14781E接收器输入阻抗为1/8单位负载,允许总线上挂接多达256个收发器。所有驱动器输出具有高达±25kV的人体模式ESD保护。MAX14781E采用8引脚、SO封装,工作在-40°C至+85°C扩展级温度范围。

应用

  • 控制系统
  • HVAC网络
  • 电表网络
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14781EESA+
  • HTML
  • HTML
MAX14781EESA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

ASSEMBLY

MAX14781EESA+

量产

MAX14781EESA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX14781EESA+

量产

MAX14781EESA+T

量产
