MAX14747

使用Smart Power Selector锂离子充电器进行USB检测

更多 showmore-icon

用于USB充电和充电器检测的单芯片解决方案

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 灵活的系统设计,可采用任何USB充电器源工作
    • 符合USB电池充电器规范1.2修订版要求
    • 支持专有USB充电源,包括Apple
    • 支持D+/D-偏置电压
  • 易于实施锂离子电池充电
    • Smart Power Selector
    • USB 2.0规范,完全符合无电电池/弱电池充电的要求
    • JEITA充电保护
    • 热保护
    • 内置用于管理连接USB D+/D-开关
  • 集成高水平的保护
    • VB上可承受28V输入
    • 对CDP和CDN提供±15kV人体模型ESD保护
更多细节
show more Icon

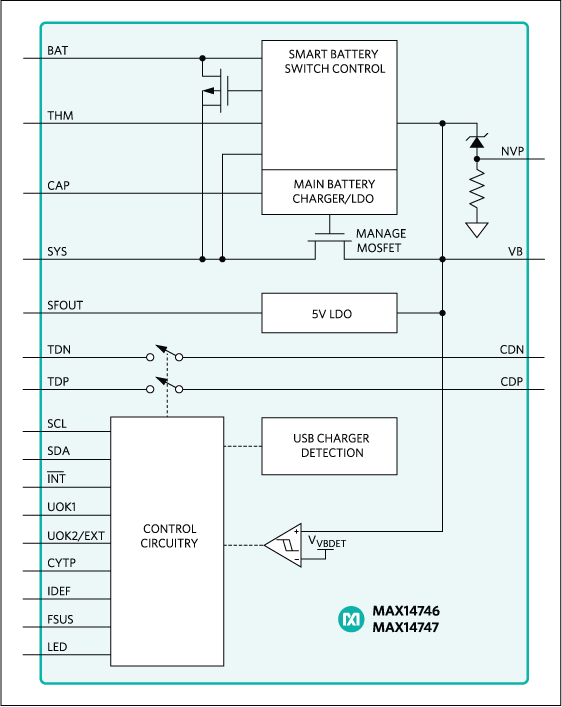

MAX14746/MAX14747是一系列USB充电器检测器,集成了Smart Power Selector™线性充电器解决方案,为充电和充电器检测提供单芯片解决方案。

MAX14746/MAX14747充电器检测器符合USB电池充电器检测1.2修订版*,能够检测多种USB电池充电方法,包括标准下游端口(SDP)、充电下游端口(CDP)和专用充电器端口(DCP)。这些器件还可以检测常见的专有充电适配器,包括Apple适配器。

MAX14746/MAX14747电池充电器具有Smart Power Selector工作模式,支持在电池没电或无电池的情况下工作。这些器件根据检测到的充电器源类型限制USB VBUS电流。如果充电器电源无法为整个系统负载供电,则智能电源控制电路会从电池为系统负载补充电流。

这些器件可防止高达28V的过压故障。

该系列的USB充电器检测器提供多种选项,例如在上电状态方面存在微小差异。这些差异在本数据手册通篇都有注明。

例如,上电状态有五个存在微小差异的选项。这些器件采用25引脚、0.4mm间距晶圆级封装(WLP),在-40°C至+85°C扩展级温度范围内符合规范。



应用

  • 便携式消费电子设备
  • 便携式数码相机
  • 便携式数码摄像机
  • 便携式工业设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14747EWA+
  • HTML
  • HTML
MAX14747EWA+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14746EVKIT

MAX14746/MAX14747评估套件

zoom

MAX14746EVKIT

MAX14746/MAX14747评估套件

MAX14746/MAX14747评估套件

特性和优点

  • 符合RoHS标准
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • I2C 串行接口

产品详情

MAX14746评估套件(EV套件)是一个装配完成并经过测试的电路,用于评估带有线性电池充电器和智能电源选择器的MAX14746/MAX14747充电器检测器。

有关器件工作和特性的详细信息,请参考MAX14746 IC数据手册。

该评估套件标准配置即已安装MAX14746,但也可用于评估MAX14747,只需将MAX14746 (U1)替换为MAX14747。订购评估套件时,请索取MAX14747的免费样片。



应用

  • 便携式消费电子设备
  • 便携式数码相机
  • 便携式数码摄像机
  • 便携式工业设备
