概述

  • 单芯片IC实现完备的信号调理
    • 提供放大、校准、温度补偿
    • 可配合输出灵敏度从1mV/V至200mV/V的传感器使用
    • 45V过压保护
    • 45V反向电压保护
  • 高精度补偿，降低后端电路复杂性
    • 全模拟信号通路
    • 16位失调、量程校准分辨率
    • 片内查找表支持多点温度校准
  • 支持电流桥和电压桥激励
  • 85µs快速阶跃响应
  • 传感器故障检测
  • 简单的PCB布局
  • 单引脚数字编程
  • 无需外部调整元件

MAX1454是一款针对汽车应用设计的高集成度模拟传感器信号调理器。器件具有放大、校准和温度补偿功能，可以逼进传感器固有的可重复指标。数字调整输出时，全模拟信号通道不会在输出通路引入量化噪声。集成16位DAC对信号失调、量程进行校准，使传感器产品能够真正实现互换性。

器件内部包含可编程传感器激励、32级可编程增益放大器(PGA)、2K x 8位内部闪存、四个16位DAC、一个内部温度传感器。除失调、量程补偿外，器件还利用失调温度系数(TC)和量程温度系数(FSO TC)分别进行温度补偿，在提供灵活性的同时降低了生产成本。

器件采用16引脚TSSOP封装，工作在汽车AEC-Q100 1级要求的-40°C至+125°C温度范围。

应用

  • 湿度传感器
  • 压力校准与控制
  • 压力传感器
  • 电阻性传感器
  • 应变仪
MAX1454
高精度信号调理器，带有过压保护

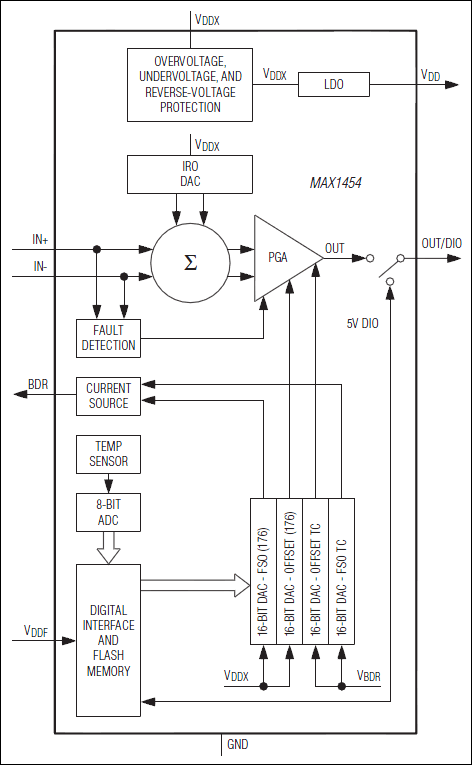

MAX1454: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
可变增益放大器(VGA) 1
MAX1452
量产 低成本、高精度传感器信号调理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
MAX1454DBSYS

MAX1454评估系统

立即购买 更多内容

特性和优点

  • USB供电
  • 可评估多达15片MAX1454
  • 由主板为子板和评估板供电
  • 评估板带有传感器插座
  • 板上ADC采集MAX1454输出电压
  • Windows XP、Windows Vista和Windows 7兼容软件
  • 友好的图形用户界面(GUI)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX1454评估系统(EV system)由MAX1454主板和MAX1454评估板(EV board)组成；MAX1454子板系统(DB system)包括一块MAX1454子板和一块MAX1454评估板。评估系统结合DB系统，提供一套经过验证的设计方案，用于评估多达15片高精度传感器信号调理器MAX1454。评估系统还包括Windows XP®、Windows Vista®和Windows® 7兼容软件，提供简捷的图形用户界面(GUI)，用于演示IC特性。主板提供IC与主机之间的通信接口、挂接在系统上15片器件的寻址电路以及连接评估板位置1的电路。评估板安装了16引脚TSSOP封装的MAX1454AUE/V+；子板包括评估板连接的电路和继电器。系统中，除位置1外，每个位置都需要一个子板和评估板。因此，为了评估15片MAX1454，需要一个评估系统和14个DB系统。数据手册的图1给出了一个特定的扩展系统，支持4个位置。

应用

  • 压力较准与控制
  • 压力传感器
  • 阻性传感器
  • 应力计
  • 湿度传感器

eval board
schematic 2
MAX1454EVSYS

MAX1454评估系统

立即购买 更多内容

特性和优点

  • USB供电
  • 可评估多达15片MAX1454
  • 由主板为子板和评估板供电
  • 评估板带有传感器插座
  • 板上ADC采集MAX1454输出电压
  • Windows XP、Windows Vista和Windows 7兼容软件
  • 友好的图形用户界面(GUI)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX1454评估系统(EV system)由MAX1454主板和MAX1454评估板(EV board)组成；MAX1454子板系统(DB system)包括一块MAX1454子板和一块MAX1454评估板。评估系统结合DB系统，提供一套经过验证的设计方案，用于评估多达15片高精度传感器信号调理器MAX1454。评估系统还包括Windows XP®、Windows Vista®和Windows® 7兼容软件，提供简捷的图形用户界面(GUI)，用于演示IC特性。主板提供IC与主机之间的通信接口、挂接在系统上15片器件的寻址电路以及连接评估板位置1的电路。评估板安装了16引脚TSSOP封装的MAX1454AUE/V+；子板包括评估板连接的电路和继电器。系统中，除位置1外，每个位置都需要一个子板和评估板。因此，为了评估15片MAX1454，需要一个评估系统和14个DB系统。数据手册的图1给出了一个特定的扩展系统，支持4个位置。

应用

  • 压力较准与控制
  • 压力传感器
  • 阻性传感器
  • 应力计
  • 湿度传感器
MAX1454DBSYS
MAX1454评估系统

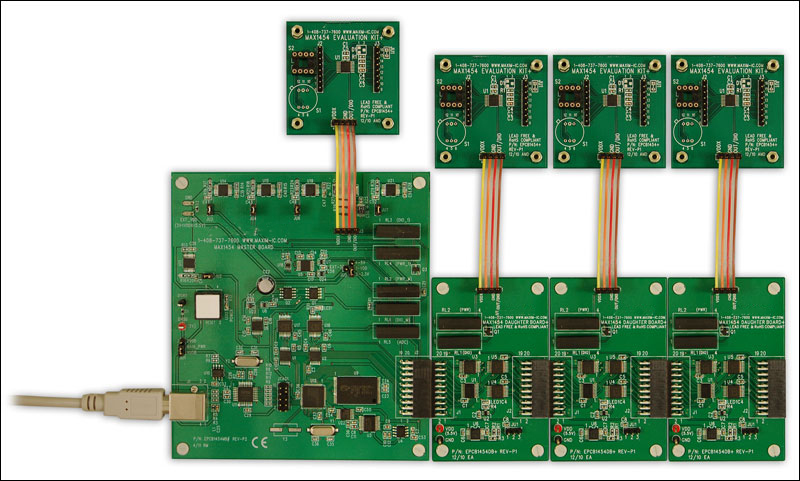

MAX1454EVSYS: Evaluation System Board
