MAX1454EVSYS

产品详情

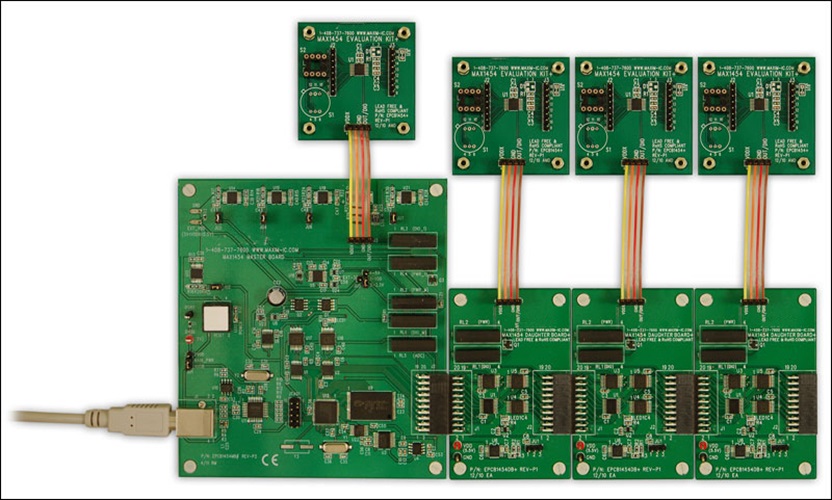

MAX1454评估系统(EV system)由MAX1454主板和MAX1454评估板(EV board)组成；MAX1454子板系统(DB system)包括一块MAX1454子板和一块MAX1454评估板。评估系统结合DB系统，提供一套经过验证的设计方案，用于评估多达15片高精度传感器信号调理器MAX1454。评估系统还包括Windows XP®、Windows Vista®和Windows® 7兼容软件，提供简捷的图形用户界面(GUI)，用于演示IC特性。主板提供IC与主机之间的通信接口、挂接在系统上15片器件的寻址电路以及连接评估板位置1的电路。评估板安装了16引脚TSSOP封装的MAX1454AUE/V+；子板包括评估板连接的电路和继电器。系统中，除位置1外，每个位置都需要一个子板和评估板。因此，为了评估15片MAX1454，需要一个评估系统和14个DB系统。数据手册的图1给出了一个特定的扩展系统，支持4个位置。

应用

• 压力较准与控制
• 压力传感器
• 阻性传感器
• 应力计
• 湿度传感器
