MAX14514

双通道场致发光灯驱动器

更多 showmore-icon

业内最灵活的双通道EL驱动器,支持高效、高亮度背光

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 两路EL灯输出均提供±15kV ESD保护
  • 最大输出电压为300VP-P,对应于最高亮度
  • +2.7V至+5.5V输入电压范围
  • 可通过电阻调节摆率控制
  • 可通过电阻调节灯管和开关转换器频率
  • 通过直流模拟电压、PWM或接至GND的电阻调节DIM_输入,控制输出电压
  • 电容可调的软开启/关断
  • 低至150nA的关断电流
  • 热关断
  • 节省空间的14引脚、3mm x 3mm、TDFN封装
更多细节
show more Icon

MAX14514高压DC-AC转换器理想用于驱动两路场致发光(EL)灯。MAX14514输入电压范围为+2.7V至+5.5V,可接受包括单节锂离子(Li+)电池在内的各种电源供电。器件能够产生高达300VP-P的灯管驱动输出,获得最高亮度。

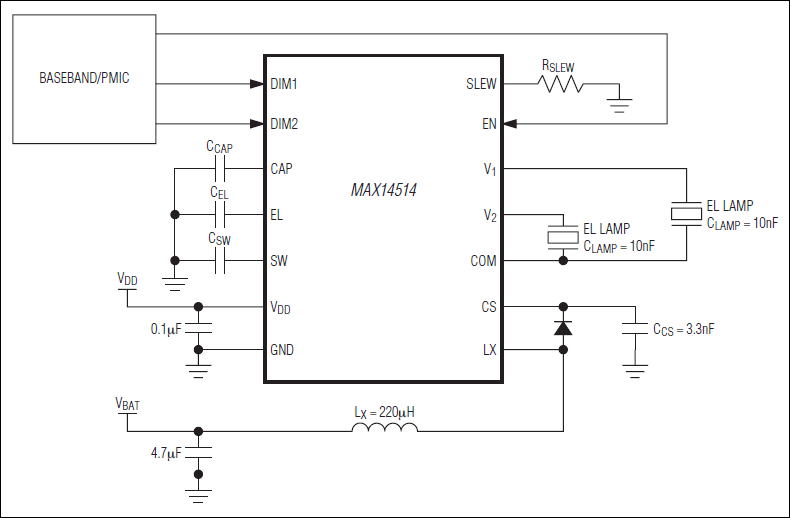

MAX14514采用基于电感的boost转换器,产生驱动EL灯的高压,能够采用220µH电感高效驱动共计20nF大小的灯管。

MAX14514采用高压全桥输出架构,将boost转换器产生的高压信号转换成适合驱动EL灯的交流波形。通过外部电阻控制交流驱动波形上升沿和下降沿的摆率,从而降低音频噪声。高压输出端具有±15kV人体模式、±4kV IEC 61000-4-2气隙放电以及±4kV IEC 61000-4-2接触放电的ESD保护。

MAX14514的每路输出都具有调光/使能控制(DIM1、DIM2),允许用户通过PWM信号、直流模拟电压或连接在DIM_与GND之间的电阻设置输出电压峰峰值。MAX14514还具有缓慢的开启/关断功能,在器件使能或关断时,施加到灯管上的输出电压以一定斜率缓慢变化。

当EN和DIM_输入接GND时,MAX14514进入低功耗关断模式。如果管芯温度超过+158°C (典型值),器件还提供热关断保护。

MAX14514采用节省空间的14引脚、3mm x 3mm、TDFN封装,工作在-40°C至+85°C扩展级温度范围。

应用

  • 键盘背光
  • LCD背光
  • PDA/智能电话

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14514ETD+
  • HTML
  • HTML
MAX14514ETD+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 4, 2018

- 1807

DESIGN,ELECTRICAL DA

MAX14514ETD+

量产

MAX14514ETD+T

量产

6月 20, 2016

- 1612

ASSEMBLY

MAX14514ETD+

量产

MAX14514ETD+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 4, 2018

- 1807

arrow down

DESIGN,ELECTRICAL DA

MAX14514ETD+

量产

MAX14514ETD+T

量产

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX14514ETD+

量产

MAX14514ETD+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14514EVKIT

MAX14514评估板

zoom

MAX14514EVKIT

MAX14514评估板

MAX14514评估板

特性和优点

  • USB供电
  • Windows 2000/XP和Windows Vista (32位)兼容软件
  • 符合无铅(Pb)和RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX14514评估板(EV kit)提供经过验证的设计,用于评估MAX14514双通道、高压EL灯驱动器。随评估板提供Windows® 2000/XP和Windows Vista®兼容软件,通过简捷的图形用户界面(GUI)演示MAX14514的功能。

应用

  • 汽车仪表盘
  • 键盘背光
  • LCD背光
  • PDA/智能电话
