MAX14434

四通道、快速、低功耗、5kVRMS数字隔离器

更多 showmore-icon

业界快速的低功耗数字隔离器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 为快速数字信号提供稳健的电气隔离
    • 200Mbps数据速率
    • 可耐受5kVRMS,持续60s (VISO)
    • 可持续耐受848VRMS(VIOWM)
    • 可耐受GNDA和GNDB之间1.2/50µs波形的±10kV浪涌
    • 高CMTI性能(50kV/µs,典型值)
  • 低功耗
    • VDD = 3.3V时,1Mbps速率下每通道1.1mW
    • VDD = 1.8V时,100Mbps速率下每通道3.5mW
  • 提供各种选项以支持广泛的应用
    • 2种数据速率(25Mbps、200Mbps)
    • 3种通道方向配置
    • 2种输出默认状态(高电平/低电平)
更多细节
show more Icon

MAX14434-MAX14436是采用Maxim专有工艺技术的快速、低功耗、4通道数字电气隔离器。这些器件在具有不同电源域的电路之间传输数字信号,使用1.8V电源时在1Mbps速率下每通道功耗低至0.58mW。MAX14434/5/6的隔离额定值为5kVRMS,持续60秒。对于需要3kVRMS或3.75kVRMS隔离的应用,请参见MAX14430-MAX14432。

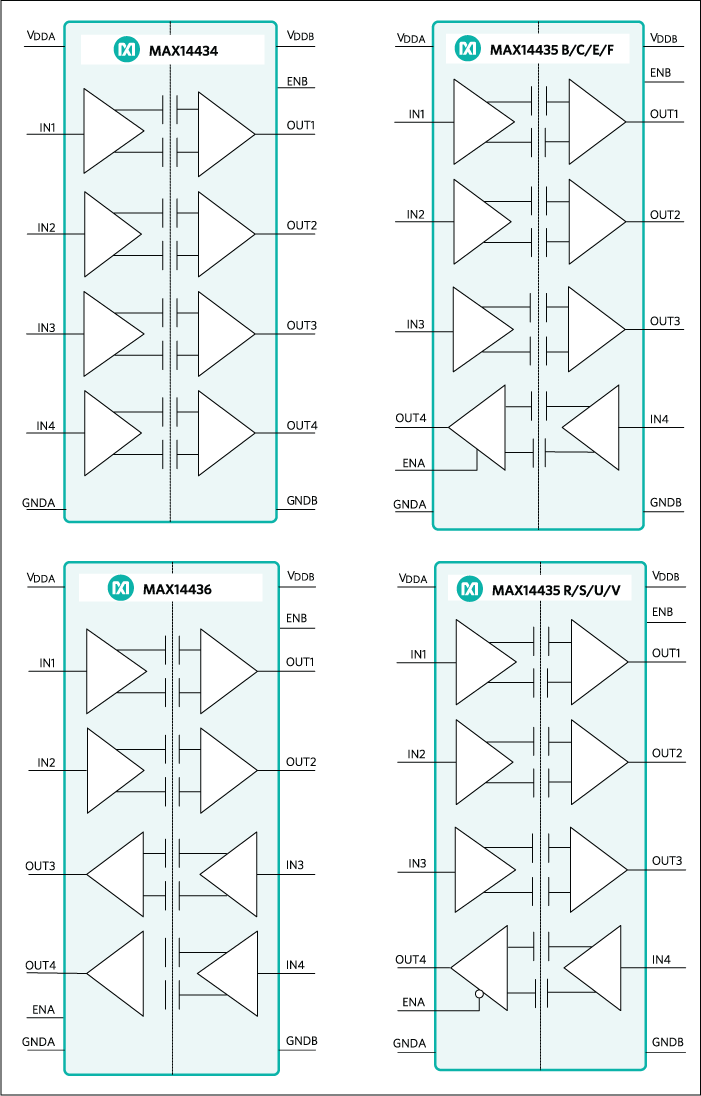

MAX14434–MAX14436系列提供所有三种可能的单向通道配置,以适应任何4通道设计,包括SPI、RS-232、RS-485和数字I/O应用。MAX14435R/S/U/V的A侧输出使能为低电平有效,从而使其非常适用于隔离共享SPI总线上的端口,因为低电平有效的CS信号可直接使能隔离器上的MISO信号。该系列中的所有其他器件都具有传统的高电平有效使能特性。

这些器件的最大数据速率为25Mbps或200Mbps,输出为默认高电平或默认低电平。默认值是当输入未通电或开路时输出采用的状态。有关与每个选项相关的后缀,请参见“订购信息”和“选型指南”。此外,该隔离器每侧配备独立的1.71V至5.5V电源,因此这些器件很适合用作电平转换器。

MAX14434–MAX14436采用16引脚宽体SOIC封装,爬电距离和电气间隙为8mm。封装材料的相对漏电起痕指数(CTI)较低,为600V,这使其在爬电距离表中处于I组等级。所有器件的额定工作环境温度范围为-40°C至+125°C。



应用

  • 电池管理
  • 工业自动化现场通信
  • 通用隔离应用
  • 隔离型RS-485/RS-422、CAN
  • 隔离SPI接口
  • 医疗系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14434EAWE+
  • HTML
  • HTML
MAX14434EAWE+T
  • HTML
  • HTML
MAX14434FAWE+
  • HTML
  • HTML
MAX14434FAWE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 3

reference details image

MAX14435FWEVKIT

MAX14434/MAX14435/MAX14436的评估套件

zoom

MAX14435FWEVKIT

MAX14434/MAX14435/MAX14436的评估套件

MAX14434/MAX14435/MAX14436的评估套件

特性和优点

  • 数据传输速率范围宽(从DC到200Mbps)
  • 四个单向通道,提供3种不同的通道方向配置
  • SMA连接器便于轻松连接到外部设备
  • 宽电源电压范围:1.71V至5.5V
  • 确保为宽体SOIC封装提供高达5kVRMS的隔离,持续60s

产品详情

MAX14434–MAX14436评估套件(EV套件)设计可靠,用于评估MAX14434–MAX14436四通道单向数字隔离器。提供三种类型的评估板以支持MAX14434–MAX14436系列的不同通道方向配置。所有评估板均支持宽体16引脚SOIC封装类型。评估套件选项参见表1。

该评估套件应采用两种独立的隔离电源供电,标称输出电压范围为1.71V至5.5V。为了在两侧之间没有任何隔离的情况下评估器件的电气参数,也可以使用单电源。

MAX14434FWEVKIT#配有MAX14434FAWE+,但也可用于评估以下数字隔离器:MAX14434BAWE+、MAX14434CAWE+、MAX14434EAWE+。MAX14435FWEVKIT#配有MAX14435FAWE+,但也可用于评估以下数字隔离器:MAX14435RAWE+、MAX14435SAWE+、MAX14435UAWE+和MAX14435VAWE+。

MAX14436WEVKIT#配有MAX14436FAWE+,但也可用于评估以下数字隔离器:MAX14436BAWE+、MAX14436CAWE+、MAX14436EAWE+。



应用

  • 电池管理
  • 工业自动化现场通信
  • 通用隔离应用
  • 隔离型RS-485/RS-422、CAN
  • 医疗系统
reference details image

MAX14436FWEVKIT

MAX14434/MAX14435/MAX14436的评估套件

zoom

MAX14436FWEVKIT

MAX14434/MAX14435/MAX14436的评估套件

MAX14434/MAX14435/MAX14436的评估套件

特性和优点

  • 数据传输速率范围宽(从DC到200Mbps)
  • 四个单向通道,提供3种不同的通道方向配置
  • SMA连接器便于轻松连接到外部设备
  • 宽电源电压范围:1.71V至5.5V
  • 确保为宽体SOIC封装提供高达5kVRMS的隔离,持续60s

产品详情

MAX14434–MAX14436评估套件(EV套件)设计可靠,用于评估MAX14434–MAX14436四通道单向数字隔离器。提供三种类型的评估板以支持MAX14434–MAX14436系列的不同通道方向配置。所有评估板均支持宽体16引脚SOIC封装类型。评估套件选项参见表1。

该评估套件应采用两种独立的隔离电源供电,标称输出电压范围为1.71V至5.5V。为了在两侧之间没有任何隔离的情况下评估器件的电气参数,也可以使用单电源。

MAX14434FWEVKIT#配有MAX14434FAWE+,但也可用于评估以下数字隔离器:MAX14434BAWE+、MAX14434CAWE+、MAX14434EAWE+。MAX14435FWEVKIT#配有MAX14435FAWE+,但也可用于评估以下数字隔离器:MAX14435RAWE+、MAX14435SAWE+、MAX14435UAWE+和MAX14435VAWE+。

MAX14436WEVKIT#配有MAX14436FAWE+,但也可用于评估以下数字隔离器:MAX14436BAWE+、MAX14436CAWE+、MAX14436EAWE+。



应用

  • 电池管理
  • 工业自动化现场通信
  • 通用隔离应用
  • 隔离型RS-485/RS-422、CAN
  • 医疗系统
reference details image

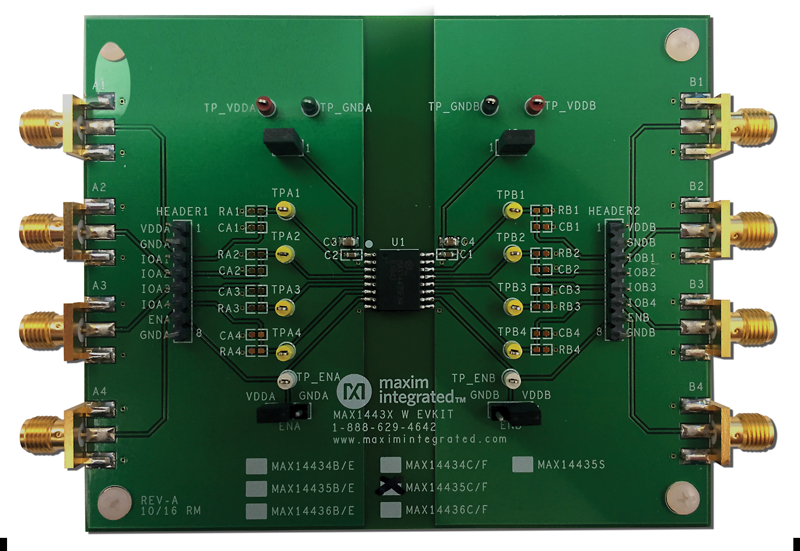

MAX14434FWEVKIT

MAX14434/MAX14435/MAX14436的评估套件

zoom

MAX14434FWEVKIT

MAX14434/MAX14435/MAX14436的评估套件

MAX14434/MAX14435/MAX14436的评估套件

特性和优点

  • 数据传输速率范围宽(从DC到200Mbps)
  • 四个单向通道,提供3种不同的通道方向配置
  • SMA连接器便于轻松连接到外部设备
  • 宽电源电压范围:1.71V至5.5V
  • 确保为宽体SOIC封装提供高达5kVRMS的隔离,持续60s

产品详情

MAX14434–MAX14436评估套件(EV套件)设计可靠,用于评估MAX14434–MAX14436四通道单向数字隔离器。提供三种类型的评估板以支持MAX14434–MAX14436系列的不同通道方向配置。所有评估板均支持宽体16引脚SOIC封装类型。评估套件选项参见表1。

该评估套件应采用两种独立的隔离电源供电,标称输出电压范围为1.71V至5.5V。为了在两侧之间没有任何隔离的情况下评估器件的电气参数,也可以使用单电源。

MAX14434FWEVKIT#配有MAX14434FAWE+,但也可用于评估以下数字隔离器:MAX14434BAWE+、MAX14434CAWE+、MAX14434EAWE+。MAX14435FWEVKIT#配有MAX14435FAWE+,但也可用于评估以下数字隔离器:MAX14435RAWE+、MAX14435SAWE+、MAX14435UAWE+和MAX14435VAWE+。

MAX14436WEVKIT#配有MAX14436FAWE+,但也可用于评估以下数字隔离器:MAX14436BAWE+、MAX14436CAWE+、MAX14436EAWE+。



应用

  • 电池管理
  • 工业自动化现场通信
  • 通用隔离应用
  • 隔离型RS-485/RS-422、CAN
  • 医疗系统
