MAX13488E

半双工RS-485/RS-422收发器,带有自动选向控制

更多 showmore-icon

利用AutoDirection省去隔离控制通道

Info: : 量产 tooltip
Info: : 量产 tooltip

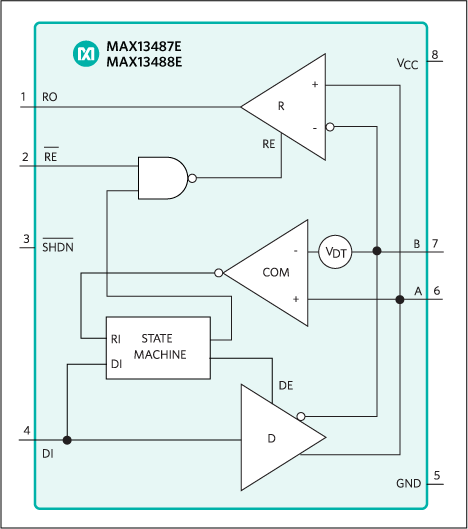

产品详情
产品模型 2
特性
  • +5V工作电压
  • 自动选向控制功能在传输过程中可自动使能驱动器
  • 用于电信设备的热插拔
  • 增强的摆率限制功能有助于实现无差错数据传输(MAX13487E)
  • 高速器件(MAX13488E)允许高达16Mbps的传输速率
  • 为RS-485 I/O引脚提供±15kV人体模型的增强型ESD保护
  • 具有1/4单位负载,允许多达128个收发器挂接在一个总线上
  • 8引脚SO封装
更多细节
show more Icon

MAX13487E/MAX13488E是+5V供电、半双工、具有±15kV ESD保护的RS-485/RS-422兼容收发器,包含一路驱动器和一路接收器。MAX13487E/MAX13488E具有热插拔功能,可以消除上电或热插入时总线上的故障瞬变信号。

MAX13487E/MAX13488E具有Maxim专有的自动选向控制功能。这种结构使其非常适合多种应用,比如:隔离的RS-485端口(这种情况下,驱动器输入用于连接驱动器使能信号,以便驱动差分总线) 。MAX13487E具有低摆率驱动器,能够减小EMI和不恰当的电缆端接所引起的反射,实现高达500kbps的无差错数据传输。MAX13488E驱动器的摆率未被限制,允许高达16Mbps的传输速率。

MAX13487E/MAX13488E具有1/4单位负载接收器输入阻抗,允许多达128个收发器挂接在总线上。这两款器件用于半双工通信。所有驱动器输出提供±15kV人体模型的ESD保护。MAX13487E/MAX13488E提供8引脚SO封装。器件工作于-40°C至+85°C扩展级温度范围。

应用

  • 自动HVAC系统
  • 工业控制
  • 工业电机驱动
  • 隔离型RS-485接口
  • 电表
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX13488EESA+
  • HTML
  • HTML
MAX13488EESA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

ASSEMBLY

MAX13488EESA+

量产

MAX13488EESA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX13488EESA+

量产

MAX13488EESA+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX13487EEVKIT

MAX13487E和MAX13488E评估板

zoom

MAX13487EEVKIT

MAX13487E和MAX13488E评估板

MAX13487E和MAX13488E评估板

特性和优点

  • 演示MAX13487E的自动选向功能
  • 按照2500VRMS隔离设计
  • 1/4 RS-485单位负载
  • 半双工RS-485/RS-422通信速率可达500kbps
  • +5V直流输入
  • 隔离+5V输出
  • 中心抽头全波整流输出
  • 420kHz开关频率
  • 输出电流限制和热关断
  • 低成本、内置FET的H桥设计
  • 还可以评估MAX13488E (替换IC)
  • 完全安装并经过测试

产品详情

MAX13487E评估板(EV kit)是完全安装并经过测试的PCB,板上安装了具有ESD保护和自动选向控制的半双工RS-485/RS-422收发器。评估板采用差分驱动器和接收器。RS-485总线接收器输入阻抗为1/4单位负载,通信速率可达500kbps。评估板可以演示MAX13487E的自动选项和降低驱动器摆率等功能。评估板还可以评估MAX13488E IC,通信速率可达16Mbps。

MAX256 H桥DC/DC转换器为收发器供电,用于MAX13487E RS-485/RS-422电路的隔离侧供电,H桥设计有效降低了输入纹波电流和辐射噪声。隔离型H桥DC-DC转换器工作在420kHz,评估板电路的输入电源可以由+5V直流电源提供。

DC-DC转换电路利用表面贴装变压器提供电气隔离,全波整流器为MAX13487E提供稳定的+5V。MAX1659低压差线性稳压器(LDO)提供稳压输出,电流可达300mA。输出电流限制和热关断确保隔离RS-485/RS-422收发器和电源电路的可靠工作。收发器、电源电路以及PCB按照2500VRMS隔离设计。

应用

  • 自动HVAC系统
  • 工业控制
  • 工业电机驱动
  • 隔离型RS-485接口
  • 电表
