MAX13448E

量产

±80V故障保护、全双工、RS-485收发器

业内首款具有±80V故障保护的全双工RS-485收发器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • RS-485 I/O端口带有±80V故障保护
  • 真正的故障保护接收器
  • DE具有热插拔输入保护
  • RS-485 I/O接口带有±8kV人体模式ESD保护
  • 摆率限制功能有利于实现无误差数据传输
  • 1/8单位负载允许总线上最多挂接256个收发器
  • 共模输入电压范围为-7V至+12V
  • 工作电压范围为+3.0V至+5.5V
  • 采用14引脚SO封装

MAX13448E是具有±80V (以地电压为参考)输入和输出故障保护的全双工RS-485收发器。器件工作电压为+3.0V至+5.5V，具有真正的失效保护，当接收器输入开路或短路时可保证接收器输出为逻辑高电平。当发送器均不工作时，可保证总线上的所有接收器输出为逻辑高电平。

MAX13448E具有摆率限制，以降低EMI和电缆匹配不当产生的反射，能够以高达500kbps (+5V电源)和250kbps (+3.3V电源)的速率实现无差错数据传输。

MAX13448E具有热插拔功能，避免了上电和热插入时总线上的误动作。驱动器和接收器分别具有高电平有效和低电平有效使能控制，可以在外部连接在一起作为方向控制。

MAX13448E具有1/8单位负载接收器输入电阻，总线上可最多挂接256个收发器。驱动器输出带有±8kV人体模式ESD保护。MAX13448E采用14引脚SO封装，工作在-40°C至+85°C扩展级温度范围。

应用

  • HVAC控制系统
  • 工业控制系统
  • 电机驱动控制系统
  • 电表
MAX13448E
±80V故障保护、全双工、RS-485收发器

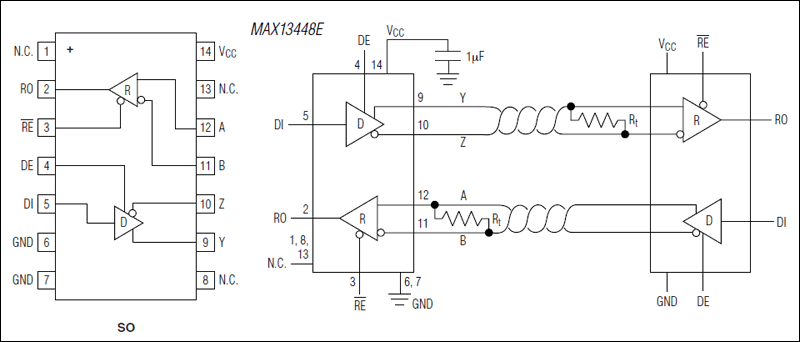

MAX13448E：功能框图
