MAX13431E

RS-485收发器,具有低压逻辑接口

更多 showmore-icon

高度可靠的RS-485收发器接口,具有低电压ASIC和FPGA逻辑接口

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • +3V至+5V宽输入电源电压范围
  • +1.62V (最小值)低电压逻辑接口
  • 关断模式下具有超低电源电流10µA ICC (最大值)、1µA IL (最大值)
  • 热关断保护
  • DE和RE引脚采用热插拔输入结构
  • 1/8单位负载,允许总线上挂接256个收发器
  • 增强的摆率限制功能(MAX13430E/MAX13432E)
  • RS-485 I/O引脚具有扩展的ESD保护功能
    • ±30kV人体模式
    • ±15kV气隙放电,满足IEC 61000-4-2
    • ±10kV接触放电,满足IEC 61000-4-2
  • -40°C至+85°C扩展级工作温度范围
  • 节省空间的TDFN或µMAX封装
更多细节
show more Icon

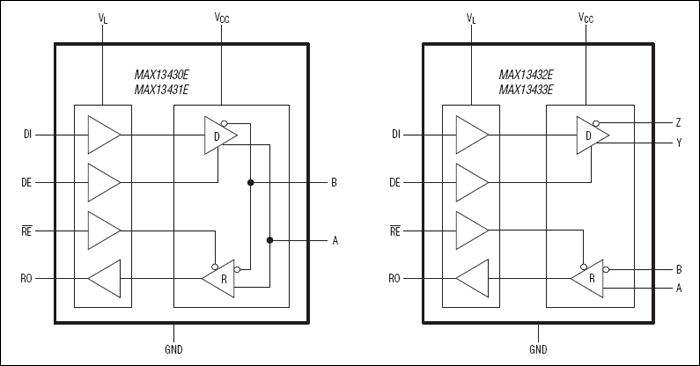

MAX13430E–MAX13433E为全双工和半双工RS-485收发器,具有可调节的低压逻辑接口,能够工作在多电压系统。该特性允许器件直接与低压ASIC/FPGA连接,无需额外元件。MAX13430E–MAX13433E RS-485收发器工作在+3V至+5V VCC电源电压范围内。低电压逻辑接口工作在+1.62V至VCC电源电压范围内。

MAX13430E/MAX13432E具有简单的限摆率驱动器,有助于降低EMI,并降低由于不恰当的终端匹配引起的电缆反射,支持最高500kbps的无差错数据传输。MAX13431E/MAX13433E的驱动器摆率不受限制,可以支持最高16Mbps的传输速率。MAX13430E/MAX13431E专用于半双工通信,MAX13432E/MAX13433E则专用于全双工通信。

MAX13430E/MAX13431E采用10引脚µMAX®或10引脚TDFN封装。MAX13432E/MAX13433E采用14引脚TDFN或14引脚SO封装。

应用

  • HVAC
  • 工业控制系统
  • 电机控制
  • 便携式工业设备
