MAX13345E

3线接口、全速USB收发器，带或不带内部串联电阻

更多 showmore-icon

3线接口、全速(12Mbps) USB收发器，采用小尺寸UCSP封装(1.5mm x 2mm)

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)

PDF

4月 12, 2007 ellipse 中文

MAX13342E-MAX13345E_cn: 3线接口、全速USB收发器，带或不带内部串联电阻 Data Sheet (Rev.0)

(产品技术资料帮助）
打开PDF文件 external-link 828.00K
Documentation 查看所有文档
产品模型 2
特性
  • USB 2.0 (全速、12Mbps)兼容收发器
  • 内部上拉
  • VBUS检测
  • 内部串联电阻(MAX13345E)
  • D+、D-以及VBUS上±15kV (HBM) ESD保护
  • 枚举输入控制D+上拉电阻
  • 支持3线DAT/SE0接口
  • +2.3V至+3.6V接口电压(VL)
  • 无需电源排序
  • 低USB输出阻抗(MAX13342E)
更多细节
show more Icon

USB兼容的收发器MAX13342E/MAX13345E设计为仅需最小的电路板面积和外部元件数量，就可为低压ASIC接口提供USB连接。该系列器件完全兼容USB 2.0规范，可全速(12Mbps)工作。收发器包括内部3.3V稳压器、D+端1.5kΩ内部上拉电阻以及内置±15kV ESD保护电路用于保护USB I/O端口(D+，D-)。MAX13345E还具有内部串联电阻，允许这些器件直接与USB连接器相连。

该系列器件可使用最低+2.3V的逻辑电源电压工作，以确保兼容低压ASIC。低功耗模式可以将电流消耗降低至小于45µA。枚举功能允许器件在插入时从逻辑上与总线断开。

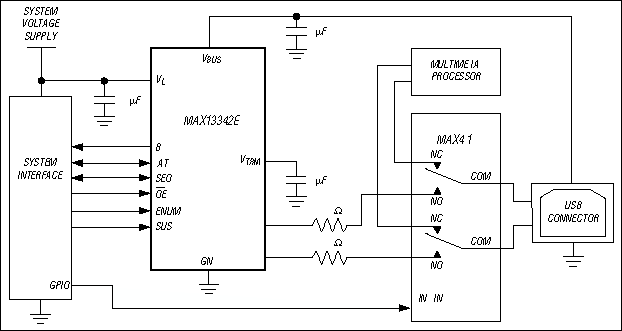

MAX13342E具有可控制的D+/D-端输出阻抗(2Ω最大值)，允许使用外部开关将两个不同的USB设备连接至一个USB连接器。MAX13345E的D+/D-端具有43.5Ω (最大值)内部电阻，可直接与USB连接器相连。

MAX13342E/MAX13345E具有DAT和SE0接口信号。这些收发器提供USB检测功能，监视USB的VBUS是否存在并通过信号指示该状态。

该系列器件工作于扩展的-40°C至+85°C温度范围，提供UCSP™、2.0mm x 1.5mm和14引脚TDFN (3mm x 3mm)封装。

应用

  • 蜂窝电话
  • 数据托架
  • MP3播放器
  • PC外设
  • PDA
