MAX13223E

量产

±70V故障保护、3.0V至5.5V、2Tx/2Rx RS-232收发器

业内首款集成了±70V故障保护的RS-232收发器，无需外部保护

数据手册 (Rev. 3) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • ±70V故障保护
  • +3.0V至+5.5V电源电压
  • 过压限流
  • 发送器输出具有电流保护
  • 自动关断(AutoShutdown)
  • 250kbps (最大值)数据速率
  • 关断模式下电流消耗仅为1µA (典型值)
  • 热关断保护
  • ±8kV IEC 61000-4-2接触放电
  • -40°C至+85°C工作温度范围

MAX13223E为+3.0V至+5.5V供电、符合EIA/TIA-232和V.28标准的通信接口芯片，在RS-232线路接口上带有故障保护功能。这使得发送器输出和接收器输入可承受±70V电压，而不会损坏MAX13223E。

MAX13223E采用Maxim的AutoShutdown™技术，具有1µA的低电源电流。当RS-232电缆断开或接收器处于无效状态时，MAX13223E自动进入低功耗关断模式。当检测到任意一路接收器输入上出现有效转换时器件再次开启。专有的高效双电荷泵架构结合低压差发送器，能够在+3.0V至+5.5V单电源供电时，实现真正的RS-232性能。

MAX13223E具有2个接收器和2个驱动器，能够在一个发送器切换工作并保持RS-232输出电平的前提下，保证250kbps的数据速率。

MAX13223E工作于+3.0V至+5.5V输入电压范围，采用20引脚、6.5mm x 4.4mm、TSSOP封装。MAX13223E工作在-40°C至+85°C温度范围。

应用

  • 基站
  • 工业设备
  • POS终端设备
  • 电信设备
  • 远程信息处理设备
  • 电表
MAX13223E
±70V故障保护、3.0V至5.5V、2Tx/2Rx RS-232收发器

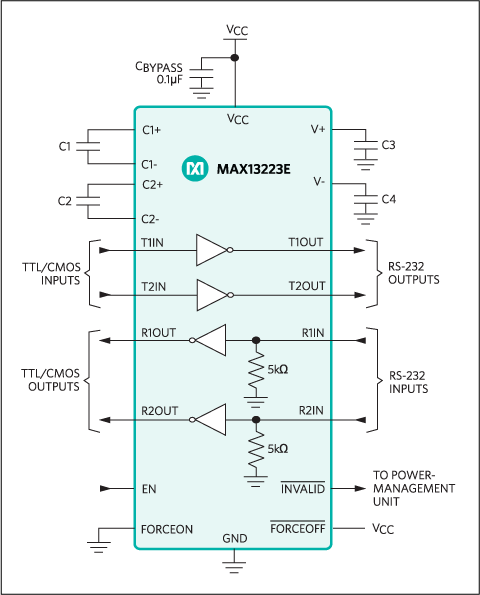

MAX13223E：典型工作电路
