MAX13182E

+5.0V、±15kV ESD保护、半双工/全双工、RS-485收发器,µDFN封装

更多 showmore-icon

MAX13181E-MAX13184E是业内首款采用µDFN封装的全双工收发器,用于空间受限产品

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性

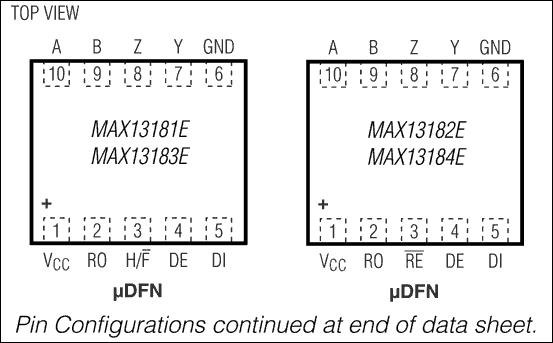

  • 提供纤小的10引脚2mm x 2mm µDFN封装和14引脚SO封装
  • +5.0V供电
  • 增强型ESD保护
    • ±15kV人体模式
    • ±12kV IEC 61000-4-2气隙放电
    • ±6kV IEC 61000-4-2接触放电
  • 摆率限制实现无差错数据传输(MAX13181E/MAX13182E)
  • 2.5µA (典型)低电流关断模式
  • 1/8单位负载允许多达256个收发器挂接在同一总线
更多细节
show more Icon

MAX13181E–MAX13184E是全双工和可选择的半双工/全双工RS-485收发器,具有纤小的2mm x 2mm µDFN封装。这些器件为空间受限的应用而设计,包括增强型ESD保护,可承受±15kV人体模式(HBM)的静电冲击,DE、/RE和H//F输入端集成了上拉/下拉电阻,从而减少外部元件数量。MAX13182E/MAX13184E提供低电流关断模式,用于对功耗敏感的系统。

这些器件的接收器输入阻抗为1/8单位负载,允许多达256个收发器挂接在总线上。MAX13181E/MAX13182E提供限摆率驱动,能够降低由于不适当的端接电缆所造成的EMI和反射。限摆率MAX13181E/MAX13182E能够保证250kbps的无差错传输。MAX13183E/MAX13184E提供全速驱动,数据速率高达16Mbps。MAX13182E/MAX13184配置为全双工模式;MAX13181E/MAX13183E提供引脚可选的半双工或全双工模式。所有驱动器输出和接收器输入端具有增强型ESD保护。

MAX13181E–MAX13184E采用纤小的10引脚、2mm x 2mm µDFN封装,MAX13183E/MAX13184E还提供工业标准的14引脚SO封装。器件工作在-40°C至+85°C扩展级温度范围。

应用

  • 工业控制
  • 仪表
  • 电机驱动控制
  • 安全系统
  • 电信
