MAX13170E

+5V、多协议、3Tx/3Rx、软件可选的时钟收发器

更多 showmore-icon

MAX13172E是与MXL1543B引脚兼容的升级产品

产品详情
特性
  • MAX13170E/MAX13172E/MAX13174E芯片组是MXL1544/MAX3175/MXL1543/MXL1543B芯片组的引脚兼容升级产品
  • 支持RS-232、RS-449、EIA-530、EIA-530A、V.35、V.36和X.21协议
  • 使用MAX13174E实现软件可选的电缆终端匹配
  • 与MAX13172E/MAX13174E一起构成完整的DTE或DCE端口
  • 接收器具有失效保护
  • +5V单电源工作
  • 0.5µA无电缆连接模式
  • 经过TUV鉴定,符合NET1/NET2和TBR1/TBR2标准(审批中)
  • 所有发送器输出和接收器输入与GND之间都具有扩展的ESD保护
    • ±13kV人体模型
    • IEC 61000-4-2中规定的±8kV接触放电
    • IEC 61000-4-2中规定的±5kV气隙放电
更多细节
show more Icon

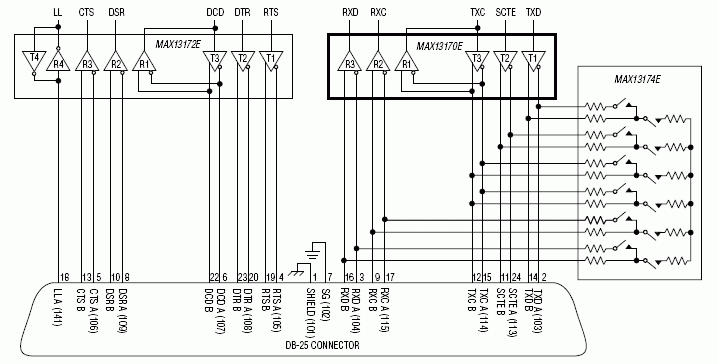

MAX13170E是工作在+5V单电源的3路驱动器/3路接收器多协议收发器。MAX13170E与MAX13172E和MAX13174E一起组成了完整的、软件可选的数据终端装置(DTE)或数据通信设备(DCE)接口,支持V.28 (RS-232)、V.10/V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21)和V.35协议。MAX13170E收发器可以传输高速时钟和数据信号,而MAX13172E用于传输控制信号。MAX13170E可以由MAX13174E软件可选的电阻匹配网络或由分立元件构成的匹配网络实现终端匹配。

MAX13170E内部电荷泵和专有的低压差发送器输出级在+5V单电源供电时能够实现与V.11、V.28和V.35兼容的逻辑电平。MAX13170E具有无电缆连接模式,可使电源电流下降至0.5µA,并禁用所有发送器和接收器输出(高阻)。短路限流和热关断电路可避免接收器和发送器输出功耗过大。MAX13170E在所有发送器输出和接收器输入上具有扩展的ESD保护。

The MAX13170E采用5.3mm x 10.2mm、28引脚SSOP封装,工作于0°C至+70°C商业级温度范围。

应用

  • CSU和DSU
  • 数据网络
  • 数据路由器
  • PCI卡
  • 电信设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

MAX13172EEVKIT

MAX13170E、MAX13172E和MAX13174E评估板

zoom

MAX13172EEVKIT

MAX13170E、MAX13172E和MAX13174E评估板

MAX13170E、MAX13172E和MAX13174E评估板

特性和优点

  • 支持可编程收发器
    • V.28 (RS-232)
    • V.11 (RS-449/V.36、EIA-530、EIA-530A和X.21)
    • V.35
  • 真正的失效保护接收器输入
  • 可编程电缆端接(MAX13174E)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX13170E/MAX13172E/MAX13174E评估板(EV kit)组合了MAX13170E多协议时钟/数据收发器、MAX13172E控制收发器和MAX13174E电缆端接器。该芯片组构成完整的软件可编程多协议数据终端设备(DTE)或数据通信设备(DCE)接口,支持V.28 (RS-232)、V.11 (RS-449/V.36、EIA-530、EIA-530A和X.21)和V.35协议。内部电荷泵使评估板能够工作在5V单电源。

评估板设计充分利用了芯片组顺畅的引脚排列。评估板包括1个40引脚连接头(逻辑信号)、1个DB25连接器(协议信号)、3个SMA连接器(高速逻辑信号)和示波器探头连接器,用于测量高速数据信号(逻辑和协议信号)。

应用

  • CSU和DSU
  • 数据网络
  • 数据路由器
  • PCI卡
  • 电信设备

MAX13170EEVKIT

MAX13170E、MAX13172E和MAX13174E评估板

zoom

MAX13170EEVKIT

MAX13170E、MAX13172E和MAX13174E评估板

MAX13170E、MAX13172E和MAX13174E评估板

特性和优点

  • 支持可编程收发器
    • V.28 (RS-232)
    • V.11 (RS-449/V.36、EIA-530、EIA-530A和X.21)
    • V.35
  • 真正的失效保护接收器输入
  • 可编程电缆端接(MAX13174E)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX13170E/MAX13172E/MAX13174E评估板(EV kit)组合了MAX13170E多协议时钟/数据收发器、MAX13172E控制收发器和MAX13174E电缆端接器。该芯片组构成完整的软件可编程多协议数据终端设备(DTE)或数据通信设备(DCE)接口,支持V.28 (RS-232)、V.11 (RS-449/V.36、EIA-530、EIA-530A和X.21)和V.35协议。内部电荷泵使评估板能够工作在5V单电源。

评估板设计充分利用了芯片组顺畅的引脚排列。评估板包括1个40引脚连接头(逻辑信号)、1个DB25连接器(协议信号)、3个SMA连接器(高速逻辑信号)和示波器探头连接器,用于测量高速数据信号(逻辑和协议信号)。

应用

  • CSU和DSU
  • 数据网络
  • 数据路由器
  • PCI卡
  • 电信设备

MAX13174EEVKIT

MAX13170E、MAX13172E和MAX13174E评估板

zoom

MAX13174EEVKIT

MAX13170E、MAX13172E和MAX13174E评估板

MAX13170E、MAX13172E和MAX13174E评估板

特性和优点

  • 支持可编程收发器
    • V.28 (RS-232)
    • V.11 (RS-449/V.36、EIA-530、EIA-530A和X.21)
    • V.35
  • 真正的失效保护接收器输入
  • 可编程电缆端接(MAX13174E)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX13170E/MAX13172E/MAX13174E评估板(EV kit)组合了MAX13170E多协议时钟/数据收发器、MAX13172E控制收发器和MAX13174E电缆端接器。该芯片组构成完整的软件可编程多协议数据终端设备(DTE)或数据通信设备(DCE)接口,支持V.28 (RS-232)、V.11 (RS-449/V.36、EIA-530、EIA-530A和X.21)和V.35协议。内部电荷泵使评估板能够工作在5V单电源。

评估板设计充分利用了芯片组顺畅的引脚排列。评估板包括1个40引脚连接头(逻辑信号)、1个DB25连接器(协议信号)、3个SMA连接器(高速逻辑信号)和示波器探头连接器,用于测量高速数据信号(逻辑和协议信号)。

应用

  • CSU和DSU
  • 数据网络
  • 数据路由器
  • PCI卡
  • 电信设备
