MAX1270

多量程、+5V、8通道、串行12位ADC

更多 showmore-icon

12位、8通道串行ADC,输入端具有±17V故障保护

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 12位分辨率,1/2LSB线性度
  • +5V单电源供电
  • SPI/QSPI和MICROWIRE兼容型3线接口
  • 四个软件可选的输入范围
    • MAX1270:0至+10V、0至+5V、±10V、±5V
    • MAX1271:0至VREF、0至VREF/2、±VREF、±VREF/2
  • 八个模拟输入通道
  • 110ksps采样速率
  • 可承受±16.5V过压的输入多路复用器
  • 内部4.096V或外部基准电压源
  • 两种关断模式
  • 内部或外部时钟
  • 24引脚窄体DIP或28引脚SSOP封装
更多细节
show more Icon

MAX1270/MAX1271是多量程、12位数据采集系统(DAS),仅需要一个+5V单电源供电,但在其模拟输入端接受可能跨越电源轨以上和地电压以下的信号。这些系统提供八个可通过软件独立编程为各种范围的模拟输入通道:MAX1270为±10V、±5V、0至+10V、0至+5V;MAX1271为±VREF、±VREF/2、0至VREF、0至VREF/2。这种范围切换将有效动态范围增加到14位,并支持灵活地将4–20mA、±12V和±15V供电传感器直接连接到单个+5V系统。此外,这些转换器还提供±16.5V的故障保护;任何通道上发生故障都不会影响选定通道的转换结果。其他特性包括5MHz带宽采样/保持、软件可选的内部/外部时钟、110ksps吞吐速率以及内部4.096V或外部基准电压源工作模式。

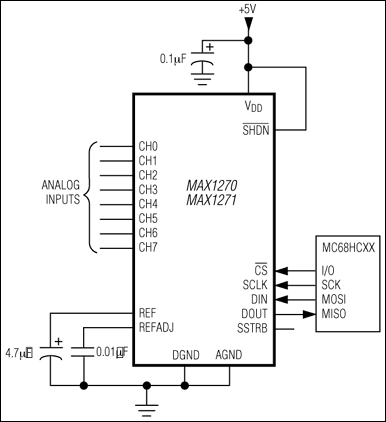

MAX1270/MAX1271串行接口直接连接到SPI/QSPI和MICROWIRE器件,无需外部逻辑。

提供一个硬件关断输入(反SHDN)和两种软件可编程关断模式,即待机(STBYPD)或完全关断(FULLPD),以在两次转换之间实现低电流关断。在待机模式下,基准电压缓冲器保持有效,从而消除了启动延迟。

MAX1270/MAX1271采用24引脚窄体DIP封装或节省空间的28引脚SSOP封装。



应用

  • 自动测试
  • 电池供电仪表
  • 数据采集系统
  • 工业控制系统
  • 医疗仪器
  • 机器人
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1270ACAI+
  • HTML
  • HTML
MAX1270ACAI+T
  • HTML
  • HTML
MAX1270ACNG+
  • HTML
  • HTML
MAX1270AEAI+
  • HTML
  • HTML
MAX1270AEAI+T
  • HTML
  • HTML
MAX1270AEAI/GG8
  • HTML
  • HTML
MAX1270AENG+
  • HTML
  • HTML
MAX1270BCAI+
  • HTML
  • HTML
MAX1270BCAI+T
  • HTML
  • HTML
MAX1270BCNG+
  • HTML
  • HTML
MAX1270BEAI+
  • HTML
  • HTML
MAX1270BEAI+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 28, 2023

- 2361H

WAFER FAB

MAX1270ACAI+

量产

MAX1270ACAI+T

量产

MAX1270ACNG+

量产

MAX1270AEAI+

量产

MAX1270AEAI+T

量产

MAX1270AENG+

量产

MAX1270BCAI+

量产

MAX1270BCAI+T

量产

MAX1270BCNG+

量产

MAX1270BEAI+

量产

MAX1270BEAI+T

量产

5月 21, 2018

- 1752

ASSEMBLY

MAX1270ACNG+

量产

MAX1270AENG+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 28, 2023

- 2361H

arrow down

WAFER FAB

MAX1270ACAI+

量产

MAX1270ACAI+T

量产

MAX1270ACNG+

量产

MAX1270AEAI+

量产

MAX1270AEAI+T

量产

MAX1270AENG+

量产

MAX1270BCAI+

量产

MAX1270BCAI+T

量产

MAX1270BCNG+

量产

MAX1270BEAI+

量产

MAX1270BEAI+T

量产

5月 21, 2018

- 1752

arrow down

ASSEMBLY

MAX1270ACNG+

量产

MAX1270AENG+

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 3

MAX1270EVC16

MAX1270、MAX1271、MAX127和MAX128评估板/评估系统

zoom

MAX1270EVC16

MAX1270、MAX1271、MAX127和MAX128评估板/评估系统

MAX1270、MAX1271、MAX127和MAX128评估板/评估系统

特性和优点

  • 成熟可靠的印刷电路板布局
  • 采样速率高达12ksps的完整评估系统
  • 板载方便的测试点
  • 具有FFT功能的数据记录软件
  • 装配完成且经过测试

产品详情

MAX1270评估系统(EV系统)是一个完整的8通道数据采集系统,由MAX1270评估套件(EV套件)和Maxim 68HC16MODULE-DIP微控制器(µC)模块组成。它可用于评估多量程、8通道、12位数据采集系统MAX1270/MAX1271。Windows® 3.1/Windows 95软件提供了一个方便的用户界面来测试MAX1270的功能。

要使用个人计算机对MAX1270或MAX1271进行综合评估,请订购完整的评估系统(MAX1270EVC16)。如果µC模块(68HC16MODULE-DIP)已随另一个Maxim评估系统一起购买,或者在其他基于µC的系统中作定制用途,请订购评估套件(MAX1270EVKIT)。

MAX1270评估套件也可用于评估MAX127和MAX128。



应用

  • 自动测试设备(ATE)
  • 电池供电应用
  • 数据采集
  • 工业控制系统
  • 医疗仪器
  • 机器人

MAX1270EVSYS

MAX1270、MAX1271、MAX127和MAX128评估板/评估系统

zoom

MAX1270EVSYS

MAX1270、MAX1271、MAX127和MAX128评估板/评估系统

MAX1270、MAX1271、MAX127和MAX128评估板/评估系统

特性和优点

  • 成熟可靠的印刷电路板布局
  • 采样速率高达12ksps的完整评估系统
  • 板载方便的测试点
  • 具有FFT功能的数据记录软件
  • 装配完成且经过测试

产品详情

MAX1270评估系统(EV系统)是一个完整的8通道数据采集系统,由MAX1270评估套件(EV套件)和Maxim 68HC16MODULE-DIP微控制器(µC)模块组成。它可用于评估多量程、8通道、12位数据采集系统MAX1270/MAX1271。Windows® 3.1/Windows 95软件提供了一个方便的用户界面来测试MAX1270的功能。

要使用个人计算机对MAX1270或MAX1271进行综合评估,请订购完整的评估系统(MAX1270EVC16)。如果µC模块(68HC16MODULE-DIP)已随另一个Maxim评估系统一起购买,或者在其他基于µC的系统中作定制用途,请订购评估套件(MAX1270EVKIT)。

MAX1270评估套件也可用于评估MAX127和MAX128。



应用

  • 自动测试设备(ATE)
  • 电池供电应用
  • 数据采集
  • 工业控制系统
  • 医疗仪器
  • 机器人

MAX1270EVKIT

MAX1270、MAX1271、MAX127和MAX128评估板/评估系统

zoom

MAX1270EVKIT

MAX1270、MAX1271、MAX127和MAX128评估板/评估系统

MAX1270、MAX1271、MAX127和MAX128评估板/评估系统

特性和优点

  • 成熟可靠的印刷电路板布局
  • 采样速率高达12ksps的完整评估系统
  • 板载方便的测试点
  • 具有FFT功能的数据记录软件
  • 装配完成且经过测试

产品详情

MAX1270评估系统(EV系统)是一个完整的8通道数据采集系统,由MAX1270评估套件(EV套件)和Maxim 68HC16MODULE-DIP微控制器(µC)模块组成。它可用于评估多量程、8通道、12位数据采集系统MAX1270/MAX1271。Windows® 3.1/Windows 95软件提供了一个方便的用户界面来测试MAX1270的功能。

要使用个人计算机对MAX1270或MAX1271进行综合评估,请订购完整的评估系统(MAX1270EVC16)。如果µC模块(68HC16MODULE-DIP)已随另一个Maxim评估系统一起购买,或者在其他基于µC的系统中作定制用途,请订购评估套件(MAX1270EVKIT)。

MAX1270评估套件也可用于评估MAX127和MAX128。



应用

  • 自动测试设备(ATE)
  • 电池供电应用
  • 数据采集
  • 工业控制系统
  • 医疗仪器
  • 机器人
