概览
优势和特点
- 12位分辨率,1/2 LSB线性度
- +5V单电源供电
- 软件可选输入范围:
- ±10V、±5V、0V至+10V、0V至+5V (MAX196)
- ±VREF, ±VREF/2, 0V 至 +VREF, 0V 至 +VREF/2 (MAX198)
- 内部4.096V或外部基准电压源
- 故障保护输入多路复用器
- 6个模拟输入通道
- 6µs转换时间,100ksps采样速率
- 内部或外部采集控制
- 两种关断模式
- 内部或外部时钟
产品详情

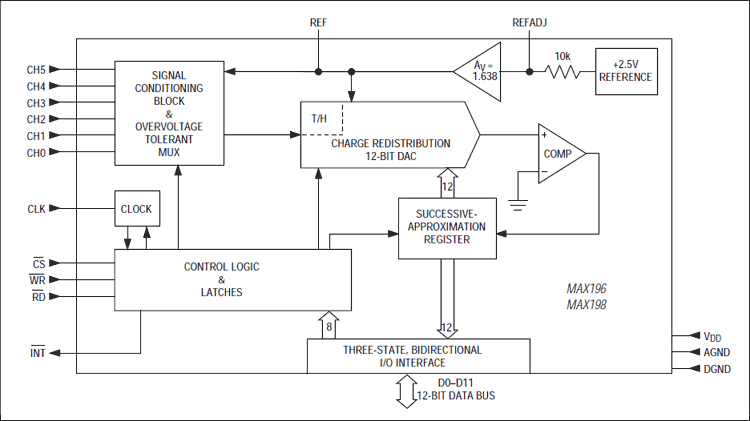

MAX196/MAX198多量程、12位数据采集系统(DAS)仅需要一个+5V单电源供电即可将输入端的模拟信号转换为高达±10V (MAX196)和±4V (MAX198)。这些系统提供六个可通过软件独立编程为各种范围的模拟输入通道:MAX196为±10V、±5V、0V至+10V以及0V至+5V;MAX198为 ±VREF、 ±VREF/2 至 +VREF以及0V至 +VREF/2。这种范围切换将有效动态范围增加到14位,并支持灵活地将±12V、±15V和4mA至20mA供电传感器连接到单个+5V系统。此外,这些转换器还提供±16.5V的故障保护;任何通道上发生故障都不会影响选定通道的转换结果。其他特性包括5MHz带宽采样/保持、100ksps吞吐速率、软件可选内部/外部时钟、内部/外部采集控制、12位并行接口和内部4.096V或外部基准电压源。
两种可编程关断模式(STBYPD、FULLPD)在两次转换之间提供低电流关断。在STBYPD模式下,基准电压缓冲器保持有效,从而消除了启动延迟。
MAX196/MAX198采用标准微处理器(µP)接口。三态数据I/O端口配置为使用16位数据总线工作,数据访问和总线释放时序规范与常用的µP兼容。所有逻辑输入和输出均兼容TTL/CMOS。
这些器件采用28引脚DIP、宽体SO、SSOP(面积比宽体SO小55%)和陶瓷SB封装。对于8+4总线接口,请参见MAX197和MAX199数据手册。提供评估套件(MAX196EVKIT-DIP)。
应用
- 自动测试设备(ATE)
- 数据采集
- 工业控制系统
- 医疗仪器
- 机器人
- 电信
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
