MAX197

多量程(±10V, ±5V, +10V, +5V)、单+5V、12位数DAS,8+4总线接口

更多 showmore-icon

±17V故障保护ADC,可通过软件选择输入量程

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 15
特性
  • 12位分辨率,1/2LSB线性度
  • +5V单电源供电
  • 软件可选输入范围:±10V、±5V、0V至10V、0V至5V
  • 故障保护输入多路复用器(±16.5V)
  • 8个模拟输入通道
  • 6µs转换时间,100ksps采样速率
  • 内部或外部采集控制
  • 内部4.096V或外部基准电压源
  • 两种关断模式
  • 内部或外部时钟
更多细节
show more Icon

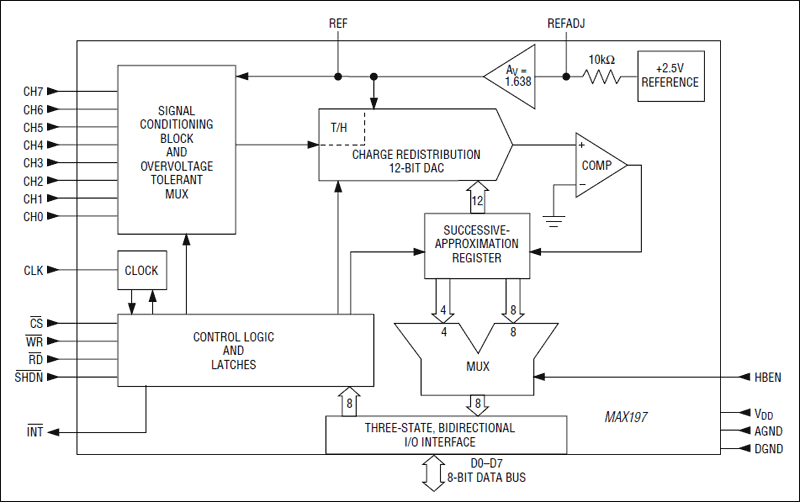

MAX197多量程、12位数据采集系统(DAS)仅需要一个+5V单电源供电,但在其模拟输入端接受可能跨越电源轨以上和地电压以下的信号。该系统提供8个可通过软件独立编程为各种范围的模拟输入通道:±10V、±5V、0V至+10V或0V至+5V。这可将有效动态范围增加到14位,并支持用户灵活地将4mA至20mA、±12V和±15V供电传感器连接到单个+5V系统。此外,该转换器可承受±16.5V的过压;任何通道上发生故障都会影响选定通道的转换结果。其他特性包括5MHz带宽采样/保持、100ksps吞吐速率、软件可选内部或外部时钟和采集、8+4并行接口以及内部4.096V或外部基准电压源。

提供一个硬件低电平有效SHDN引脚和两种可编程关断模式(STBYPD、FULLPD),以在两次转换之间实现低电流关断。在STBYPD模式下,基准电压缓冲器保持有效,从而消除了启动延迟。

MAX197采用标准微处理器(µP)接口。三态数据I/O端口配置为使用8位数据总线工作,数据访问和总线释放时序规范与常用的µP兼容。所有逻辑输入和输出均兼容TTL/CMOS。

MAX197采用28引脚DIP、宽体SO、SSOP和陶瓷SB封装。

对于不同的范围组合(±4V、±2V、0V至4V、0V至2V),请参考MAX199数据手册。对于12位总线接口,请参考MAX196和MAX198数据手册。

应用

  • 自动测试设备(ATE)
  • 数据采集
  • 工业控制系统
  • 医疗仪器
  • 机器人
  • 电信
产品模型 15

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX197ACAI+
  • HTML
  • HTML
MAX197ACAI+T
  • HTML
  • HTML
MAX197ACWI+
  • HTML
  • HTML
MAX197ACWI+T
  • HTML
  • HTML
MAX197AEAI+
  • HTML
  • HTML
MAX197AEWI+
  • HTML
  • HTML
MAX197AEWI+T
  • HTML
  • HTML
MAX197BCAI+
  • HTML
  • HTML
MAX197BCAI+T
  • HTML
  • HTML
MAX197BCWI+
  • HTML
  • HTML
MAX197BCWI+T
  • HTML
  • HTML
MAX197BEAI+
  • HTML
  • HTML
MAX197BEAI+T
  • HTML
  • HTML
MAX197BEWI+
  • HTML
  • HTML
MAX197BEWI+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 28, 2023

- 2361H

WAFER FAB

MAX197ACAI+

量产

MAX197ACAI+T

量产

MAX197ACWI+

量产

MAX197ACWI+T

量产

MAX197AEAI+

量产

MAX197AEWI+

量产

MAX197AEWI+T

量产

MAX197BCAI+

量产

MAX197BCAI+T

量产

MAX197BCWI+

量产

MAX197BCWI+T

量产

MAX197BEAI+

量产

MAX197BEAI+T

量产

MAX197BEWI+

量产

MAX197BEWI+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 28, 2023

- 2361H

arrow down

WAFER FAB

MAX197ACAI+

量产

MAX197ACAI+T

量产

MAX197ACWI+

量产

MAX197ACWI+T

量产

MAX197AEAI+

量产

MAX197AEWI+

量产

MAX197AEWI+T

量产

MAX197BCAI+

量产

MAX197BCAI+T

量产

MAX197BCWI+

量产

MAX197BCWI+T

量产

MAX197BEAI+

量产

MAX197BEAI+T

量产

MAX197BEWI+

量产

MAX197BEWI+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

MAX197EVKIT

MAX197和MAX199评估板

zoom

MAX197EVKIT

MAX197和MAX199评估板

MAX197和MAX199评估板

特性和优点

  • 成熟可靠的印刷电路板布局
  • 完整的评估系统
  • 板载方便的测试点
  • 数据记录软件
  • 提供源代码
  • 装配完成且经过测试
  • 用户选择的微控制器模块80C32或68HC16

产品详情

MAX197评估系统(EV系统)是一个完整的、低成本、8通道数据采集系统,由MAX197评估套件(EV套件)和Maxim 80C32或68HC16微控制器(µC)模块组成。IBM® PC兼容软件提供了一个方便的用户界面来演示MAX197的许多特性。提供源代码。

MAX197评估套件需要+5V单电源,并包括采用±15V电源供电的可选输入缓冲放大器。

MAX197评估套件和评估系统可用于评估MAX197和MAX199。要评估MAX199,请随MAX197评估套件一起订购MAX199的样片。



应用

  • 自动测试设备(ATE)
  • 数据采集
  • 工业控制系统
  • 医疗仪器
  • 机器人
  • 电信
