MAX1261
量产250ksps、+3V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口
- 产品模型
- 3
产品详情
- 12位精度，±0.5 LSB的线性度
- +3V单电源供电
- 用户可调的逻辑电平(+1.8V至+3.6V)
- 内部+2.5V基准
- 软件设置的模拟输入复用器
- 8通道单端输入/
- 4通道伪差分输入(MAX1261)
- 4通道单端输入/
- 2通道伪差分输入(MAX1263)
- 软件设置的单极性/双极性输入
- 低功耗
- 1.9mA (250ksps)
- 1.0mA (100ksps)
- 400µA (10ksps)
- 2µA (关断)
- 内部3MHz全功率宽带采样/保持器
- 单字节宽度的并行(8 + 4)接口
- 小尺寸封装
- 28引脚QSOP封装(MAX1261)
- 24引脚QSOP封装(MAX1263)

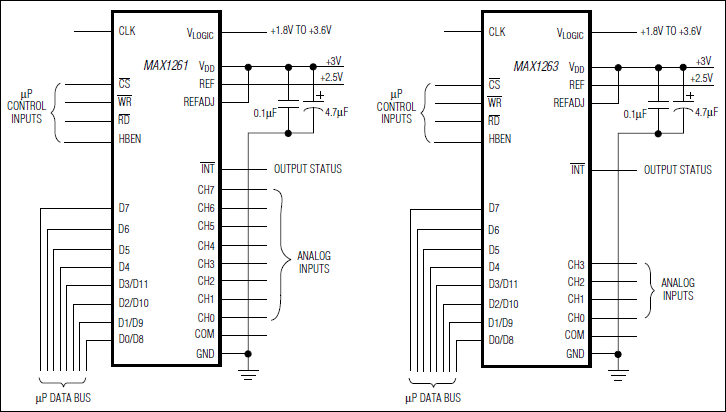

MAX1261/MAX1263是一款低功耗、12位模数转换器(ADC)，采用逐次逼近型ADC结构，具有自动关断、快速唤醒(2µs)、片上时钟、+2.5V内部基准和高速单字节宽度的并行接口。它们工作于+3V单模拟电源，并且具有一个VLOGIC引脚，允许芯片直接和+1.8V至+5.5V的数字电源接口。
在最大采样速度250ksps下，芯片功耗仅为5.7mW (VDD = VLOGIC)。两种软件可选择的关断模式允许在两次数据转换之间关闭MAX1261/MAX1263，通过访问并口可将其返回至正常工作状态。转换之间的关断模式能在更小的采样速率下将电源电流减小至10µA以下。
这两款芯片都提供软件可配置的模拟输入，用于选择单极性/双极性和单端/伪差分工作模式。在单端模式下，MAX1261有8个输入通道，而MAX1263有4个输入通道(在伪差分模式下，分别有4个和2个输入通道。)
出色的动态特性和低功耗特性结合其易使用性和小尺寸封装，使得这些转换器成为电池供电、数据采集系统及其它对功耗、尺寸要求苛刻的电路的理想选择。
MAX1261采用28引脚QSOP封装，而MAX1263采用24引脚QSOP封装。如需引脚兼容的+5V、12位产品，请参阅MAX1262/MAX1264的数据资料。
应用
- 数据采集系统
- 数据记录
- 能量管理
- 工业控制系统
- 病人监护
- 触摸屏
