MAX1267
量产265ksps、+3V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口
- 产品模型
- 2
产品详情
- 12位精度，±0.5 LSB的线性度
- +3V单电源供电
- 内部+2.5V基准
- 软件可设置的模拟输入复用器
- 6通道单端输入/3通道伪差分输入(MAX1265)
- 2通道单端输入/1通道伪差分输入(MAX1267)
- 软件设置的单极性/双极性输入
- 低电流
- 1.9mA (265ksps)
- 1.0mA (100ksps)
- 400µA (10ksps)
- 2µA (关断)
- 内部3MHz全功率宽带采样/保持
- 12位并行接口
- 小尺寸封装
- 28引脚QSOP封装(MAX1265)
- 24引脚QSOP封装(MAX1267)

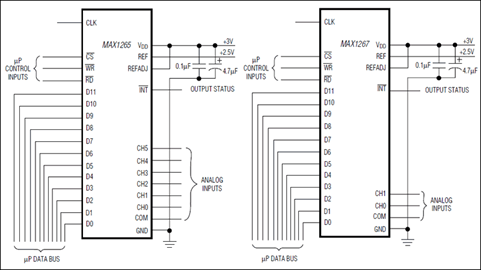

MAX1265/MAX1267是一款低功耗、12位模数转换器(ADC)，采用逐次逼近型ADC结构，具有自动关闭、快速唤醒(2µs)、片上时钟、+2.5V内部基准和高速12位并行接口。它们工作于+2.7V至+3.6V单模拟电源。
在最大采样速度265ksps下，芯片功耗仅为5.4mW。两种软件可选择的关断模式允许在两次转换之间关闭MAX1265/MAX1267，通过访问并行接口可将其返回至正常工作状态。转换之间的关断模式能够在更小的采样速率下将电源电流减小至10µA以下。
这两款芯片都提供软件可配置的模拟输入，用于选择单极性/双极性和单端/伪差分工作模式。在单端模式下，MAX1265有6个输入通道，而MAX1267有2个输入通道(在伪差分模式下，分别有3个和1个输入通道)。
出色的动态特性和低功耗特性结合其易使用性和小尺寸封装，使得这些转换器成为电池供电、数据采集系统以及其它对功耗、尺寸要求苛刻的电路的理想选择。MAX1265采用28引脚QSOP封装，而MAX1267采用24引脚QSOP封装。如需引脚兼容的+5V、12位产品，请参阅MAX1266/MAX1268的数据资料。
应用
- 数据采集系统
- 数据记录
- 能量管理
- 工业控制系统
- 病人监护
- 触摸屏
