MAX1295

量产

265ksps、+3V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口

尺寸最小的低功耗、并行输出、12位ADC

数据手册 (Rev. 3)

产品选型表

产品模型: 5

Viewing:

产品详情

12位分辨率，±0.5 LSB线性度
+3V单电源供电
+2.5V内部基准电压源
软件可配置的模拟输入多路复用器
- 6通道单端/3通道伪差分(MAX1295)
- 2通道单端/1通道伪差分(MAX1297)
软件可配置的单极/双极模拟输入
低电流
- 1.9mA (265ksps)
- 1.0mA (100ksps)
- 400µA (10ksps)
- 2µA（关断）
内部3MHz全功率带宽采样/保持
并行12位接口
小尺寸

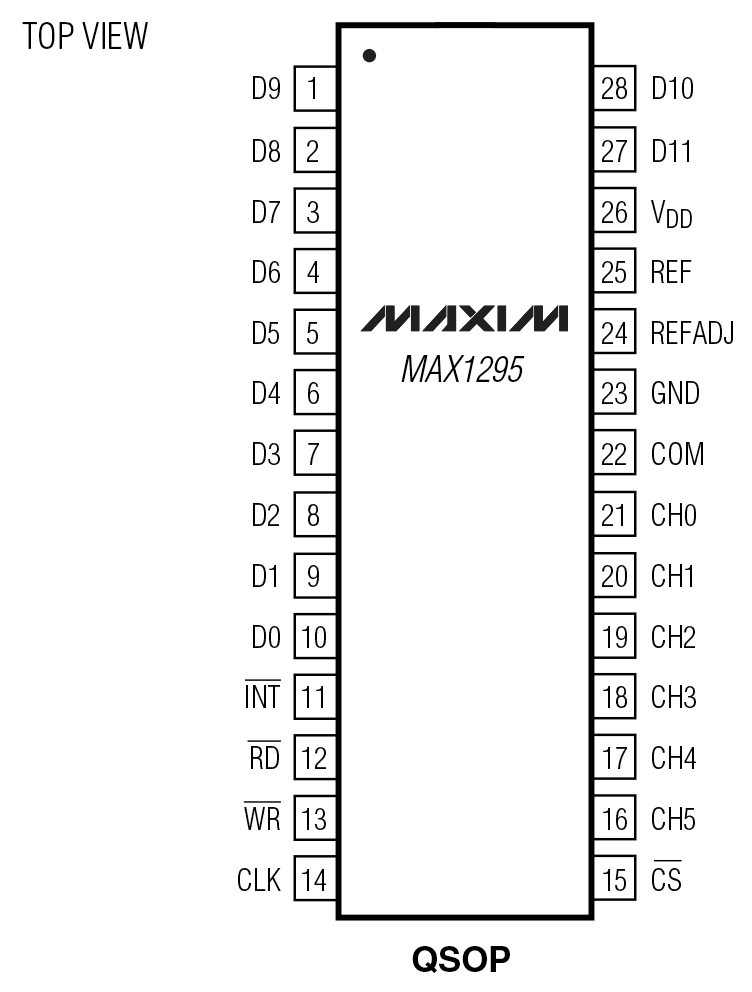

- 28引脚QSOP (MAX1295)
- 24引脚QSOP (MAX1297)

参考资料

数据手册 2

MAX1295-MAX1297: 265ksps, +3V, 6-/2-Channel, 12-Bit ADCs with +2.5V Reference and Parallel Interface Data Sheet (Rev.3) 04/01/2003

2101: 265ksps、+3V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口 Data Sheet 01/01/1900

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX1295AEEI+	28-QSOP-150_MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX1295BCEI+	28-QSOP-150_MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX1295BCEI+T	28-QSOP-150_MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX1295BEEI+	28-QSOP-150_MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX1295BEEI+T	28-QSOP-150_MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 24, 2019 - 1746N ASSEMBLY
		pcn_1746n
MAX1295AEEI+	量产
MAX1295BCEI+	量产
MAX1295BCEI+T	量产
MAX1295BEEI+	量产
MAX1295BEEI+T	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
产品 1
MAX1268	最后购买期限	420ksps、+5V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口
多路复用模数转换器 8
MAX1294	最后购买期限	420ksps、+5V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口
MAX1296	量产	420ksps、+5V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口
MAX1291	量产	250ksps、+3V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口

MAX1293	量产	250ksps、+3V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口
MAX196	量产	6通道、多量程、5V、12位DAS，带有12位总线接口和故障保护
MAX1264	量产	450ksps、+5V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口
MAX1292	量产	400ksps、+5V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口
MAX1267	量产	265ksps、+3V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口
