MAX1290

400ksps、+5V、8/4通道、12位ADC,具有+2.5V基准电压源和并行接口

更多 showmore-icon

超小型、低功耗并行输出12位ADC

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 7
特性
  • 12位分辨率,±0.5 LSB线性度
  • +5V单电源供电
  • 用户可调逻辑电平(+2.7V至+5.5V)
  • +2.5V内部基准电压源
  • 软件可配置的模拟输入多路复用器
    • 8通道单端/4通道伪差分(MAX1290)
    • 4通道单端/2通道伪差分(MAX1292)
  • 软件可配置的单极/双极模拟输入
  • 低电流:
    • 2.5mA (400ksps)
    • 1.0mA (100ksps)
    • 400µA (10ksps)
    • 2µA(关断)
  • 内部6MHz全功率带宽采样/保持
  • 字节宽并行(8 + 4)接口
  • 小尺寸:
    • 28引脚QSOP (MAX1290)
    • 24引脚QSOP (MAX1292)
更多细节
show more Icon

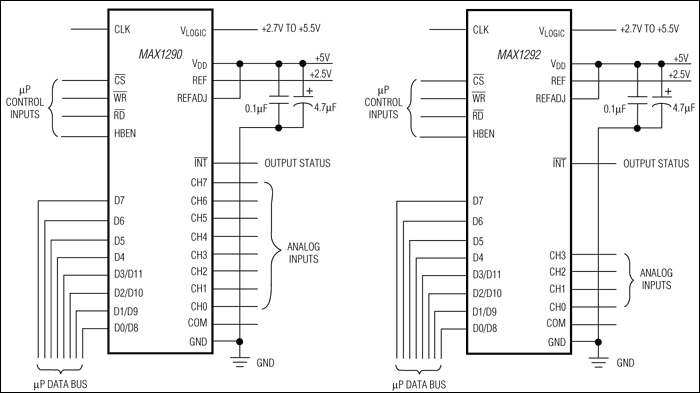

MAX1290/MAX1292低功耗、12位模数转换器(ADC)是一款逐次逼近型ADC,具有自动关断、快速唤醒(2µs)功能,提供片内时钟、+2.5V内部基准电压源,以及一个高速、字节宽并行接口。这些器件采用+5V模拟单电源供电,并通过一个VLOGIC引脚直接与+2.7V至+5.5V数字电源进行接口。

在400ksps的最大采样数率下功耗仅为10mW (VDD = VLOGIC)。MAX1290/MAX1292具有两种软件可选的关断模式,因此可在两次转换之间关断;访问并行接口即可使其恢复正常工作。通过在两次转换之间关断,可以在采样速率降低的情况下将电源电流降至10µA以下。

两款器件均提供软件可配置的模拟输入,用于单极性/双极性和单端/伪差分工作模式。在单端模式下,MAX1290具有8个输入通道,MAX1292具有4个输入通道(伪差分模式下分别为4个和2个输入通道)。

这些转换器不仅具有出色的动态性能和低功耗,而且简单易用并采用小封装尺寸,非常适合电池供电数据采集应用,或其他对功耗和空间要求苛刻的电路。

当低电平有效CS变为高电平时,MAX1290/MAX1292使低电平有效INT处于三态。如果不需要使低电平有效INT处于三态,请参考MAX1262/MAX1264。

MAX1290采用28引脚QSOP封装,而MAX1292采用24引脚QSOP封装。关于引脚兼容的+3V、12位版本,请参考MAX1291/MAX1293数据手册。



应用

  • 数据采集系统
  • 数据记录
  • 电能管理
  • 工业控制系统
  • 病人监护
  • 触摸屏
