概览

优势和特点

  • 8通道单端或4通道差分输入
  • 单电源供电
    • +2.7V至+3.6V (MAX146)
    • +2.7V至+5.25V (MAX147)
  • 内部2.5V基准电压源(MAX146)
  • 低功耗
    • 1.2mA(133ksps,3V电源)
    • 54µA(1ksps,3V电源)
    • 1µA(关断模式)
  • SPI/QSPI/MICROWIRE/TMS320兼容型4线串行接口
  • 软件可配置的单极性或双极性输入
  • 20引脚DIP/SSOP封装

产品详情

MAX146/MAX147 12位数据采集系统集成了8通道多路复用器、高带宽采样/保持功能和串行接口,提供高转换速度和低功耗。MAX146采用+2.7V至+3.6V单电源供电;MAX147采用+2.7V至+5.25V单电源供电。两款器件的模拟输入均可通过软件配置为单极性/双极性和单端/差分工作模式。

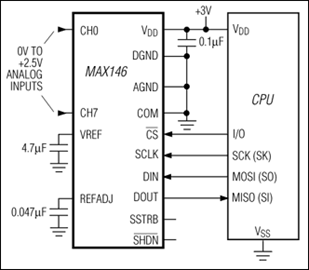

4线串行接口直接连接到SPI/QSPI和MICROWIRE器件,无需外部逻辑。串行选通输出支持直接连接到TMS320系列数字信号处理器。MAX146/MAX147使用内部时钟或外部串行接口时钟进行逐次逼近模数转换。

MAX146具有2.5V内部基准电压源,而MAX147需要外部基准电压源。两款器件都有一个电压调整范围为±1.5%的基准电压缓冲放大器。

这些器件提供一个硬连线的反SHDN引脚和软件可选的关断模式,并且可以编程为在转换结束时自动关断。访问串行接口即会自动使MAX146/MAX147上电,而由于开启时间快,可以在每次转换之间将其关断。该技术可以在采样速率降低的情况下将电源电流降至60µA以下。

MAX146/MAX147采用20引脚DIP和SSOP封装。

关于这些器件的4通道版本,请参见MAX1246/MAX1247数据手册。



应用

  • 电池供电应用
  • 数据采集
  • 医疗仪器
  • 数位笔
  • 便携式数据记录
  • 过程控制
