MAX11503
视频Y/C加法器，提供驱动器和色度信号禁止
新型YC加法器，能够在较暗的光照条件下改善CCTV图像质量
Viewing:
概述
- 低工作电压
- 具有色度信号禁止功能的内部Y/C加法器
- 输入可采用交流或直流耦合
- 输出可采用交流或直流耦合
- 输出缓冲器能够驱动两路75Ω端接的视频同轴电缆
- 容许使用小输出电容的SAG修正
- 低功耗待机模式，3.0V时待机电流为0.5µA

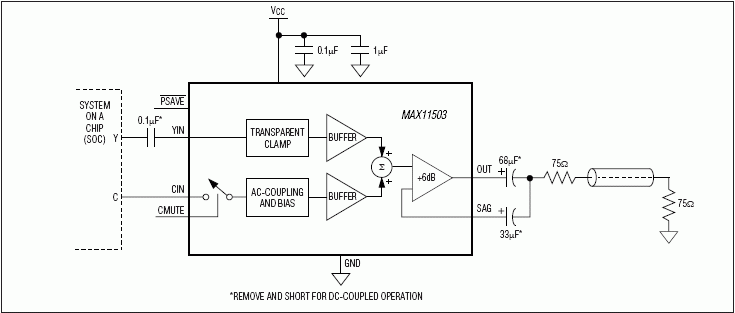

MAX11503是带有Y/C加法器和色度信号禁止的低功耗视频放大器。该器件接受S端子输入或Y/C信号，与亮度(Y)、色度(C)信号叠加产生复合CVBS信号，可以直接与TV显示器连接。MAX11503能够驱动两个75Ω端接的视频同轴电缆。
MAX11503具有色度信号禁止、低功耗、SAG修正等特性。色度禁止功能用于关闭色度缓冲区。如果器件用于复合Y、C信号，关闭色度信号有助于改善光线较暗条件下的照明效果。这将消除包括突发模式在内的所有色度信号，从而使下行复合视频解码器的视频信号只有亮度信息，有利于提高图像质量。SAG修正允许交流耦合输出时可以使用小的输出电容。
MAX11503采用2.7V至5.25V单电源供电，工作在扩展级温度范围：-40°C至+85°C，采用小巧的8引脚µMAX®封装。
应用
- CCD相机
- 数码相机
- 便携式媒体播放器
- 安全监控摄像机
