MAX7461: 同步丢失报警 Data Sheet (Rev. 0)9/29/2006PDF666K
概览
优势和特点
产品详情

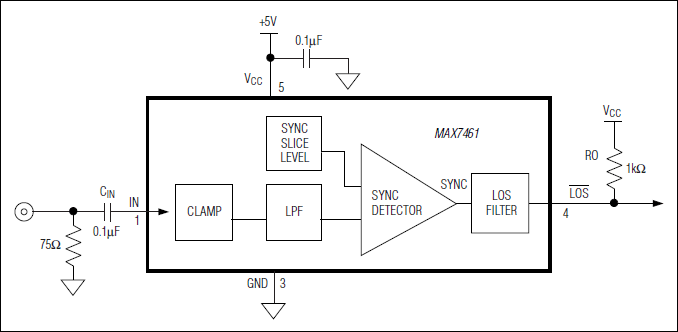

MAX7461单通道、同步丢失报警(/LOS)芯片用于NTSC、PAL和SECAM制式标清电视(SCTV)的复合视频同步检测。MAX7461利用先进的检测电路可以避免由于噪声引起的错误的同步丢失报警(LOS)，提供可靠检测。器件接受交流耦合的复合电视信号(CVBS)、灰度(Y)或任何带有同步的视频信号，输出为逻辑电平。没有检测到同步信号时，漏极开路输出/LOS为低电平；检测到同步信号时，/LOS输出为高阻。器件工作在+5V单电源。
MAX7461采用5引脚SOT23封装，工作在-40°C至+85°C工业级温度范围。
应用
- 消费类电子
- 安全系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX7461 Reliability Data1/12/2023PDF31K
-
汽车信息娱乐形成主流：高集成度解决方案提供增值功能4/15/2010
-
使用MAX7461同步丢失报警功能实现简单快速的标清视频检测4/14/2008
