特性
- 通过AEC-Q100汽车应用认证
- 可测量多达18个串联电池的电压
- 2.2mV最大总测量误差
- 用于高压系统的可堆叠架构
- 内置isoSPI™接口
- 1Mb隔离串行通信
- 使用长达100米的单条双绞线
- 低EMI敏感性和辐射
- 双向断线保护
- 290µs，以测量系统中的所有电池
- 同步电压和电流测量
- 集成可编程三阶噪声滤波器的16位Σ-Δ型ADC
- 专为符合ISO 26262标准的系统而设计
- 具有可编程脉冲宽度调制的被动电池平衡，最高可达200mA（最大值）
- 9个通用数字I/O或模拟输入
- 温度或其他传感器输入
- 可配置为I2C或SPI主机
- 睡眠模式电源电流：6µA

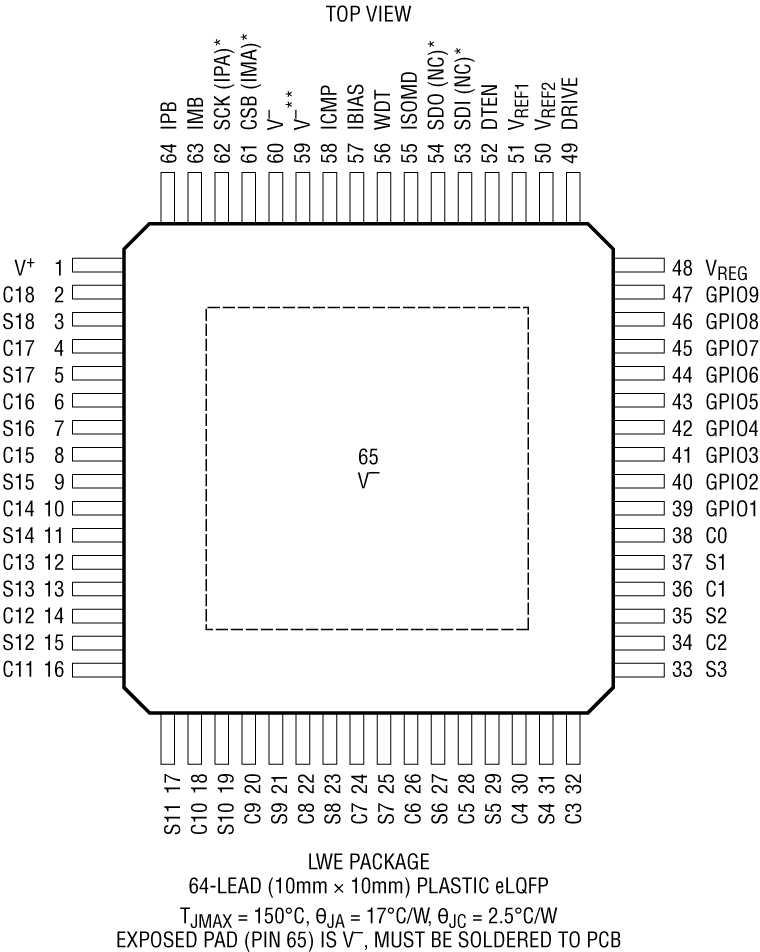

- 64引脚eLQFP封装
- 通过AEC-Q100汽车应用认证
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

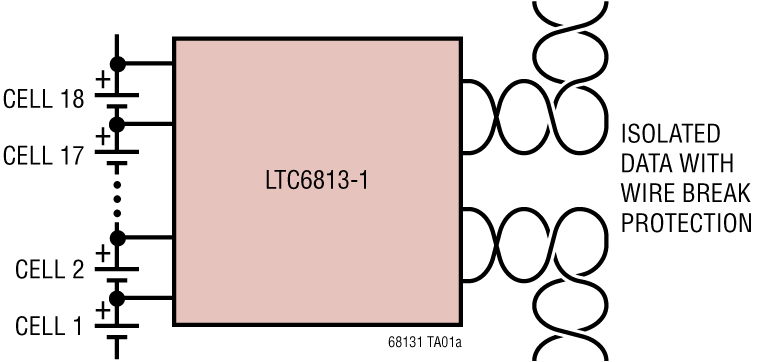

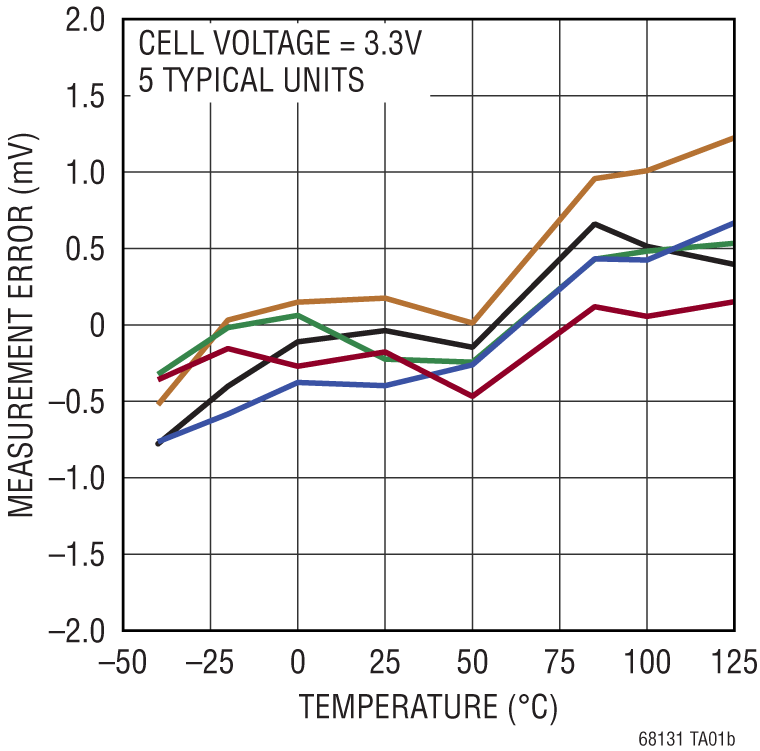

LTC®6813-1 是一款多节电池的电池组监视器，可测量多达 18 个串联连接电池的电压，并具有小于2.2mV 的总测量误差。0V 至 5V 的电池测量范围使 LTC6813-1 成为大多数电池化学组成的合适之选。所有 18 节电池可在 290μs 之内完成测量，并且可以选择较低的数据采集速率以实现高的噪声抑制。
可把多个 LTC6813-1 器件串接起来，因而能够在长的高电压电池串中实现电池的同时监视。每个 LTC6813-1 具有一个 isoSPI 接口，用于实现高速、具有抗 RF 干扰能力的远程通信。多个器件采用菊链式连接，且所有器件采用一根主处理器接线。该菊链可进行双向运作，从而确保通信的完整性，即使在通信通路沿线上发生故障的情况下也不例外。
LTC6813-1 可直接从电池组或一个隔离式电源供电。LTC6813-1 拥有针对每节电池的电荷被动平衡功能，和用于每节电池的个别 PWM 占空比控制。其他特点包括一个内置的 5V 稳压器、9 根通用的 I/O 线和一种睡眠模式 (在该模式中电流消耗减小至 6μA)。
- 电动汽车及混合动力电动汽车
- 备份电池系统
- 电网能量存储
- 高功率便携式设备
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6813-1
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
技术文章
-
全部
-
英文
-
日文
-
中文
数据手册
2
用户手册
2
745.71 K
629.00K
技术文章
6
HTML
HTML
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
Thought Leadership Page 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC6813HLWE-1#3ZZPBF |
64-Lead LQFP (10mm x 10mm w/ EP)
|
|
|
| LTC6813HLWE-1#3ZZTRPBF |
64-Lead LQFP (10mm x 10mm w/ EP)
|
|
|
| LTC6813ILWE-1#3ZZPBF |
64-Lead LQFP (10mm x 10mm w/ EP)
|
|
|
| LTC6813ILWE-1#3ZZTRPBF |
64-Lead LQFP (10mm x 10mm w/ EP)
|
|
- LTC6813HLWE-1#3ZZPBF
- 引脚/封装图-中文版
-
64-Lead LQFP (10mm x 10mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6813HLWE-1#3ZZTRPBF
- 引脚/封装图-中文版
-
64-Lead LQFP (10mm x 10mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6813ILWE-1#3ZZPBF
- 引脚/封装图-中文版
-
64-Lead LQFP (10mm x 10mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6813ILWE-1#3ZZTRPBF
- 引脚/封装图-中文版
-
64-Lead LQFP (10mm x 10mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
8月 1, 2022
- 22_0159
LTC6812-1 and LTC6813-1 Assembly Site Second Source (UTAC)
LTC6813HLWE-1#3ZZPBF
量产
LTC6813HLWE-1#3ZZTRPBF
量产
LTC6813ILWE-1#3ZZPBF
量产
LTC6813ILWE-1#3ZZTRPBF
量产
7月 19, 2019
- 19_0140
LTC6813-1 Die Revision and Datasheet Change.
LTC6813HLWE-1#3ZZPBF
量产
LTC6813HLWE-1#3ZZTRPBF
量产
LTC6813ILWE-1#3ZZPBF
量产
LTC6813ILWE-1#3ZZTRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
8月 1, 2022
- 22_0159
LTC6812-1 and LTC6813-1 Assembly Site Second Source (UTAC)
LTC6813HLWE-1#3ZZPBF
量产
LTC6813HLWE-1#3ZZTRPBF
量产
LTC6813ILWE-1#3ZZPBF
量产
LTC6813ILWE-1#3ZZTRPBF
量产
7月 19, 2019
- 19_0140
LTC6813-1 Die Revision and Datasheet Change.
LTC6813HLWE-1#3ZZPBF
量产
LTC6813HLWE-1#3ZZTRPBF
量产
LTC6813ILWE-1#3ZZPBF
量产
LTC6813ILWE-1#3ZZTRPBF
量产
评估套件 4
DC2792A
停产：LTC6820演示板 | 双通道主isoSPI适配器
产品详情
该评估板已停产且不再推荐使用。替代板为DC2792B。
演示电路DC2792A是一款SPI串行转双端口isoSPI适配器，使用一对多路复用的LTC6820 isoSPI收发器。评估isoSPI电池管理(BMS)器件时，该电路板可替代DC1941，但提供第二个isoSPI主机以执行可逆的isoSPI功能（如果可用）。可通过传统的14触头扁平电缆从DC590或DC2026 USB适配器提供SPI接口，或作为Linduino“扩展板”直接安装在DC2026上。两个isoSPI端口为MAIN和AUXiliary，其活动由蓝色LED指示。如果替代DC1941使用，必须使用MAIN端口。DC2792A直接通过主机控制器的USB端口和所使用的USB转串行适配器供电。
资料
DC2350A-B
停产：LTC6813-1演示板 | 集成菊花链接口的18通道电池堆监控器
产品详情
该评估板已停产且不再推荐使用。替代板为DC2350B。
DC2350A-B是一款多单元电池堆监控器演示电路，内置18单元监控器LTC6813-1。多个板可以通过双线式隔离串行接口(isoSPI)连接，以监控堆栈中任意数量的单元。该演示电路还具有可逆isoSPI，支持完全冗余的通信路径。
资料
DC2350B
LTC6813-1演示板 | 集成菊花链接口的18通道电池堆栈监控器
产品详情

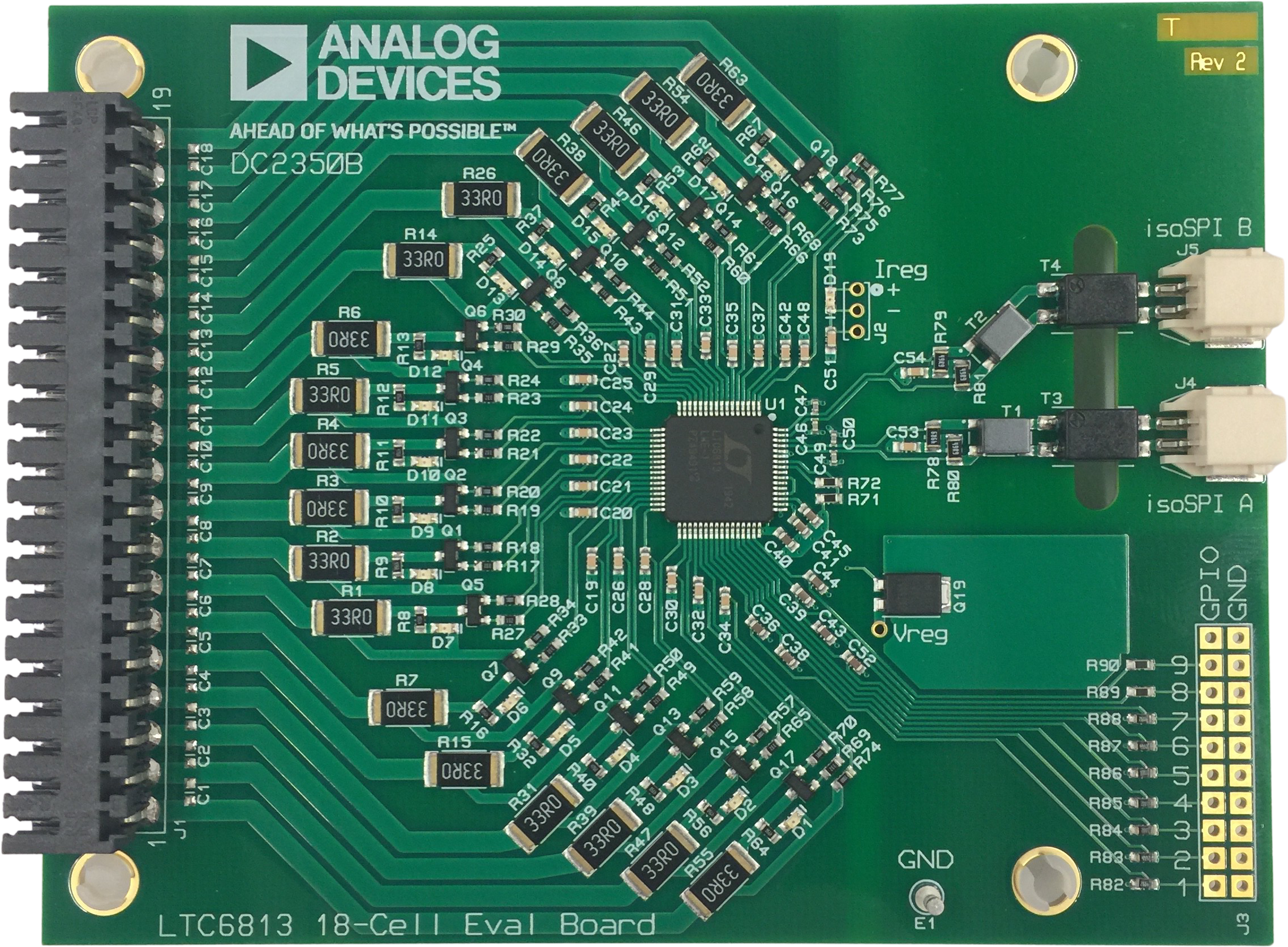

演示电路2350B具有18通道电池堆栈监控器LTC6813-1。通过双线式隔离串行接口(isoSPI™)连接多个板，可监控一长串堆叠的电池单元。DC2350B演示板还具有可逆isoSPI，支持冗余通信路径。PCB、组件和DuraClik连接器已针对低EMI敏感性和辐射进行了优化。
