LTC6258

1.3MHz、20μA、高电源效率、轨至轨 I/O 运放

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC6258 - Operational Amplifiers (Op Amps), LTC6992-1 - Counters, Timers and Delay Linear Download 3.17 KB LTspice LTC6258/LT6656 Demo Circuit - Low Noise Reference for a Low Current Starting Reference Download 4.00KB LTspice LTC6258 Demo Circuit - Lower Power LED Driver with Voltage Command Download 5.00KB LTspice LTC6258 Demo Circuit - LED Driver With Self-Oscillation Download 7.00KB LTspice LTC6258/LTC6992 Demo Circuit - Low Power Sinewave Generator Download 7.00KB
产品模型 8
特性
  • 增益带宽乘积：1.3MHz
  • 低静态电流：20μA
  • C-Load™ 运放可驱动全电容性负载
  • 失调电压：400μV (最大值)
  • 轨至轨输入和输出
  • 电源电压范围：1.8V 至 5.25V
  • EMI 抑制比：45dB (在 1GHz)
  • 输入偏置电流：75nA (最大值)
  • CMRR / PSRR：95dB / 90dB
  • 停机电流：7μA (最大值)
  • 工作温度范围： –40°C 至 125°C

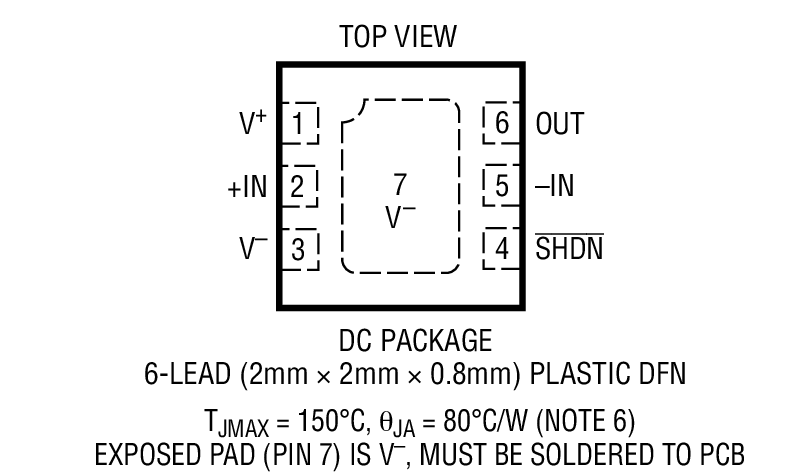

  • 单通道器件采用 6 引脚 TSOT-23, 2mm x 2mm DFN 封装

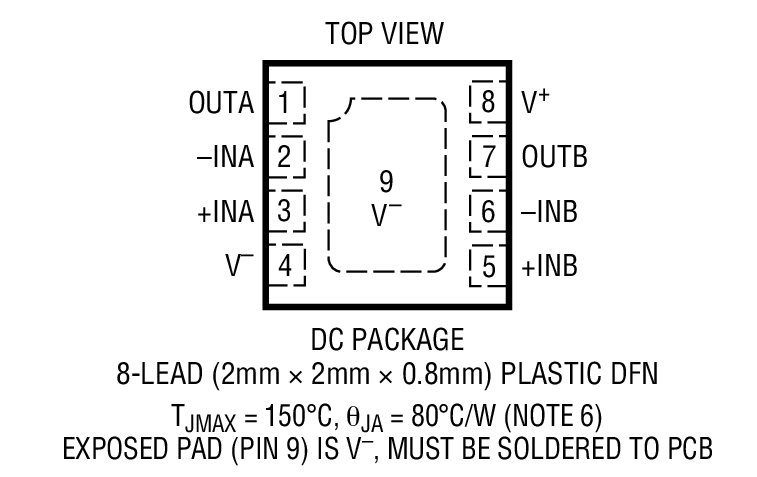

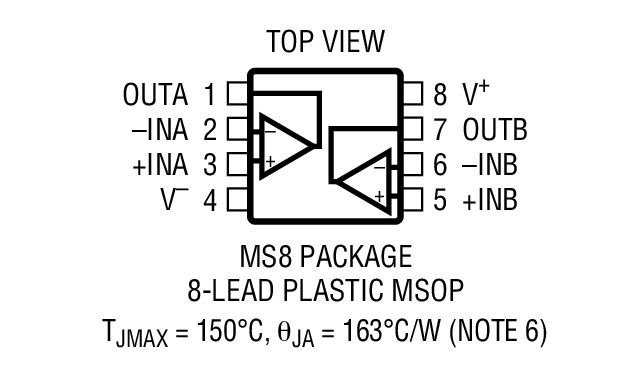

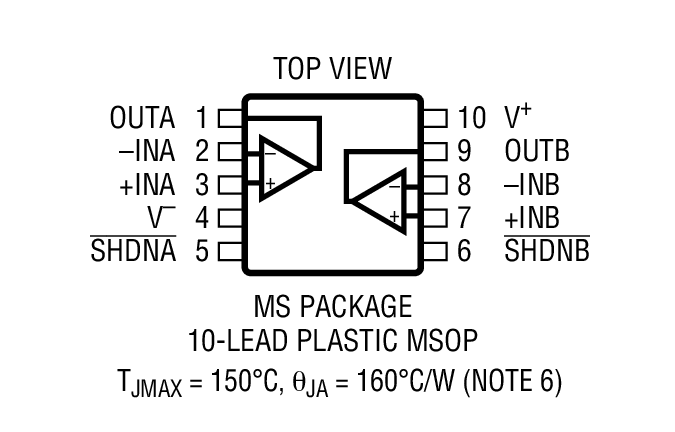

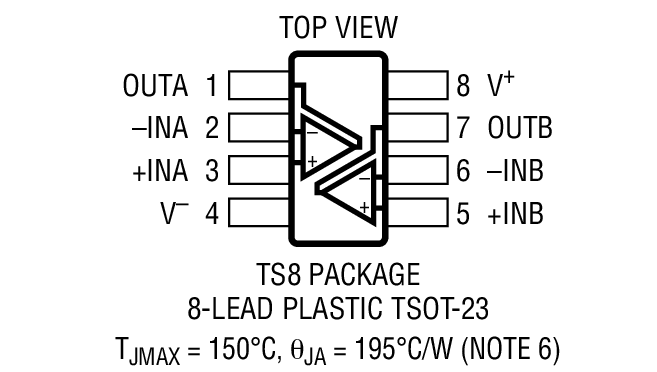

  • 双通道器件采用 8 引脚 MS8、MS10、TSOT-23、2mm x 2mm DFN 封装

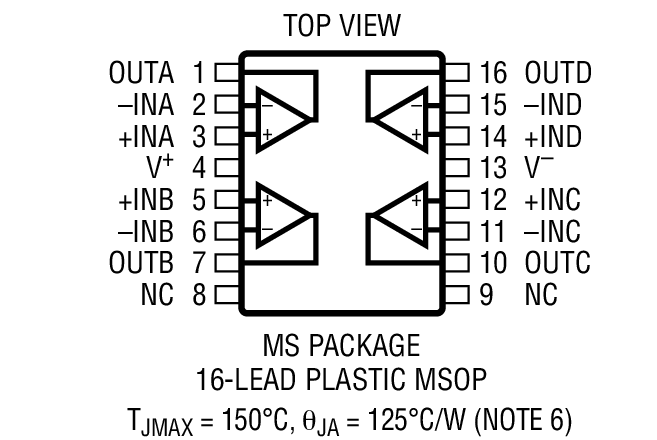

  • 四通道器件采用 MS16 封装

更多细节
show more Icon

LTC®6258 / LTC6259 / LTC6260 是单通道 / 双通道 / 四通道运算放大器，具有低噪声、低功率、低电源电压、以及轨至轨输入和输出。这些器件可在具有或没有电容性负载时提供稳定的单位增益。它们拥有 1.3MHz 增益-带宽乘积、0.24V/μs 转换速率，而且在采用 1.8V 至 5.25V 电源电压工作时，每个放大器仅消耗 20μA 的电源电流。低电源电流、低电源电压、高增益带宽乘积与低噪声的组合使 LTC6258 系列在诸多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合于高电源效率应用。

对于那些需要断电功能的应用，分别采用 2mm x 2mm DFN 和 MS10 封装的 LTC6258 和 LTC6259 提供了停机功能，该功能可把电流消耗降低至 7μA (最大值)。

LTC6258 系列可用作众多市售运放的直接替代产品，以减少功耗及改善输入 / 输出范围和性能。


Applications

  • 微功率有源滤波器
  • 便携式仪表
  • 电池或太阳能供电型系统
  • 汽车电子

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC6258 - Operational Amplifiers (Op Amps), LTC6992-1 - Counters, Timers and Delay Linear Download 3.17 KB LTspice LTC6258/LT6656 Demo Circuit - Low Noise Reference for a Low Current Starting Reference Download 4.00KB LTspice LTC6258 Demo Circuit - Lower Power LED Driver with Voltage Command Download 5.00KB LTspice LTC6258 Demo Circuit - LED Driver With Self-Oscillation Download 7.00KB LTspice LTC6258/LTC6992 Demo Circuit - Low Power Sinewave Generator Download 7.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC6258

文档

12
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/14/2017
英文

LTC6258/LTC6259/LTC6260: 1.3MHz, 20μA Power Efficient Rail-to-Rail I/O Op Amps Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 06/19/2017
日文

LTC6258/LTC6259/LTC6260: 電力効率の高い 1.3 MHz、20 µA レール・トゥ・レール入出力オペアンプ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

设计笔记

5

PDF Vector

PDF

更新 05/23/2017
英文
DN564 - Lower Power Op Amp: Utility Sine Wave redirect icon

141.00K

download

下载 PDF

PDF Vector

PDF

更新 06/08/2017
中文
DN564 - 较低功率运放：实用正弦波 redirect icon

251.00K

download

下载 PDF

PDF Vector

PDF

更新 09/04/2017
日文
DN564 - 低消費電力オペアンプ：実用的な正弦波 redirect icon

419.00K

download

下载 PDF

PDF Vector

PDF

更新 05/22/2017
英文
DN1042 - Lower Power Op Amp: Low Noise Reference, Utility Sine Wave redirect icon

366.00K

download

下载 PDF

PDF Vector

PDF

更新 09/04/2017
日文
DN1042 - 低消費電力オペアンプ：低ノイズ・リファレンス、実用的な正弦波 redirect icon

495.00K

download

下载 PDF

技术文章

5

PDF Vector

HTML

更新 07/01/2017
英文
Low Power Op Amps: Only 20μA for 1.3MHz, 240μA for 30MHz redirect icon

PDF Vector

HTML

更新 07/01/2017
日文
低消費電力オペアンプ：わずか20µA（1.3MHz）および240µA（30MHz） redirect icon

PDF Vector

HTML

更新 05/22/2017
英文
Lower Power Op Amp: Utility Sine Wave redirect icon

PDF Vector

HTML

更新 05/22/2017
中文
较低功率运放：实用正弦波 redirect icon

PDF Vector

HTML

更新 05/22/2017
英文
Lower Power Op Amp: Low Noise Reference, Utility Sine Wave redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC6258HDC#TRMPBF 6-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6258HDC#TRPBF 6-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6258HS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6258HS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6258IDC#TRMPBF 6-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6258IDC#TRPBF 6-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6258IS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6258IS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6258HDC#TRMPBF

最后购买期限

LTC6258HDC#TRPBF

最后购买期限

LTC6258HS6#TRMPBF

最后购买期限

LTC6258HS6#TRPBF

最后购买期限

LTC6258IDC#TRMPBF

最后购买期限

LTC6258IDC#TRPBF

最后购买期限

LTC6258IS6#TRMPBF

最后购买期限

LTC6258IS6#TRPBF

最后购买期限

pdf

PDN23_0089_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6258HDC#TRMPBF

最后购买期限

LTC6258HDC#TRPBF

最后购买期限

LTC6258HS6#TRMPBF

最后购买期限

LTC6258HS6#TRPBF

最后购买期限

LTC6258IDC#TRMPBF

最后购买期限

LTC6258IDC#TRPBF

最后购买期限

LTC6258IS6#TRMPBF

最后购买期限

LTC6258IS6#TRPBF

最后购买期限

pdf

PDN23_0089_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述
ADA4098-1
popup image
Cart

推荐新设计使用

50 V、1 MHz、165 μA 具有鲁棒性的顶级精密运算放大器

LT6013
popup image
Cart

量产

单通道、145µA、9.5nV/√Hz、AV ≥ 5、轨至轨输出、精准运算放大器

工具及仿真模型 4

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC6258 - Operational Amplifiers (Op Amps), LTC6992-1 - Counters, Timers and Delay Linear Download

3.17 K

spice tool Lt Spice

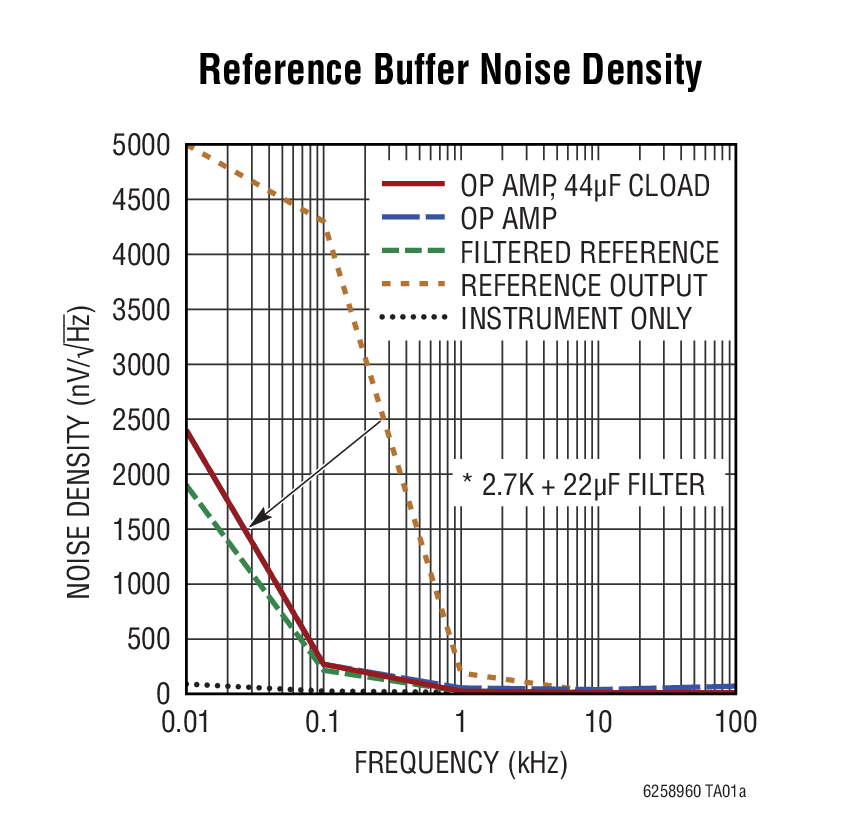

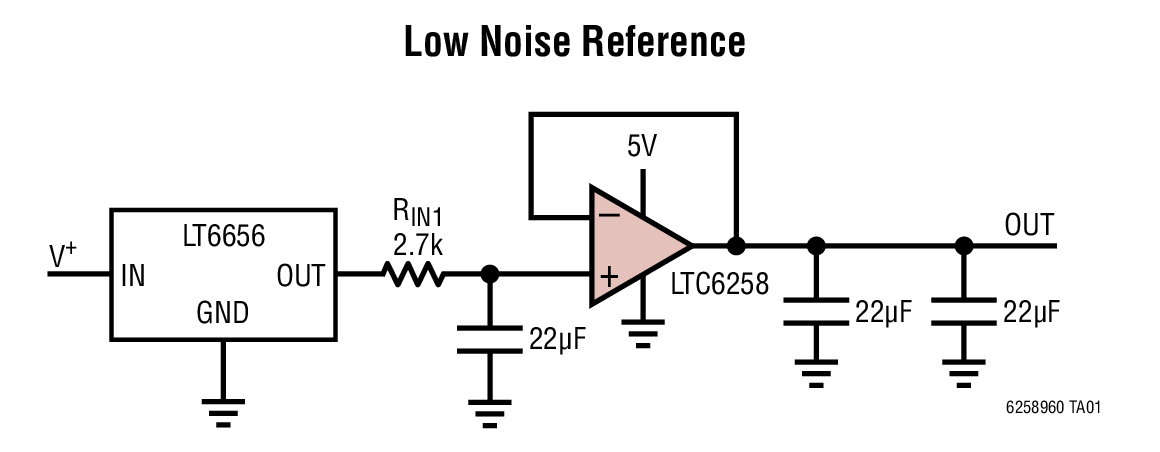

LTC6258/LT6656 Demo Circuit - Low Noise Reference for a Low Current Starting Reference Download

4.00K

spice tool Lt Spice

LTC6258 Demo Circuit - Lower Power LED Driver with Voltage Command Download

5.00K

spice tool Lt Spice

LTC6258 Demo Circuit - LED Driver With Self-Oscillation Download

7.00K

spice tool Lt Spice

LTC6258/LTC6992 Demo Circuit - Low Power Sinewave Generator Download

7.00K
