概览

优势和特点

  • 超宽共模输入范围:−VS − 0.1 V至−VS + 70 V
  • 宽电源电压范围:+3 V至+50 V(测PSRR时电源为±25 V)
  • 低电源电流:每通道165μA(典型值)

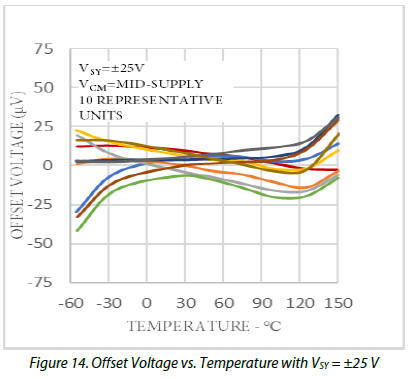

  • 低输入失调电压:±35 μV(最大值)
  • 低输入失调电压漂移:±0.5 μV/°C(最大值,B级)
  • 低输入电压噪声
    • 1/f噪声转折频率:6 Hz(典型值)
    • 400 nV p-p(0.1 Hz至10 Hz,典型值)
    • 17 nV/√Hz(100 Hz,典型值)
  • 高速
    • GBP:1.05 MHz(fTEST = 2.5 kHz,典型值)
    • 摆率:0.85 V/μs(ΔVOUT = 25 V,典型值)
  • 低关断电源电流:20 μA(最大值)
  • 低输入失调电流:±700 pA(最大值)
  • 大信号电压增益:126 dB(ΔVOUT = 3.5 V,最小值)
  • 共模抑制比(CMRR):120 dB(VCM = −0.1 V至+70 V,最小值)
  • PSRR:123 dB(VSY = +3 V至±25 V,最小值)

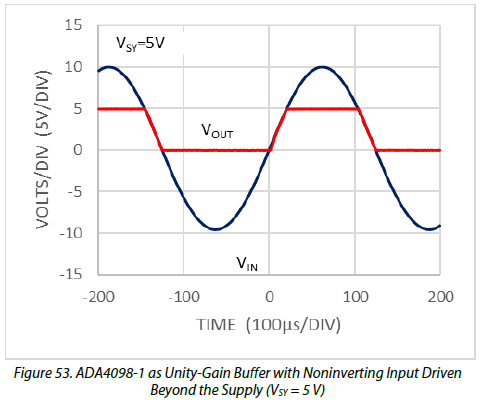

  • 输入过驱时无相位反转
  • ±3 kV HBM和±1.25 kV FICDM
  • 宽工作温度范围:-55°C至+150°C(H级)

产品详情

ADA4098-1和ADA4098-2均为稳定可靠的单通道/双通道、精密、轨到轨输入/输出运算放大器,输入电压范围为−VS至+VS及以上,在本数据手册中被称为Over-The-Top。这些器件具有<35 μV的失调电压,<700 pA的输入偏置电流(IB),可以使用3 V至50 V的单电源或双电源供电。ADA4098-1和ADA4098-2每通道消耗165 μA电源电流。

ADA4098-1和ADA4098-2 Over-The-Top输入级针对恶劣环境提供稳健的输入保护功能。输入可以承受高达80 V的差分电压,而不损坏或降低直流精度。工作共模输入电压范围为轨到轨至以上,可以比–VS高70 V,与+VS电源无关。

ADA4098-1和ADA4098-2单位增益稳定,每通道可以驱动高达20 mA的负载。这些器件也可以驱动高达200 pF的容性负载。这些放大器支持低功耗关断。

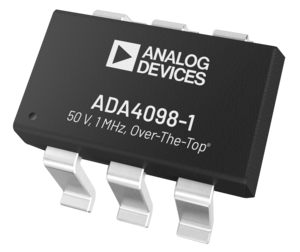

ADA4098-1采用标准的6引脚纤薄小型晶体管(TSOT)封装。ADA4098-2提供三种封装:8引脚标准小型(SOIC_N)封装,8引脚小型封装(MSOP),以及10引脚架构芯片级封装(LFCSP)。

应用

  • 工业传感器信号调理

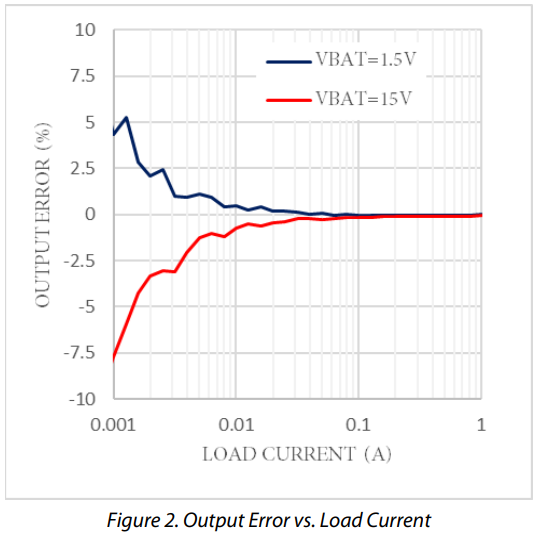

  • 电源电流检测
  • 电池和电源监控
  • 恶劣环境下的前端放大器
  • 4 mA至20 mA变送器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

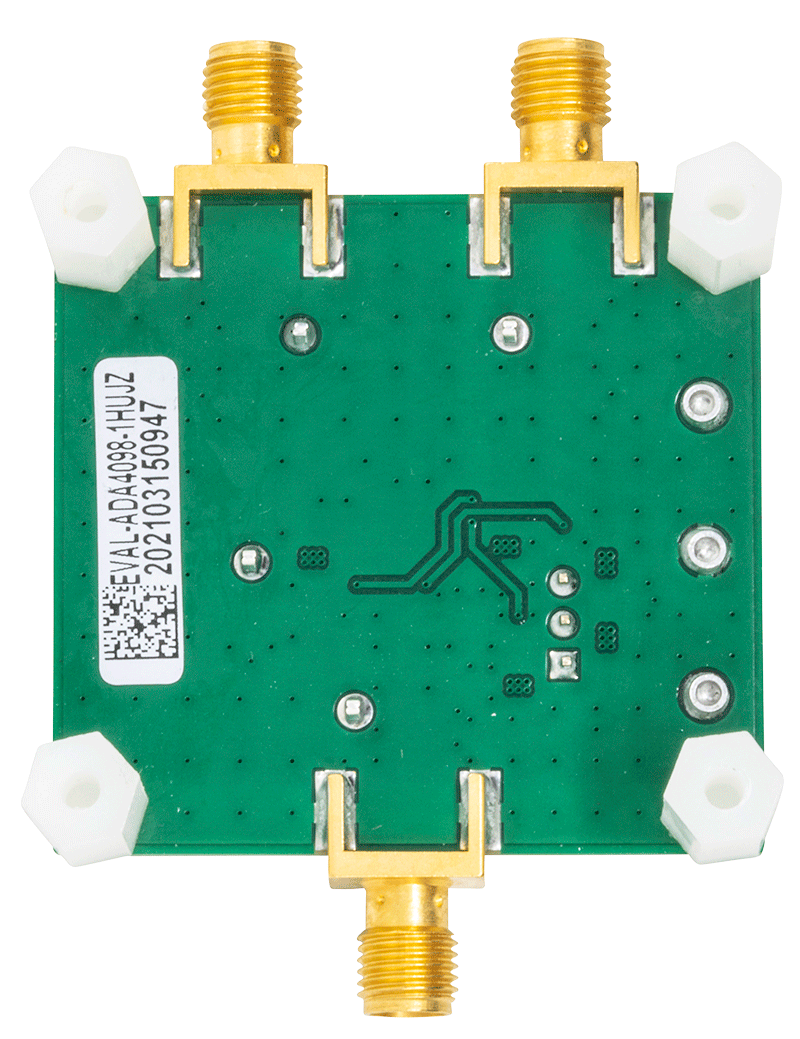

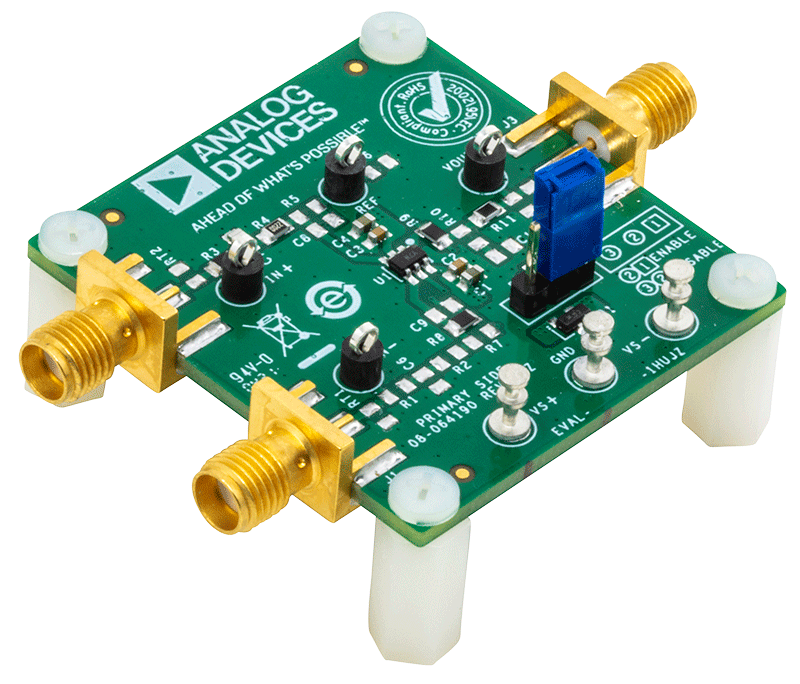

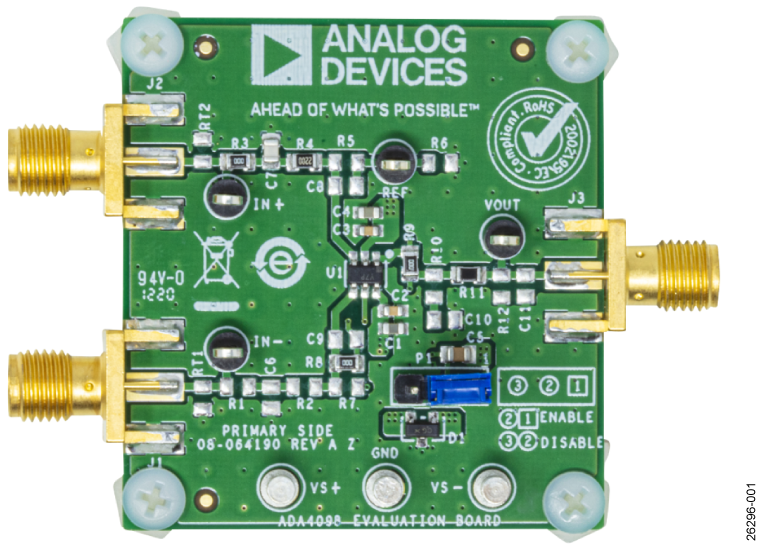

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

ADA4098-1
ADA4098-2
