概览

优势和特点

  • 300MHz 至 6GHz 工作频率
  • 宽 IF 带宽:DC 至 1GHz (–1dB 带宽)
  • 高的混频器 IIP3:在 1.9GHz 时为 30dBm
  • 高的总 OIP3:在 1.9GHz 时为 40dBm
  • 高的总 OIP2:在 1.9GHz 时为 74dBm
  • 用户可调 OIP2 达 80dBm
  • 用户可调镜频抑制达 60dB
  • 用户可调 DC 偏移零点
  • 串行接口
  • 功率转换增益:在 1.9GHz 时为 7.7dB
  • 具 1dB 步长的 31dB RF 衰减器
  • 在 1.9GHz 具 40dB 隔离度的 RF 开关
  • 具片内变压器的单端 RF 输入
  • IF 放大器增益可调 (分 8 级)
  • 工作温度范围 (TC):–40°C 至 105°C
  • 32 引脚 5mm x 5mm QFN 封装

产品详情

LTC®5586 是一款直接转换正交解调器,专为 300MHz 至 6GHz 频率范围内的高线性度零 IF 和低 IF 接收器应用而优化。非常宽的 IF 带宽 (超过 1GHz) 使得 LTC5586 尤其适合非常宽带宽信号的解调,特别是在数字预失真 (DPD) 应用中。LTC5586 出色的动态范围使该器件适合于要求苛刻的基础设施直接转换应用。LTC5586 内部所运用的专有技术提供了把 OIP2 优化至 80dBm 和实现优于 60dB 之镜频抑制的能力。DC 偏移控制功能在 A/D 转换器输入端上提供了 DC 偏移的置零,从而优化了采用 DC 耦合 IF 信号通路之真正零 IF 接收器的动态范围。宽带 RF 和 LO 输入端口使得能够用单个器件覆盖所有主要的无线基础设施频段。LTC5586 的 IF 输出专为直接与大多数常用 A/D 转换器输入接口相对接而设计。该器件的高 OIP3 和高转换增益免除了在 IF 信号通道中增设额外放大器的需要。


Applications

  • 4G 和 5G 基站接收机
  • 宽带 DPD 接收机
  • 点对点宽带无线电设备
  • 高线性度直接转换 I/Q 接收机
  • 镜频抑制接收机

产品分类

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

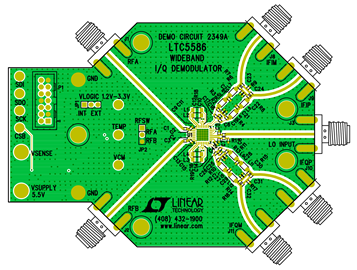

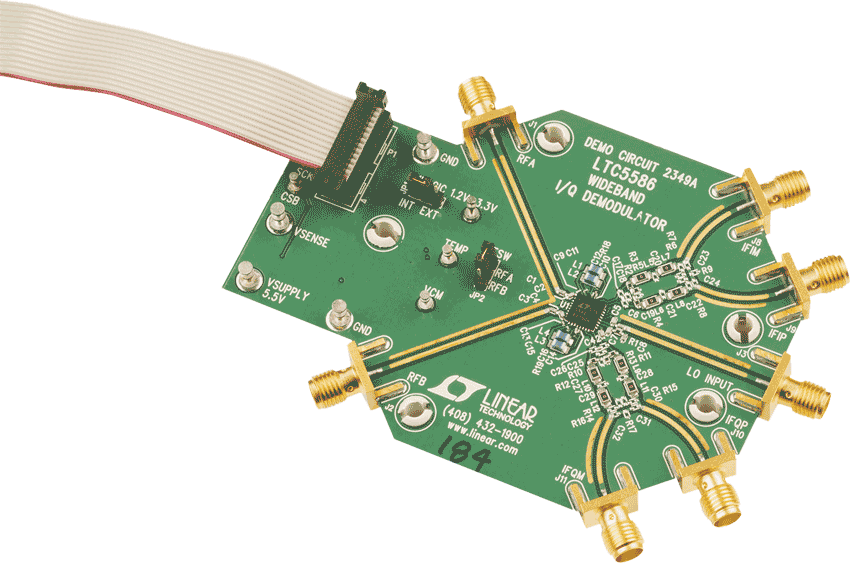

评估套件 (1)

工具及仿真模型

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

配套产品推荐

LTC5586 配套产品

推荐 ADC Drivers

推荐 ADCs

推荐 使用的振荡器

推荐 使用的相关器件
