概览
优势和特点

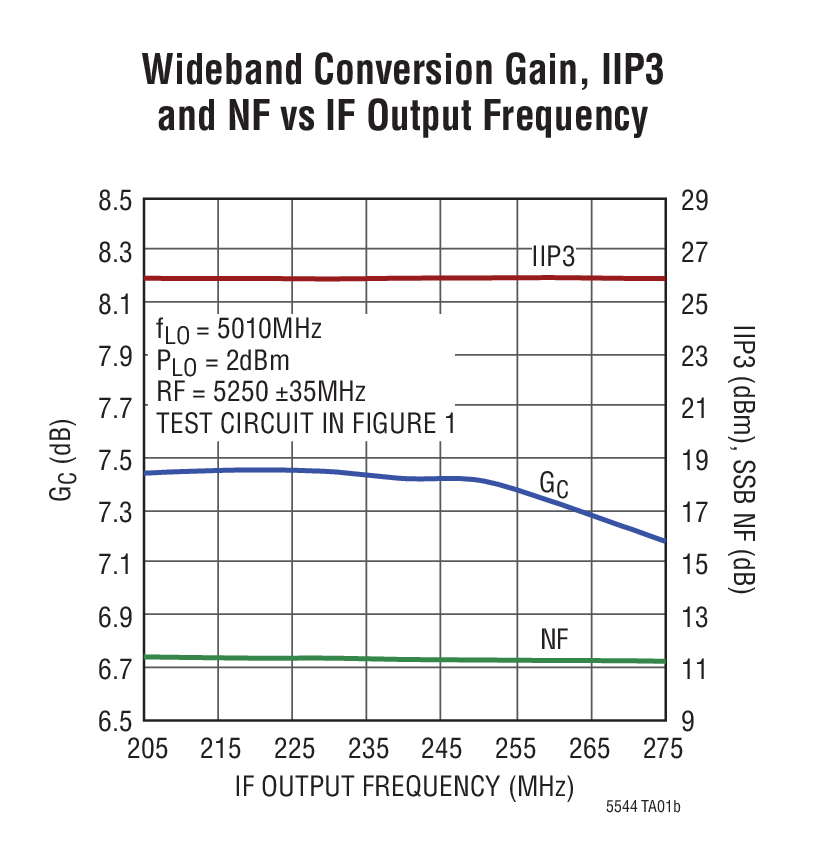

- 转换增益：7.4dB (在 5250MHz)
- IIP3：25.9dBm (在 5250MHz)
- 噪声指数：11.3dB (在 5250MHz)
- 高输入 P1dB
- IF 带宽高达 1GHz
- 640mW 功耗
- 停机引脚
- 50Ω 单端 RF 和 LO 输入
- +2dBm LO 驱动电平
- 高 LO-RF 和 LO-IF 隔离度
- -40°C 至 105°C 工作温度 (TC)
- 小的解决方案外形尺寸

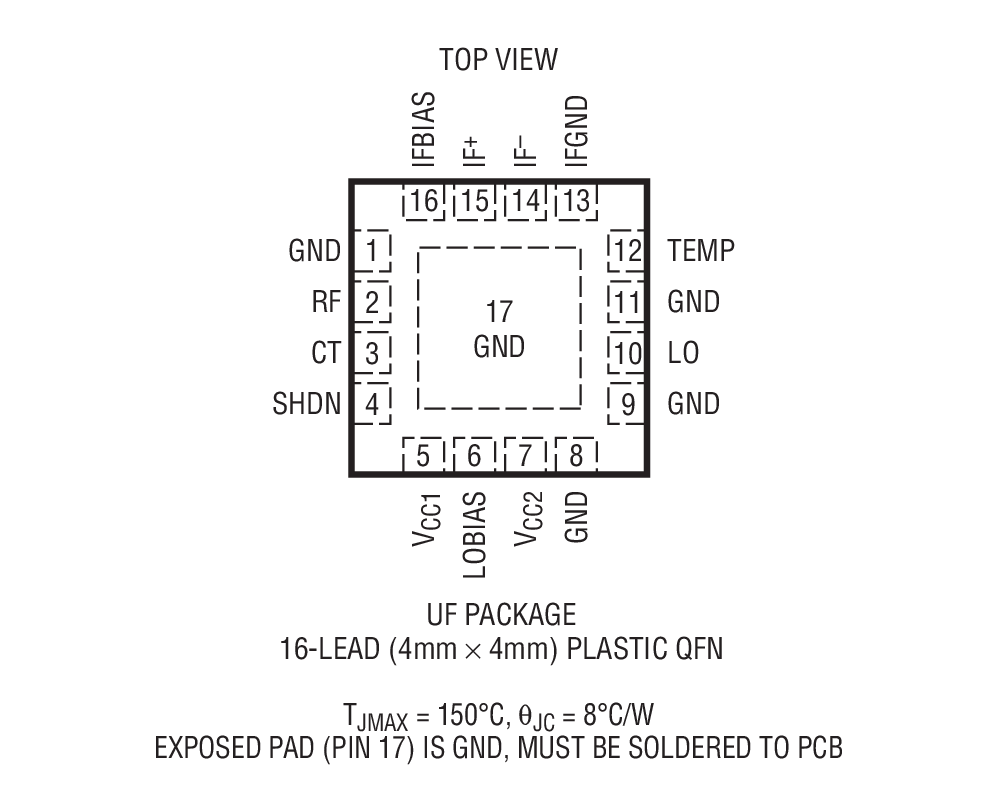

- 16 引脚 (4mm x 4mm) QFN 封装
产品详情

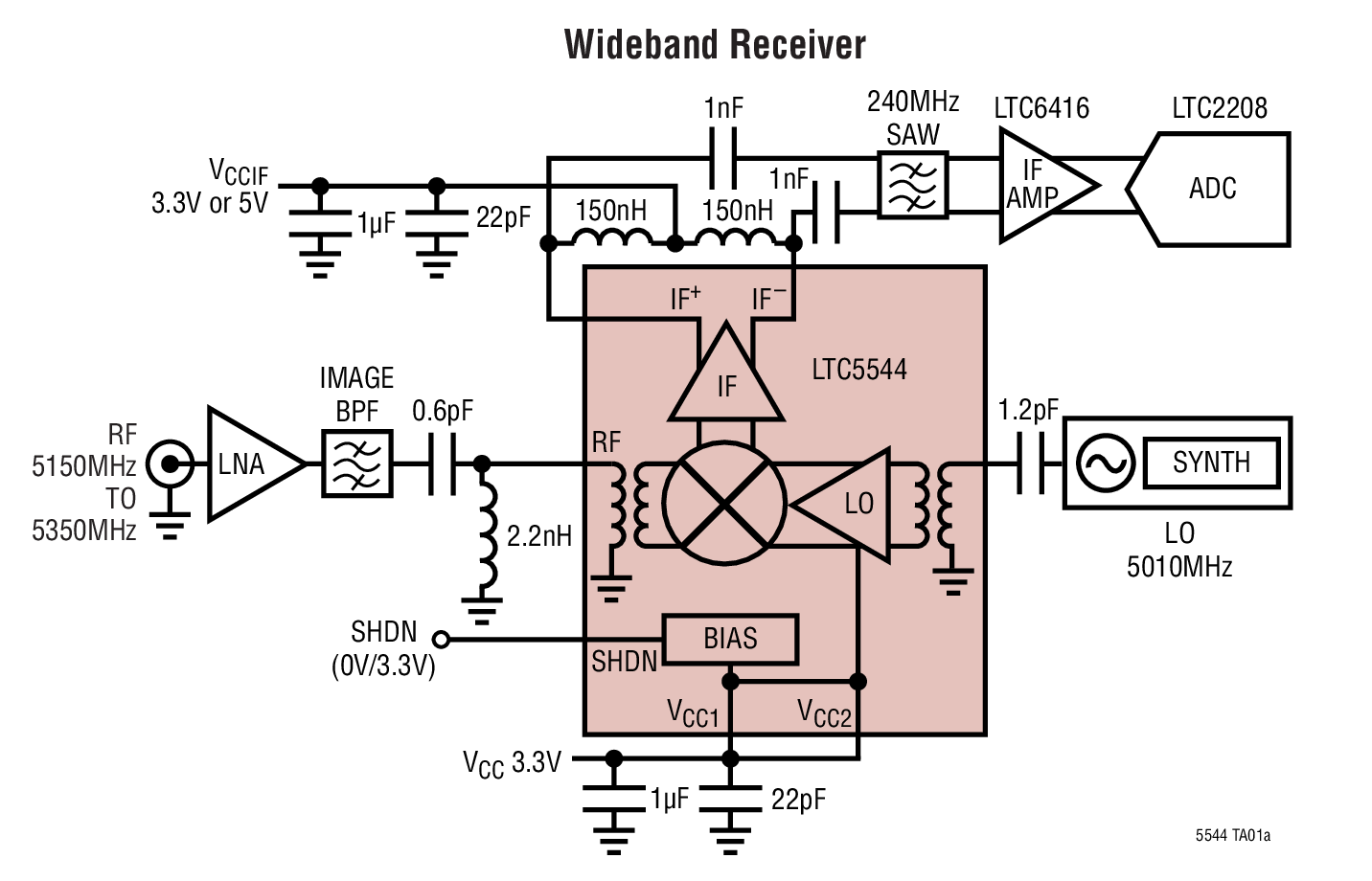

LTC®5544 隶属于一个覆盖 600MHz 至 6GHz 频率范围的高动态范围、高增益无源下变频混频器系列。LTC5544 专为 4GHz 至 6GHz RF 应用而优化。LO 频率必须位于 4.2GHz 至 5.8GHz 的范围之内，以获得优质性能。该器件的典型应用是具有一个 5.15GHz 至 5.35GHz RF 输入和低端 LO 的 WiMAX 接收机。
LTC5544 专为 3.3V 工作电压而设计，然而，IF 放大器可由 5V 电压来供电以实现较高的 P1dB。
LTC5544 的高集成度较大限度地缩减了总体解决方案成本、板级空间和系统级偏差，同时提供了适合严苛接收机应用的极高动态范围。
应用
- 5GHz WiMAX / WLAN 接收机
- 4.9GHz 公共安全频段
- 4.9GHz 至 6GHz 军用通信
- 点对点宽带通信
- 雷达系统
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。
评估套件 (1)
参考资料
-
R550 Reliability Data3/23/2018
-

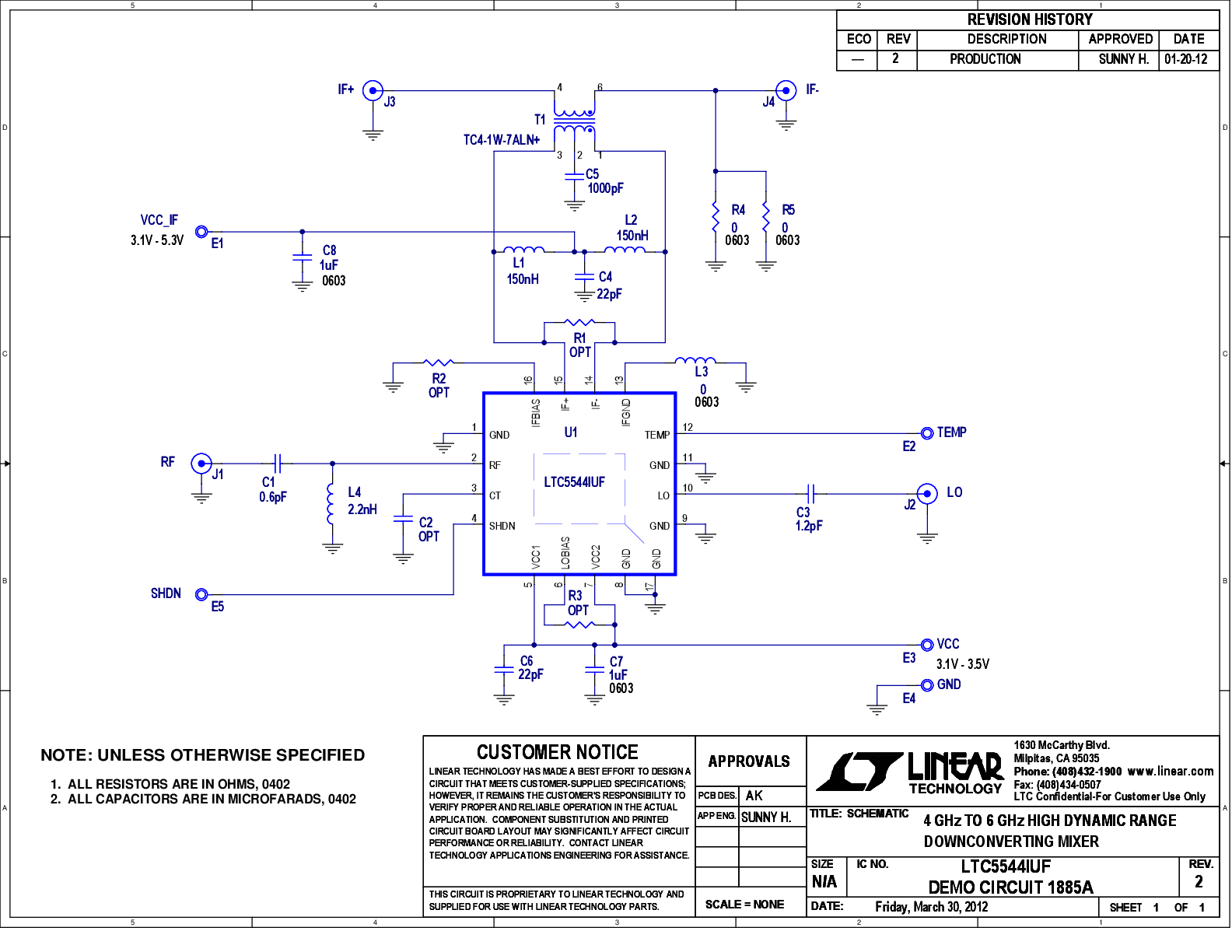

DC1885A - Demo Manual6/6/2012
-
LTC5544 Spur Table7/11/2012
-
6GHz Mixer Delivers 32dBm OIP38/29/2012
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
配套产品推荐
LTC5544 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC5544IUF#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC5544IUF#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R550 Reliability Data |
