概览

优势和特点

  • 2GHz –3dB 小信号带宽
  • 300MHz ±0.1dB 带宽
  • 1.8nV/√Hz 输出噪声
  • 46.25dBm等效 OIP3 (在 140MHz)
  • 40.25dBm 等效 OIP3 (在高达 300MHz)
  • –81dBc/–72dBc HD2/HD3 (在 140MHz,2VP-P 输出)
  • –84.5dBc IM3 (在 140MHz,2VP-P 复合输出)
  • –74dBc/–67.5dBc HD2/HD3 (在 300MHz,2VP-P 输出)
  • –72.5dBc IM3 (在 300MHz,2VP-P 复合输出)
  • 可编程高速、快速恢复输出箝位
  • DC 耦合信号通路
  • 采用 2.7V 至 3.9V 单工作电源
  • 低功率:150mW (采用 3.6V 电源)
  • 2mm x 3mm 10 引脚 DFN 封装

产品详情

LTC®6416 是一款差分单位增益缓冲器,专为以极低的输出噪声和卓越的线性 (在超过300MHz 的频率条件下) 来驱动 16 位 ADC 而设计。差分输入阻抗为 12kΩ,因而允许在输入端上使用 1:4 和 1:8 变压器,旨在实现额外的系统增益。

由于未采用外部偏置或增益设定元件,并运用了直通式引出脚配置,因此 LTC6416 非常容易使用。该器件可进行 DC 耦合,并具有一个 –40mV 的共模输出偏移电压。如果输入信号被 AC 耦合,则在内部对 LTC6416 的输入引脚施加偏压,以提供一个由 VCM 引脚上的电压所设定的输出共模电压。

此外,LTC6416 还具有高速度、快速恢复箝位电路,用于限制输出信号摆幅。高和低箝位电压均在内部进行了偏置,旨在提供较大的输出摆幅,不过,用户也可以通过 CLLO 和 CLHI 引脚来设置箝位电压。
电源电流为 42mA (标称值),而且,LTC6416 可以采用 2.7V 至 3.9V 的工作电源电压。

LTC6416 采用 10 引脚 3mm x 2mm DFN 封装。该器件对引出脚配置进行了优化,以便直接布设在靠近凌力尔特的高速 12 位、14 位和 16 位 ADC 的地方。




应用

  • 差分 ADC 驱动器
  • IF 采样接收器
  • 阻抗变换器
  • SAW 滤波器接口
  • CCD 缓冲器



产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

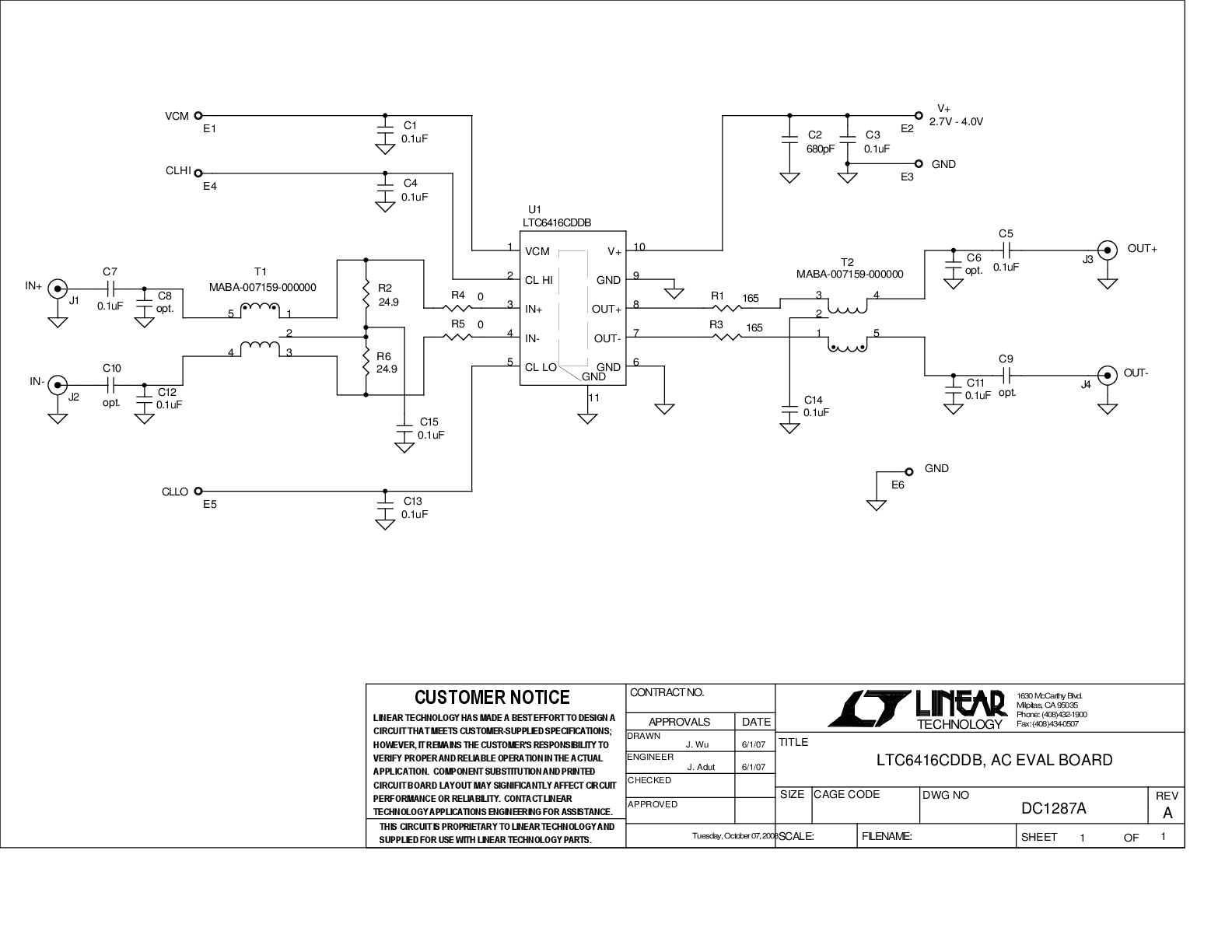

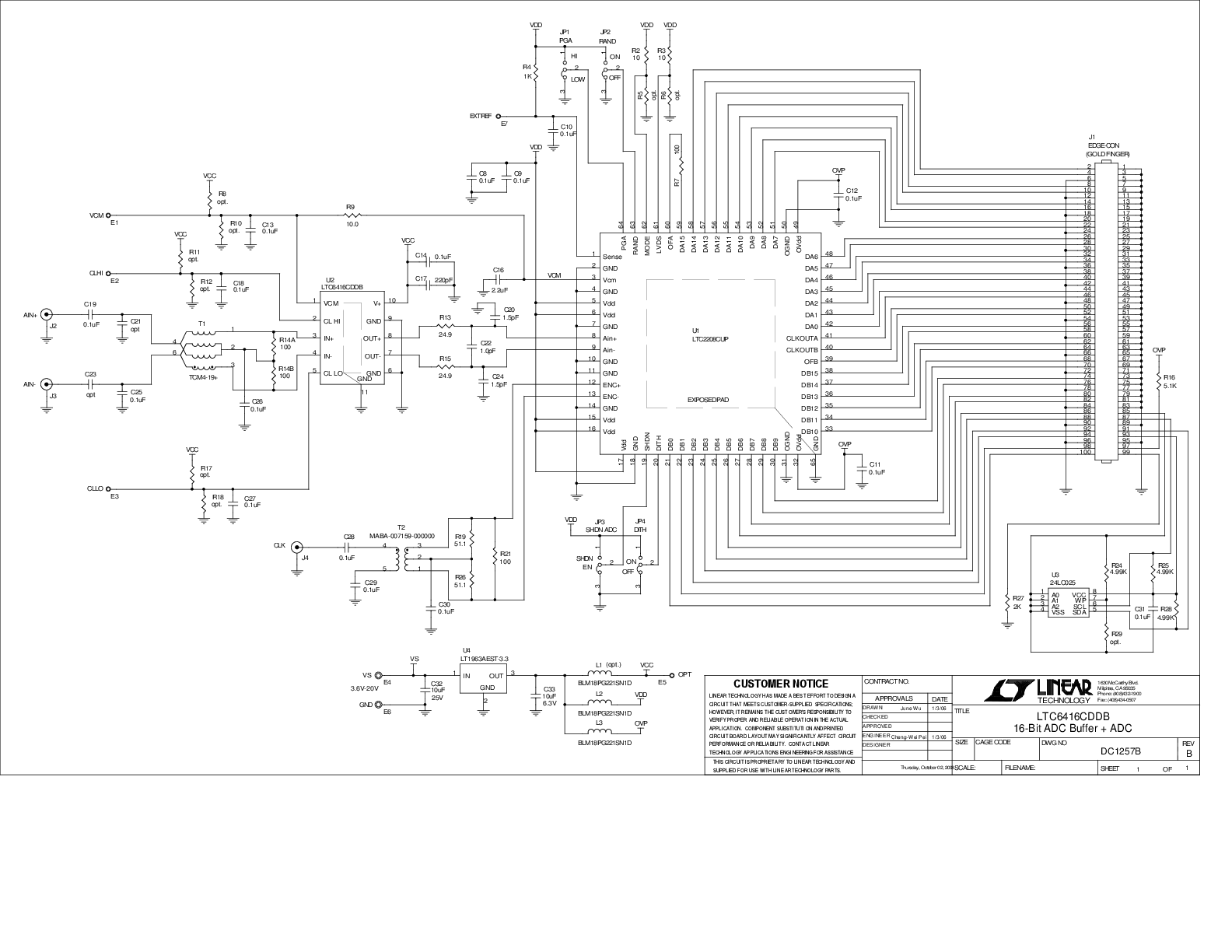

评估套件 (2)
