LTC5100

量产

3.3V、3.2Gbps VCSEL 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 用于 VCSEL 的 155Mbps 至 3.2Gbps 激光二极管驱动器
  • 60ps 上升和下降时间，10ps 确定性抖动
  • 在整个调制范围和温度范围内眼图保持稳定和一致
  • 1mA 至 12mA 调制电流
  • 简易型电路板布局，在需要的情况下可把激光器安置在远端
  • 无需输入匹配或 AC 耦合组件
  • 片内 ADC 用于监视至关紧要的参数
  • 采用 I2CTM 串行接口的数字设置和控制
  • 可提供仿真和设置软件
  • 可独立运行或与一个微处理器一起运行
  • 片内 DAC 免除了外部电位器
  • 恒定电流或自动功率控制
  • 一阶或二阶温度补偿
  • 片内温度传感器
  • 广泛的眼部安全特性
  • 单 3.3V 电源

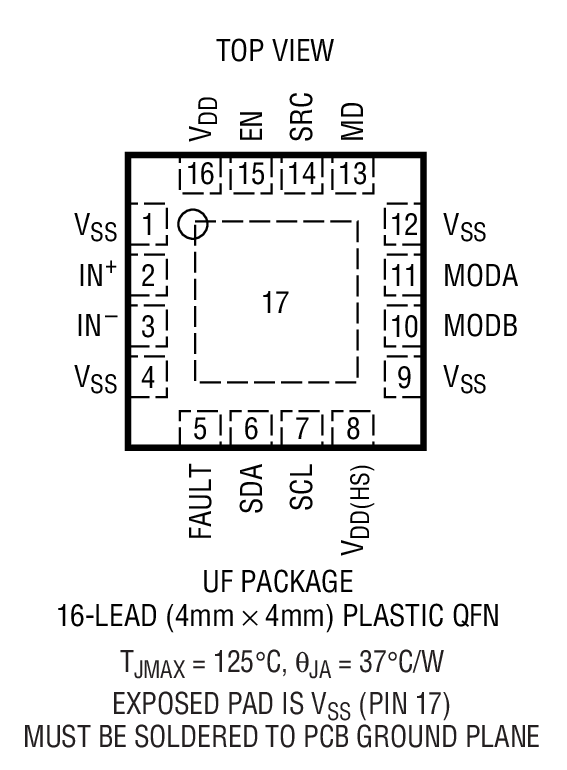

  • 4mm x 4mm QFN 封装

LTC®5100 是一款 3.2Gbps VCSEL 驱动器，其提供了少有的集成度和高速性能。该器件拥有全面的特性，以确保始终出色的眼图。数据输入是 AC 耦合的，因而免除了增设外部电容器的需要。LTC5100 具有一个 DC 耦合至激光器的精确控制 50Ω 输出，所以 IC 的安放位置是任意的。不需要耦合电容器、铁氧体磁珠或外部晶体管，从而简化了布局、缩减了电路板面积并降低了信号损坏的风险。LTC5100 独特的输出级将调制电流限制在接地系统的范围内，这样就把高速信号与电源隔离开来，以较大限度降低射频干扰 (RFI)。

凭借其广泛的监视和控制特性，LTC5100 支持全自动化生产。集成化 10 位 DAC 免除了增设外部电位器之需。一个内置的 10 位 ADC 负责提供激光器电流和电压，以及监视二极管电流和温度。状态信息可从 I2C 串行接口获得，以实现反馈和统计过程控制。

一个内部数字控制器用于补偿激光器温度漂移和提供广泛的激光器安全特性。

应用
  • 千兆位以太网和光纤通道收发器
  • 小型化 (SFF) 和小型可插拔式 (SFP) 收发器模块
  • 专有的光纤链路
LTC5100
3.3V、3.2Gbps VCSEL 驱动器

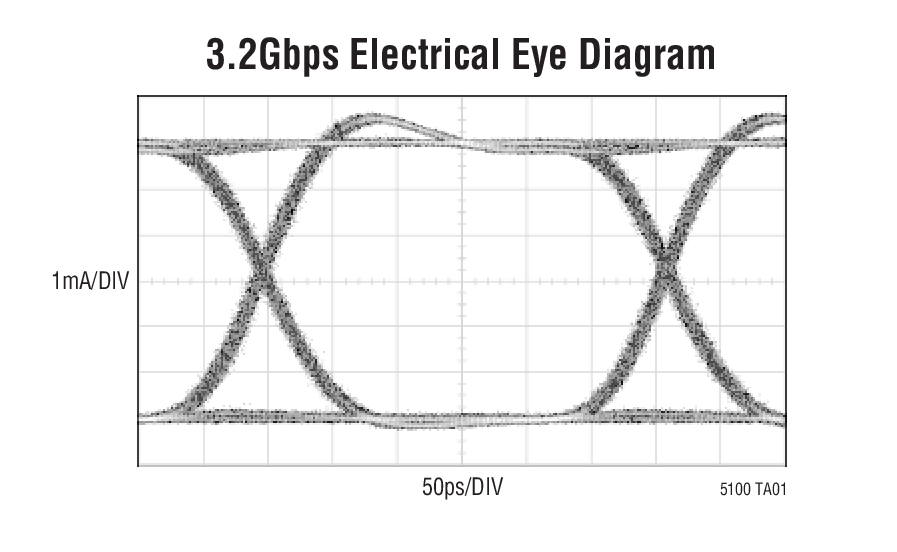

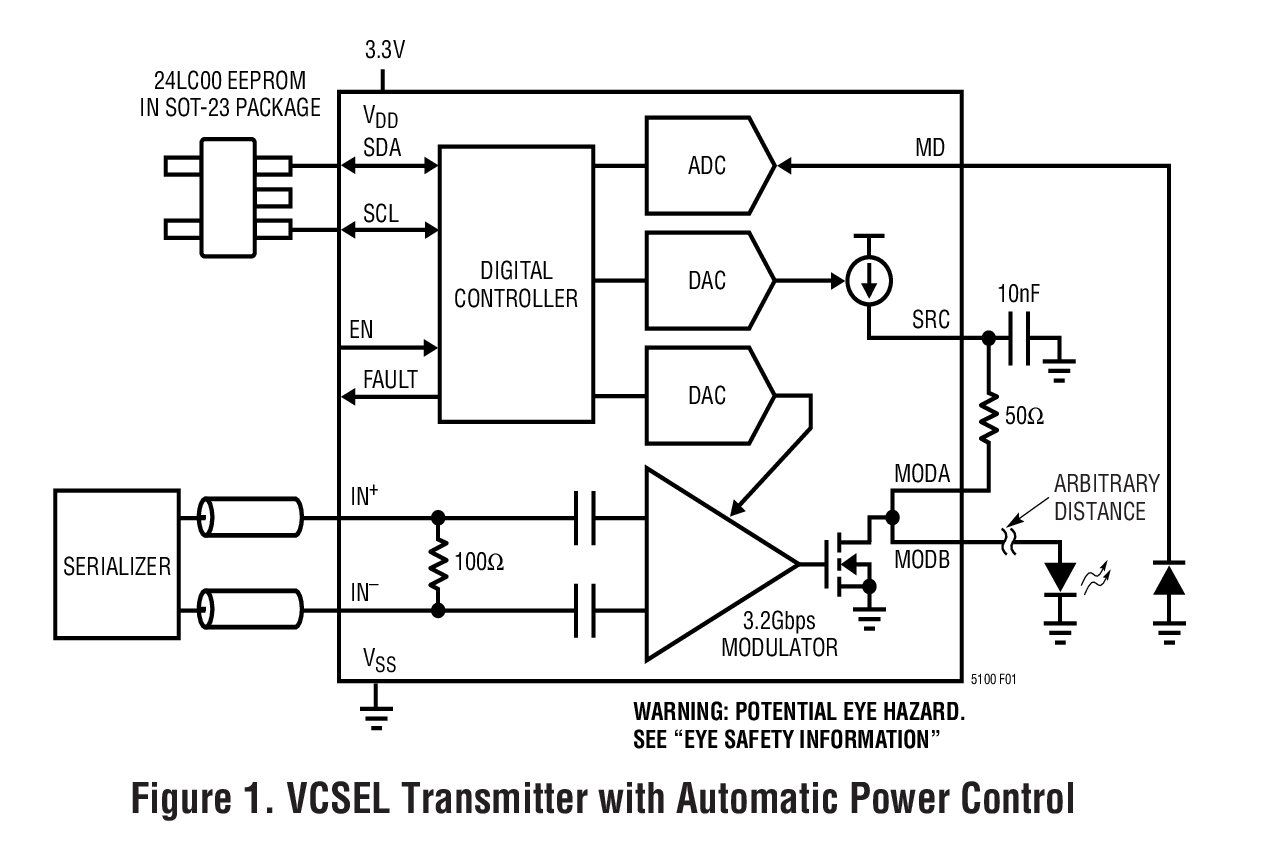

Figure 1. VCSEL Transmitter with Automatic Power Control 3.2Gbps Electrical Eye Diagram Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
DC499A

DC499A——用于 LTC5100 3.2 Gbps VCSEL 驱动器的演示板

立即购买 更多内容

产品详情

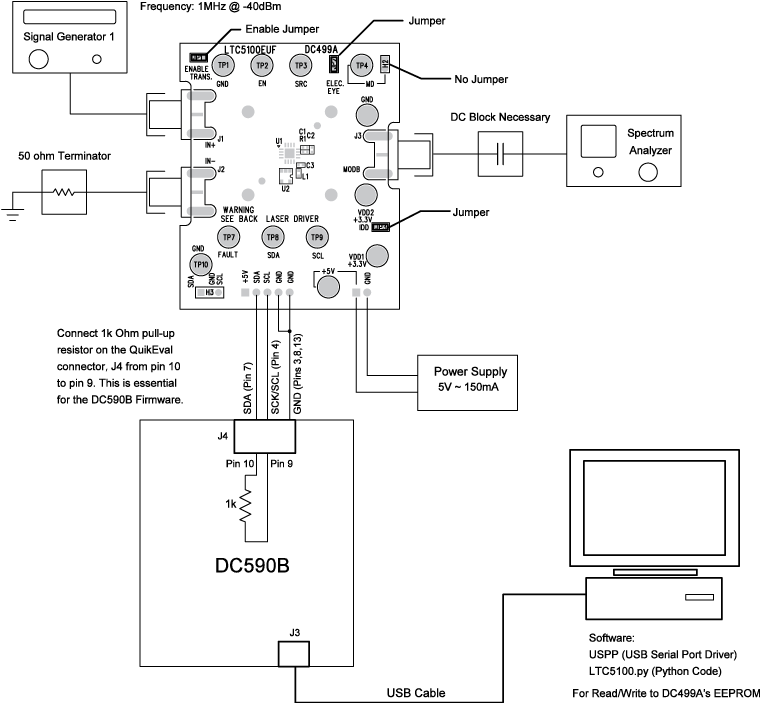

DC499A演示电路内置一款155Mbps至3.2Gbps VCSEL*驱动器LTC5100，提供高集成度和高速性能。DC499A板支持最大高达3.2Gbps数据速率的LTC5100数据传输。

通过在个人计算机上运行的演示软件（Python代码），可以轻松访问LTC5100中丰富的数字控制功能。那么只需配备USB端口的PC、Python v2.7或更高版本、Python USB COM端口支持（如USPP数据包）、DC590B控制器板和5V电源。

注意：该演示板手册显示使用Microsoft Windows XP和DB-9 COM端口的测试配置。该传统测试配置已不再提供。对于新设计，请订购此处所示的DC499A RF板。最终用户负责I2C寄存器读写。

警告：潜在的人眼安全风险。有关详细信息，请参见演示手册的“激光安全”部分。
DC499A
DC499A——用于 LTC5100 3.2 Gbps VCSEL 驱动器的演示板
DC499A
