LTC491

差分驱动器和接收器对

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 低功率:ICC = 300μA (典型值)
  • 专为 RS485 或 RS422 应用而设计
  • 单 5V 电源
  • -7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
  • 具热停机保护功能
  • 上电 / 断电无毛刺干扰驱动器输出允许进行收发器的带电插拔操作
  • 驱动器在三态或电源关闭的情况下保持高阻抗
  • 一个驱动器输出和接收器的组合阻抗允许在一根总线上连接多达 32 个收发器
  • 70mV 典型输入迟滞
  • 28ns 典型驱动器传播延迟和 5ns 时滞 (对于 2.5MB 运行)
  • 引脚与 SN75180 相兼容

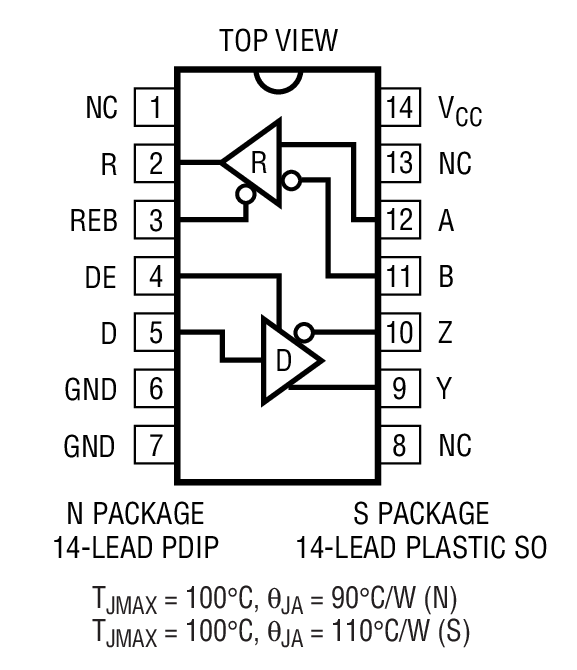

  • 采用 14 引脚 PDIP 封装和 SO 封装
更多细节
show more Icon

LTC®491 是一款低功率差分总线 / 线路收发器,专为多点数据传输标准 RS485 应用而设计,具有扩展的共模范围 (12V 至 –7V)。该器件也符合 RS422 标准的要求。

与其双极型同类设计相比,CMOS 设计提供了显著的节能效果,而且并未牺牲针对过载或 ESD 损害的坚固性。

驱动器和接收器具有三态输出,且驱动器输出在整个共模范围内保持高阻抗。一个热停机电路用于防止由总线争用或故障所引起的过大功耗,该电路强制驱动器输出进入一种高阻抗状态。

接收器具有一种故障保险功能,它可在输入被置于开路状态时确保一种高输出状态。

该器件的 AC 和 DC 规格均在 0°C 至 70°C 的温度范围和 4.75V 至 5.25V 的电源电压范围内得到保证。

应用

  • 低功率 RS485/RS422 收发器
  • 电平变换器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC491CN#PBF
  • HTML
  • HTML
LTC491CS#PBF
  • HTML
  • HTML
LTC491CS#TRPBF
  • HTML
  • HTML
LTC491IN#PBF
  • HTML
  • HTML
LTC491IS#PBF
  • HTML
  • HTML
LTC491IS#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8月 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

10月 12, 2022

- 22_0251

Epoxy Change from Henkel 8290 to 8290A for 14-Lead SOIC Package

LTC491CS#PBF

量产

LTC491CS#TRPBF

量产

LTC491IS#PBF

量产

LTC491IS#TRPBF

量产

8月 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LTC491CS#PBF

量产

LTC491CS#TRPBF

量产

LTC491IS#PBF

量产

LTC491IS#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8月 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

10月 12, 2022

- 22_0251

arrow down

Epoxy Change from Henkel 8290 to 8290A for 14-Lead SOIC Package

LTC491CS#PBF

量产

LTC491CS#TRPBF

量产

LTC491IS#PBF

量产

LTC491IS#TRPBF

量产

8月 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LTC491CS#PBF

量产

LTC491CS#TRPBF

量产

LTC491IS#PBF

量产

LTC491IS#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-RS485FDEBZ

标准RS-485全双工(14引脚SOIC封装)评估板EVAL-RS485FDEBZ

zoom

EVAL-RS485FDEBZ

标准RS-485全双工(14引脚SOIC封装)评估板EVAL-RS485FDEBZ

标准RS-485全双工(14引脚SOIC封装)评估板EVAL-RS485FDEBZ

产品详情

EVAL-RS485FDEBZ支持轻松而快速地评估采用标准14引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O,以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B、Y和Z(全双工总线)可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接(A至Y、B至Z),以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉(偏置电阻)提供封装,以便评估采用该配置的RS-485接收器。

用于板上评估的器件需另外订购。
